非标自动化测试设备如何定制开发？从测试流程、控制系统到上位机与验收

在电子产品、工业设备和专用仪器研发过程中，企业经常需要对产品进行功能检测、性能测试、运行验证或者出厂检验。如果测试对象比较标准，使用成熟测试仪器和人工操作就可能满足需求；但当测试流程包含多种信号采集、执行机构控制、自动判定和数据记录时，往往需要考虑专用的自动化测试设备。

例如，一套电子模块测试设备可能需要自动切换供电、采集电压和电流、读取通信数据、执行控制指令，并按照设定条件判断产品是否合格。另一套电机测试设备则可能涉及负载控制、转速与温度采集、运行状态监测以及异常停机。

虽然具体测试对象不同，但它们面临的共同问题是：如何将测试流程、测量仪器、控制系统、上位机软件和结果管理整合成一套能够稳定运行的设备。

对于准备委托开发非标自动化测试设备的企业，首先需要明确的不应是采用哪一种PLC或MCU，而是测试对象是什么、需要完成哪些测试、每一步如何执行，以及最终依据什么条件验收。

一、非标自动化测试设备什么时候需要定制？

并不是所有测试需求都需要重新研发设备。

如果测试项目比较简单，例如使用万用表测量电压、使用示波器观察波形，或者通过现成数据采集仪记录传感器输出，直接采购成熟仪器往往更加经济。

对于数量较少、测试流程变化频繁的研发验证工作，人工操作配合通用测试仪器也可能更灵活。

但当企业需要重复执行一组固定测试流程，并希望减少人工操作、统一测试条件、自动生成检测结果时，定制开发的价值就会逐渐体现出来。

比较典型的情况包括：

• 需要同时控制多个执行机构和测量通道；

• 测试过程必须按照固定步骤自动运行；

• 多个测试项目之间存在严格的先后关系；

• 需要根据实时测量结果调整测试动作；

• 测试结束后需要自动判断合格与否；

• 需要关联产品序列号、测试参数和历史记录；

• 现有仪器无法直接满足特殊接口或结构要求。

不过，定制并不等于所有硬件都要重新开发。

对于已经存在成熟仪器和工业控制模块的项目，可以优先评估“标准仪器+定制测试工装+上位机软件”的组合。

如果设备存在特殊测量电路、接口尺寸、成本或控制逻辑要求，再考虑开发专用控制板或采集电路。

因此，非标测试设备通常有三种实现路径：使用现成设备、基于成熟模块进行系统集成，以及开发专用软硬件系统。

最终选择哪一种方式，需要综合考虑测试要求、设备数量、研发预算、后续维护和产品化计划，而不是默认全定制一定更好。

二、开发测试设备之前，为什么要先确定测试流程？

测试设备的硬件配置应由实际测试任务决定，而不是反过来根据已有控制板功能设计测试流程。

例如，一套电子控制模块自动测试设备，可能包含以下过程：

连接被测模块并识别设备信息，检查供电和连接状态，按照要求切换测试电压，读取电流及接口信号，向被测模块下发控制指令，检查输出响应，最后保存测试数据并生成判定结果。

其中每一个步骤都可能涉及不同的采集、控制和软件要求。

如果某个测试项目需要在执行机构动作后立即采集信号，就必须明确采集触发方式、允许延迟和数据时间关联方式。

如果某个测试项目需要持续运行30分钟，还需要明确测试期间的数据记录频率、异常中止条件以及最终合格标准。

因此，在正式开发之前，应形成一份可以执行的测试流程说明，包括测试步骤、测试条件、使用设备、测量对象、动作顺序、判定规则和异常处理。

需要特别区分三个概念：

测试项目决定测量什么。

测试流程决定按照什么顺序进行。

验收标准决定达到什么结果才算合格。

只有把三者明确区分，才能进一步确定硬件配置、控制系统和上位机的研发范围。

三、数据采集与执行控制应该怎样配合？

自动化测试设备与普通数据采集终端的一个重要区别，是测试过程通常包含主动控制。

数据采集系统主要负责读取测量对象的状态，而自动化测试设备可能还需要改变被测对象的工作条件，再观察其响应。

例如，在电机测试过程中，控制系统可能需要设置运行转速或负载条件，然后采集电流、转速、温度等数据。

在电子模块测试过程中，设备可能需要切换电源、模拟外部输入、读取通信响应，再判断某个功能是否正常。

这些操作通常形成一个闭环：

下发测试动作 → 确认执行状态 → 采集反馈数据 → 判断是否满足条件 → 执行下一步骤。

这里最容易出现的问题，是将“命令已经发送”直接理解成“设备动作已经完成”。

例如，上位机发出启动指令，不代表电机已经达到目标转速；继电器控制信号已经输出，也不代表外部负载一定成功接通。

因此，控制系统应根据实际需要设计反馈确认机制。

对于需要严格时间关联的测试，还应提前确定同步采样、触发信号或硬件时间戳等方案。普通软件轮询可以满足部分低速测试，但不能默认具备高精度同步能力。

在研发方案中，建议将测量精度、采样速度、控制响应时间和数据上传频率分别定义，避免把不同指标混为一谈。

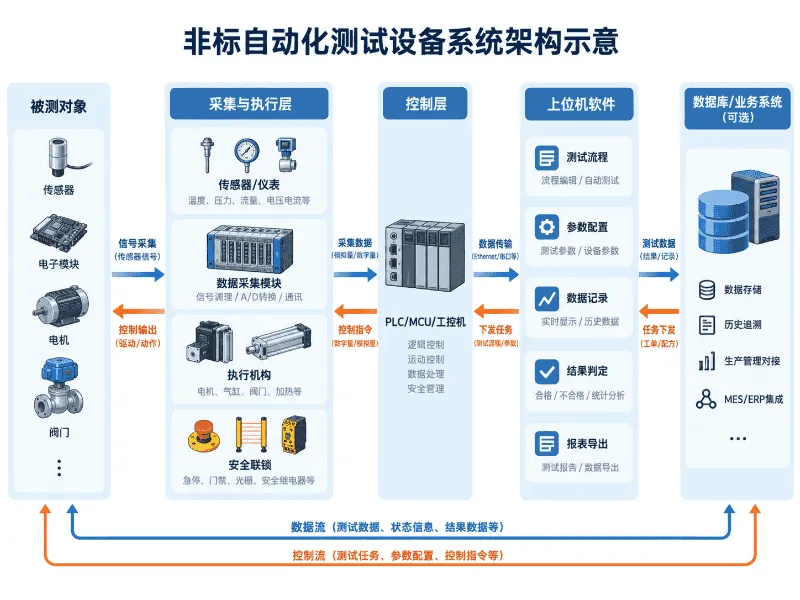

四、PLC、MCU、工控机和上位机分别适合做什么？

非标自动化测试设备的控制架构没有统一答案。

有些设备采用PLC完成现场控制，通过Windows上位机管理测试流程。

有些设备采用MCU控制板完成专用采集和执行控制，再通过串口、USB或以太网连接计算机。

也有部分测试系统直接使用工控机、成熟数据采集模块及标准仪器构成完整平台。

不同方案的差异主要体现在实时性、控制复杂度、接口资源、开发费用及后续维护方式。

PLC适合什么情况？

如果测试设备包含较多标准工业输入输出、顺序控制和执行机构，且需要方便现场维护和调整逻辑，PLC通常值得优先评估。

MCU定制控制板适合什么情况？

当测试系统需要专用采集接口、较高集成度、特殊电源控制、紧凑结构或对BOM成本比较敏感时，可以考虑定制MCU控制板。

工控机或上位机适合什么情况？

如果设备需要复杂测试流程、数据分析、曲线显示、报表、数据库或第三方仪器通信，上位机通常更适合承担这些业务软件任务。

实际项目中也可以组合使用。

例如，由PLC或MCU负责底层动作执行与状态采集，上位机负责测试任务编排、参数配置、结果判断与数据记录。

需要注意的是，不能将普通Windows上位机的应用程序默认作为安全相关控制的唯一实现手段。对于急停、危险运动停止等功能，应根据风险评估和适用要求配置相应安全措施。

合理的架构设计，关键不在于使用多少种控制器，而在于明确每一层应该承担什么职责，以及层与层之间如何交换命令、状态和测量数据。

五、安全联锁和异常恢复为什么必须提前设计？

自动化测试设备在运行过程中，可能涉及电机、气缸、阀门、电源切换、加热、压力或其他具有一定风险的动作。

因此，设备不能只定义正常测试流程，还需要定义异常情况下的处理方式。

例如，测试过程中出现通信中断，设备是否应该继续当前动作？传感器数值异常时是否需要停止测试？设备突然断电后重新上电，是否允许自动恢复到原来的动作状态？

这些问题如果直到样机调试阶段才开始讨论，可能需要重新修改控制程序、电路甚至设备结构。

对于涉及人员或设备安全的情况，还需要根据实际风险确定急停、安全联锁、限位、过载保护及故障安全状态等措施。

应特别区分：

普通软件报警用于提示异常，不等于已经形成独立的安全保护功能。

同样，看门狗复位可以帮助处理部分程序异常，但不能替代必要的硬件保护和安全控制设计。

实际开发时，需要先识别可能发生的危险状态，再根据设备用途和风险评估确定相应保护措施、控制架构及验证方法。

对于高风险测试设备，还应在正式设计前确认适用的安全规范和验收责任。

六、测试设备上位机软件需要开发哪些功能？

很多客户在咨询测试设备时，已经明确需要一套上位机，但对软件具体范围还没有完整定义。

有时客户认为只需要一个能够显示实时数据的Windows界面，实际使用以后才发现还需要测试流程管理、参数设置、数据存储和报告功能。

一套完整的测试设备上位机，通常需要根据实际业务选择以下能力。

测试流程与参数管理。

软件需要明确测试项目、执行顺序、测试工况及判定阈值。对于多产品型号，还可能需要不同测试配方，并对配方版本进行管理。

设备通信与状态显示。

上位机需要连接PLC、MCU控制板、仪器或第三方设备，读取运行状态，并对通信超时、设备掉线和异常返回进行处理。

测试数据采集与结果判定。

软件可以展示实时数据和趋势曲线，按照预先确定的规则计算结果。但应明确哪些判定在设备端完成，哪些由上位机执行。

历史数据与报告。

如果客户需要追踪每台被测产品的测试记录，就需要明确产品序列号、测试时间、测试人员、设备编号、参数版本和判定结果之间的关联关系。

如果涉及PDF或Excel报告，也要提前确认报告格式、必要字段和保存方式。

用户权限与操作记录。

部分测试系统还需要区分操作人员、设备工程师和管理员，避免未经授权修改测试阈值和关键参数。

不过，上位机并不意味着必须同时建设Web后台、云平台或MES系统。

对于只在本地使用的设备，采用桌面上位机和本地数据库可能已经足够。

只有当客户明确提出跨工位数据共享、集中管理或生产系统对接需求时，才有必要进一步评估服务端和平台架构。

七、非标测试设备研发应该怎样划分委托范围？

在实际采购中，非标测试设备的研发范围可能差别很大。

有些客户已经具备机械工装和标准测试仪器，只需要开发控制软件。

有些客户拥有完整上位机软件，但缺少能够配合测试流程的专用控制板。

还有一些客户只有被测产品、测试要求和初步流程，需要由研发服务商参与完成系统方案与软硬件设计。

因此，报价之前最好把项目拆分为相对明确的交付部分。

即使项目采用定制开发，也不意味着所有部分必须交给同一家服务商。

北京心玥科技可根据项目实际需求，承担工业电子设备相关的电路与PCB设计、嵌入式固件、数据采集和通信接口、工业上位机及相关软件系统开发，并根据具体合作范围开展PCB/PCBA样机、软硬件联调与工程实现工作。

如果涉及专用机械工装、第三方仪器或其他供应商设备，也需要在方案阶段明确设计与集成责任。

八、影响自动化测试设备开发费用和周期的因素有哪些？

不同非标测试设备即使外观和功能数量接近，研发工作量也可能存在较大差异。

首先是测试对象和测试指标。

测量普通开关状态，与实现微弱信号、高速采样、多通道同步或高精度标定，所需硬件和验证工作明显不同。

其次是执行控制复杂度。

简单继电器切换与多轴运动控制、闭环负载调节、复杂工况模拟之间存在明显差异。

第三是第三方仪器和设备接口。

如果仪器提供完善的通信协议和开发接口，联调一般更容易规划。若设备协议不完整、通信行为不明确或需要额外开发适配模块，工作量和风险就会增加。

第四是上位机软件深度。

只需要数据显示和基础操作，与需要测试流程编辑、产品配方、权限、数据库、报表以及生产管理系统对接，属于不同开发范围。

最后是工程验证深度。

只完成一套功能演示样机，与完成测试精度验证、异常保护、长时间稳定性测试及正式交付，所需时间和资源不同。

因此，在需求尚未确定时，不建议仅按照“多少个采集通道”或者“几个上位机页面”估算整个项目。

比较合理的方式是先完成测试需求澄清和系统方案，再把研发工作、标准设备采购、加工物料、测试验证和可能的改版费用分别列出。

对于技术风险较高的部分，可以先安排原理验证或关键功能样机，验证可行性以后再确定后续完整开发范围。

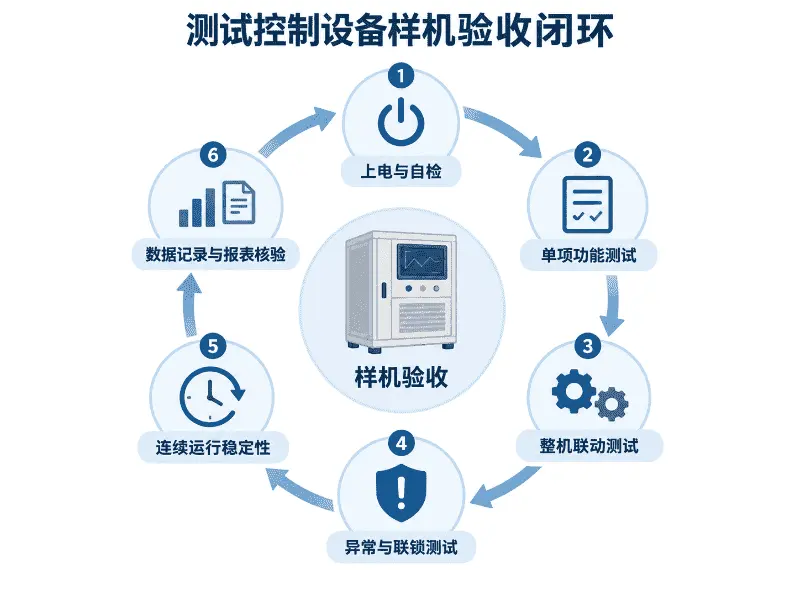

九、第一版测试设备样机应该怎么验收？

非标自动化测试设备的样机验收，不能只以“可以完成一次测试流程”作为最终标准。

首先应验证基础硬件和通信功能，确认设备能够正常启动，各项采集、输出、仪器连接和执行机构控制符合要求。

然后按照真实测试流程逐步联调，检查每个步骤的执行条件、完成反馈和超时处理是否正确。

对于测量功能，应使用适当的参考仪器、标准样件或其他约定方法验证测量误差和重复性，不能仅凭软件显示数值正常判定测量准确。

对于自动控制功能，则需要检查执行动作与采集数据之间的对应关系。

异常测试也应纳入样机验收。

例如在允许的安全测试条件下，验证设备断开通信、传感器异常、被测对象故障或者测试中途停止时，系统是否能够进入预期状态。

如果设备涉及人员安全或较高风险负载，相关安全功能应按照风险评估和适用要求采用合适方法验证。

最后，还需要验证测试结果和历史记录是否一致，包括测试条件、原始或处理后数据、判定规则、报告以及产品身份等信息是否可以追溯。

建议把验收分为三个层次：

单项功能验收：确认每个硬件和软件模块正常工作。

整机流程验收：确认多个模块协同完成真实测试任务。

异常及稳定性验收：确认设备在约定边界条件下能够可靠运行，并正确处理异常。

如果项目还需要后续复制多套设备或开展小批量交付，也应提前考虑工装一致性、校准、软件版本和生产测试方法。

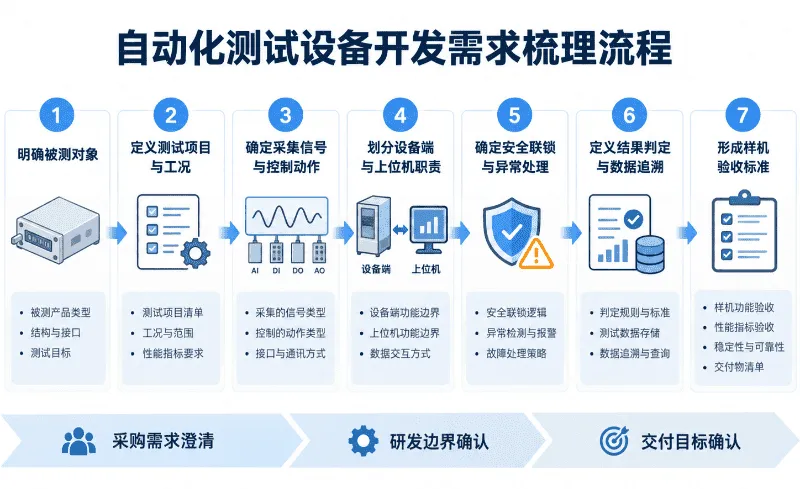

十、非标自动化测试设备开发前，客户最好准备哪些资料？

对于准备采购或委托研发非标测试设备的企业，前期不一定需要完整的技术设计文件，但至少应该明确以下信息：

其中最容易被忽略的是测试判定规则。

如果客户能够明确“在什么条件下测量、测量结果达到什么范围算合格、异常时如何处理”，研发方才能进一步确定测量系统、控制逻辑及软件职责。

反之，如果测试项目本身仍然不断变化，即使硬件方案已经完成，也可能在后续联调中发生较大返工。

非标自动化测试设备的开发，不只是数据采集模块、PLC、MCU和Windows上位机的简单组合。

真正需要解决的是：如何把被测产品、测试流程、测量系统、执行控制、安全要求和结果管理整合起来，使设备能够按照明确的条件完成自动测试，并提供可验证、可追溯的结果。

对于标准仪器已经能够满足的需求，可以优先选择成熟设备及软件集成方案；对于特殊接口、专用控制、结构限制或批量测试要求，则可以进一步评估定制开发。

北京心玥科技围绕电子产品研发、嵌入式软硬件开发、工业电子设备及相关软件系统提供技术服务，可根据具体项目范围开展测试控制硬件、采集接口、嵌入式固件、上位机和软硬件联调等工作。

在正式投入研发之前，把测试目标、控制要求、软件边界和样机验收标准明确下来，通常比先确定控制器型号更有助于控制项目风险。
