工业数据采集设备定制开发前，需要明确哪些接口、采样、通信和上位机需求？

很多工业数据采集项目最初的需求描述都比较简单：

“需要采集几个传感器的数据。”

“有几路RS485和4–20mA，数据传到电脑上。”

“设备现场采集以后，再上传到服务器。”

从功能方向看，这些描述已经说明了项目目标，但还不足以直接进入硬件设计。

因为同样叫“工业数据采集设备”，可能只是低速读取几只RS485传感器，也可能需要多路模拟量同步采样、本地高速存储、边缘处理、以太网或4G上传，再配套上位机和后台系统。

两者从硬件架构、嵌入式软件到测试工作量都可能有明显差异。

因此，工业数据采集设备是否需要定制，以及应该定制到什么程度，首先要确认的不是“用什么主控”，而是：

采什么、怎么采、多久采一次、采完以后数据去哪，以及网络或软件出现异常时设备还需要继续做什么。

一、哪些工业数据采集项目更适合定制开发？

市场上已经有大量标准数据采集模块、PLC扩展模块、通用RTU和DAQ设备。

如果项目只是接入少量标准传感器，接口、采样速度、协议和安装条件都比较常规，而且现成设备已经能满足数据读取和上传需求，那么直接购买标准产品通常更经济。

特别是一次性项目、数量较少，或者交付周期很紧时，为常规功能重新开发一套硬件未必划算。

定制开发更适合以下情况：

现场接口组合比较特殊，标准设备无法同时满足；采样速度、同步、精度或者通道数量有特殊要求；设备尺寸、功耗或者结构受限制；需要同时支持RS485、CAN、Ethernet、4G、LoRa等多种通信；需要断网继续采集并本地保存；需要和已有上位机、生产系统或IoT平台深度对接；或者产品后续计划形成一定批量，需要优化BOM、结构和维护方式。

换句话说：

定制的价值不是重新做一台“别人已经有的采集器”，而是解决标准设备满足不了的那部分需求。

二、第一步先把“采集对象”确认清楚

工业数据采集设备面对的首先不是接口，而是实际现场对象。

需要采集的可能包括：

• 温度、压力、液位、流量；

• 电压、电流；

• 振动、加速度；

• 转速、频率和脉冲；

• 开关状态；

• RS485或CAN设备内部数据；

• 其他专用传感器。

同样一个“温度采集”，也可能是热电偶、热电阻、数字温度传感器或者通过Modbus读取的智能仪表。

不同传感器会直接影响模拟前端、接口芯片、ADC、电源和固件设计。

所以开发前至少应形成一张基本接口表。

如果传感器资料尚未确认，就直接规定“做8路模拟量+4路RS485”，很容易在后续发现电气条件并不匹配。

三、采样频率、精度和同步是三个不同的问题

很多项目会提出：

“要求高精度、高速同步采集。”

但这三个指标需要分别定义。

采样频率回答的是每秒需要采多少次。

温度、液位这类慢变化量，可能并不需要很高采样速度；振动、波形和瞬态信号则可能需要更高频率的数据链。

采集精度不只是ADC位数。

实际精度还受到传感器本身、模拟前端、基准、电阻误差、温漂、噪声、校准方式和PCB设计影响。

一个标称16位或24位ADC，并不代表整机就自然拥有对应的有效测量精度。

同步解决的是多个通道的数据是否真正对应同一个时间点。

如果只是轮询多个低速温度传感器，毫秒级先后差异可能没有影响；但涉及振动、多轴信号或者需要做相位和相关性分析时，就可能需要同时采样、统一触发或更严格的时间基准。

这三个条件会直接决定ADC架构、MCU资源、DMA、缓存、存储和数据传输方式，也是影响开发成本的重要变量。

四、主控平台应该根据完整数据链来选

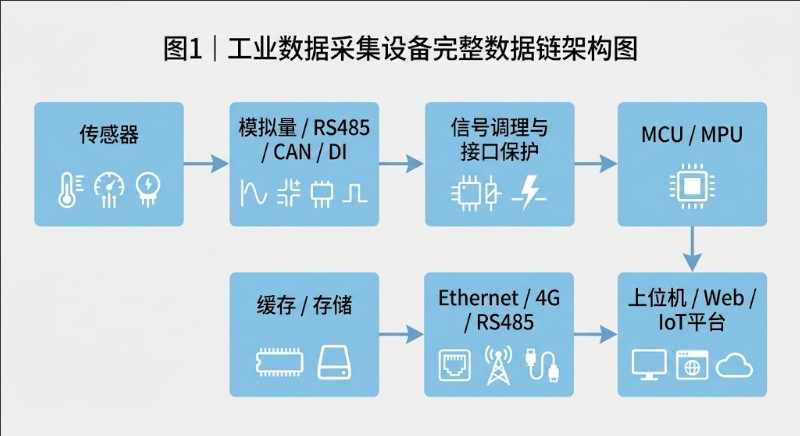

数据采集设备真正的数据路径通常不是：

传感器 → MCU。

而更接近：

传感器 → 输入保护/信号调理 → ADC或数字接口 → MCU/MPU → RAM缓存 → 本地存储 → 通信接口 → 上位机或平台

如果数据量很小，普通MCU通常可以完成采集和通信。

但随着采样速度、通道数量或本地处理增加，主控需要进一步考虑：

• ADC和定时器资源；

• DMA；

• RAM容量；

• Flash；

• 外部存储；

• 多任务调度；

• 网络协议栈；

• 数据压缩或边缘计算。

如果设备还要运行较复杂的本地界面、数据库或者高级网络功能，也可能考虑更高性能主控或者嵌入式Linux平台。

因此主控选型不能只按照“CPU性能越高越好”。

性能明显超过需求会增加BOM、功耗和开发复杂度；资源过小又容易导致后续扩展困难。

五、RS485、CAN、Ethernet和无线通信应该解决不同层级的问题

数据采集设备经常同时存在多种通信。

RS485常用于连接现场仪表和传感器；CAN更适合部分设备内部或工业控制网络；Ethernet适合较高数据量和局域网连接；4G则可以用于远程公网传输；LoRa更适合某些低数据量、低功耗节点之间的本地汇聚。

选择通信方式时，不应该只问“哪个速度更快”。

还要确认：

• 节点数量；

• 通信距离；

• 数据量；

• 实时性；

• 布线条件；

• 是否有公网；

• 功耗；

• 网络异常后的处理方式。

例如一个设备通过RS485采集十几台仪表，再通过4G上传服务器，RS485解决的是现场设备接入，4G解决的是远程数据传输，两者不是相互替代关系。

六、断网以后还要不要继续采，是必须提前确定的问题

工业现场网络中断并不少见。

如果设备一旦断网就停止采集，那么数据完整性完全依赖网络。

对于需要连续记录的数据采集设备，更合理的设计通常是：

继续采集 → 本地缓存或存储 → 网络恢复 → 补传

但这会继续带来新的问题。

本地需要保存多久？

存储满了以后覆盖旧数据还是停止？

服务器收到补传数据以后如何去重？

设备时间不准怎么办？

突然断电时最后一批数据是否可能丢失？

这些问题不仅影响固件，还会影响Flash、SD卡、eMMC或者其他存储器件的选择。

因此“需要本地存储”不是一句完整需求，必须进一步明确离线运行策略。

七、工业上位机是不是数据采集设备的必选项？

不是。

有些设备只负责采集并通过标准协议向第三方系统提供数据，不需要单独开发上位机。

有些设备则需要本地电脑完成：

• 实时数据显示；

• 参数配置；

• 曲线；

• 历史数据；

• 报警；

• 报表；

• 设备诊断；

• 测试流程控制。

这时候上位机就是完整系统的一部分。

如果设备直接联网到服务器，则可能采用Web后台或IoT设备管理平台。

因此设备端、上位机和云平台最好在项目开始时明确职责。

设备端更适合负责

实时采集、基础处理、本地缓存、通信、设备状态和异常恢复。

上位机更适合负责

本地数据显示、参数设置、历史查询、测试操作和现场管理。

服务端更适合负责

多设备管理、长期数据、用户权限、远程运维、告警和业务系统集成。

如果客户已经有自己的平台，开发公司完全可以只完成硬件、固件以及接口联调。

这也是工业数据采集项目中非常常见的合作边界。

八、委托开发时可以只做硬件，也可以做完整系统

数据采集项目不一定所有部分都由同一团队从头开发。

常见合作方式大致有几种。

只有硬件需求。

客户已有固件或内部嵌入式团队，需要完成原理图、PCB和PCBA样机。

硬件+嵌入式设备端。

由研发方完成主控板、接口、电源、固件、采集和通信，客户负责上位机或平台。

设备端+上位机。

除了硬件和固件，还需要本地Windows或其他桌面端软件。

完整联网系统。

进一步包括服务器、Web后台、设备管理和远程运维。

合作范围不同，对报价和周期影响非常明显。

因此项目报价之前，最好明确：

做到哪一层为止。

而不是只给出“开发一套数据采集系统”的笼统描述。

九、哪些因素最影响数据采集设备的开发费用？

同样是“8路数据采集设备”，实际研发工作量可能完全不同。

费用通常主要受到以下因素影响。

接口复杂度。

单一RS485采集和多种模拟、数字、工业总线混合采集，不是同一工作量。

采样和精度。

普通慢速测量与高速、高精度、多通道同步采集，硬件和验证复杂度明显不同。

通信和存储。

是否需要Ethernet、4G、LoRa，本地是否需要长期存储和断点补传。

软件范围。

只做固件，和同时做上位机、服务器及后台系统，投入差异很大。

工业环境要求。

隔离、ESD、浪涌、宽温、EMC等目标会增加设计和测试工作。

后续工程化要求。

如果不仅需要一个功能样机，还要进入小批量试产，就需要进一步考虑BOM、DFM、测试工装和生产测试。

所以在项目还没有明确这些边界之前，单纯问：

“做一套数据采集设备多少钱？”

通常只能得到非常粗略的估算。

十、哪些问题最容易把项目周期拉长？

项目延期有时并不是PCB设计本身慢。

更常见的是前期资料不完整。

例如传感器型号到中期才确定，导致接口重新设计；第三方Modbus协议文档和实际设备行为不一致，需要反复联调；上位机直到硬件完成后才开始定义数据协议；结构完成后发现接口位置不合适，需要重新布局PCB。

另外一个常见问题是验收标准太模糊。

“数据能采到”和：

“16个通道连续运行72小时，异常断网以后自动恢复并补传”

属于完全不同的验收要求。

所以越早定义验收条件，越容易控制项目周期。

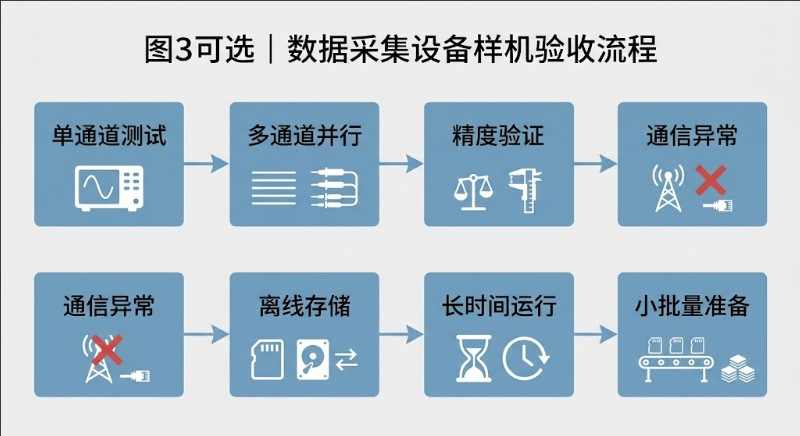

十一、第一版样机应该怎么验收？

数据采集设备的样机验收不能只看界面上有没有数值。

首先应分别验证各类接口和通道，然后再进入多通道同时运行。

对于模拟采集，需要关注量程、零点、误差、噪声和长期漂移。

如果有同步采样要求，需要使用对应测试方法验证通道之间的时间关系，而不是只看波形是否“差不多”。

通信部分要验证正常通信，同时也要测试设备掉线、节点异常、网络中断和重新连接。

有本地存储时，应验证断网持续采集和恢复补传。

如果存在继电器、电机或较强负载，还应观察负载动作是否影响采集和通信。

最终还要做持续运行测试，确认内存、数据队列、存储和通信在长时间工作后没有逐步异常。

对于样机阶段，核心目标不是证明“每个功能都能单独工作”，而是验证：

整条数据链在真实工作状态下是否稳定闭环。

十二、从样机到小批量，还需要增加哪些工作？

样机通过功能测试以后，并不等于可以直接批量生产。

如果项目计划进入小批量，还需要逐步处理：

• BOM确认和替代料；

• DFM/DFA；

• PCBA生产资料；

• 固件烧录；

• 设备序列号；

• 校准流程；

• 出厂测试；

• 测试工装；

• 异常品判定；

• 版本管理。

数据采集设备如果涉及精度，生产测试尤其重要。

实验室调试一块板可以人工反复测量，但批量生产后，需要考虑如何高效判断每一块PCBA的采集、通信和电源是否正常。

因此研发阶段提前预留测试点和自检功能，会明显降低后续试产的工程工作量。

十三、开发前客户最好准备哪些资料？

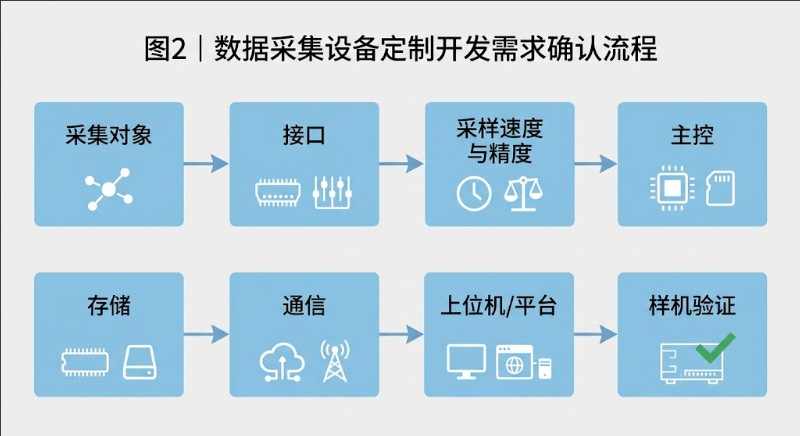

如果希望研发团队更准确地评估方案、周期和费用，前期最好先准备以下信息：

传感器和采集对象。

尽量提供型号、规格书和数量。

接口及信号范围。

例如4–20mA、0–10V、RS485、CAN、脉冲等。

采样需求。

每个通道的采样频率、精度以及是否需要同步。

通信需求。

设备和现场仪表之间如何通信，设备最终如何连接电脑或服务器。

离线要求。

断网后是否继续采集，需要保存多久。

软件需求。

是否已有上位机或平台，还是需要同步开发。

供电和环境。

输入电压、现场干扰、温度和安装条件。

结构限制。

PCB尺寸、机箱、连接器和安装方式。

后续数量。

只做PoC、工程样机，还是计划继续小批量或量产。

如果部分参数暂时没有确定，也可以在方案阶段继续梳理，但应明确哪些属于已确认项，哪些仍然可能发生变化。

十四、工业数据采集设备定制的核心，是把整条数据链设计完整

工业数据采集设备不是一块单独的ADC板，也不是简单把几个RS485接口连接到MCU。

真正完整的系统需要考虑：

传感器 → 采集接口 → 主控与固件 → 缓存与存储 → 通信 → 上位机或平台

如果现有标准采集设备能够满足要求，直接采购通常更经济。

如果项目存在特殊接口、多通道同步、精度、通信、本地存储、定制结构或者软件系统集成需求，则更适合进一步评估定制开发。

北京心玥科技面向工业电子设备、数据采集、状态监测、测试控制和设备通信等需求，可根据项目实际范围开展主控与采集电路设计、嵌入式固件、PCB/PCBA样机、设备通信和软硬件联调，并可按需要配套工业上位机、Web后台或IoT设备管理系统开发。

项目开始前如果能够先明确采集对象、接口、采样要求、通信方式和软件边界，后续主控选型、硬件设计、报价以及样机验收都会更容易落到可执行范围。

FAQ

工业数据采集设备一定要定制开发吗？

不一定。常规接口、常规采样和小批量一次性项目，如果成熟标准设备已经能够满足要求，通常优先采购现成产品更合适。只有在接口、采样、通信、结构、功耗或软件集成存在明显特殊需求时，定制开发的价值才更高。

数据采集设备一定需要上位机吗？

不一定。设备可以直接向第三方系统提供数据，也可以通过4G或Ethernet接入服务器。只有需要本地配置、数据显示、曲线、报表或现场控制时，才需要进一步开发上位机。

采样精度是不是ADC位数越高越好？

不是。实际测量精度还受到传感器、模拟前端、基准、器件误差、温漂、噪声、PCB和校准方式影响。ADC位数只是其中一个因素。

已有现成采集板，可以只开发固件和上位机吗？

可以。工业数据采集项目可以根据现有研发基础划分工作边界。如果已有稳定硬件和完整资料，可以只评估固件、通信协议、上位机或系统联调部分，不需要默认重新开发全部硬件。
