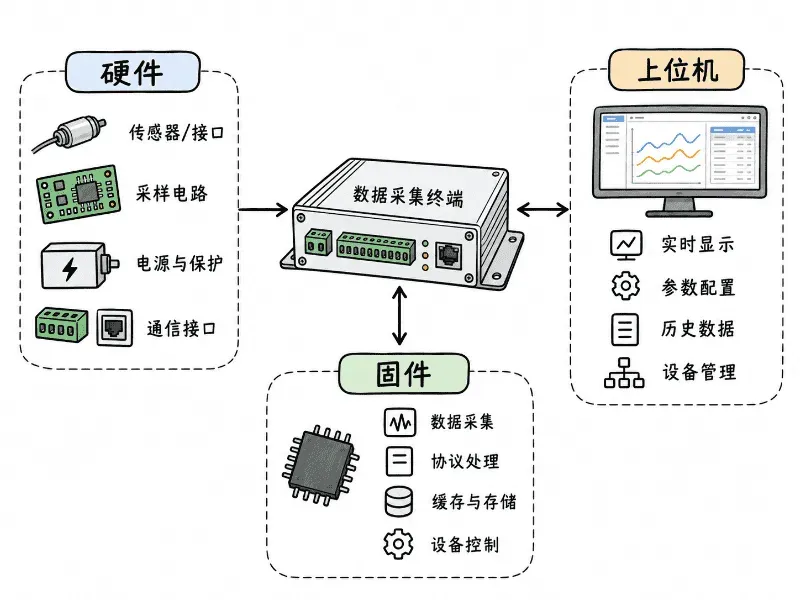

一套工业数据采集设备，看起来通常可以拆成三个部分：
硬件、嵌入式固件和上位机。
硬件连接传感器，固件读取数据，上位机显示曲线。
如果只是做一个简单演示，这样理解基本没有问题。
真正进入项目研发以后，很多问题却没有这么容易划分。
例如：
采样值波动较大，是模拟前端问题，还是固件滤波不合适？
设备断网以后数据应该存在终端，还是由上位机负责？
上位机修改采样周期以后，参数究竟保存在PC，还是写入采集设备？
通信出现丢包，是硬件接口、协议设计，还是软件重连机制的问题？
这些问题如果没有提前确定边界，第一版样机往往仍然可以“跑起来”，但联调阶段很容易出现：
硬件认为软件应该处理，软件认为硬件应该保证，上位机又认为设备应该已经提供完整数据。
因此，数据采集设备开发真正需要明确的，不只是三个模块分别做什么，而是：
每一类数据和状态由哪一层产生、处理、保存，并最终对结果负责。
先看一条数据从传感器到电脑经历了什么
假设需要采集一路4～20mA压力传感器。
用户最终在上位机上看到：
压力：2.36 MPa
这一个数字背后，实际上已经经过了一整条链路：
传感器 → 接口与保护 → 信号调理 → ADC → MCU → 数据处理 → 通信协议 → 上位机 → 显示和存储
因此，如果最终数据不正确，不能简单说：
“采集不准就是硬件问题。”
真实原因可能出现在任何一层。
例如模拟电路量程设计不合理；
ADC参考电压存在误差；
固件转换公式错误；
协议中的数据类型理解不一致；
上位机单位换算又进行了一次转换。
所以项目开始时最重要的一件事，是让三层开发人员对完整数据链有共同理解。
硬件负责的核心，是把真实世界变成可靠的数字信号
数据采集设备中的硬件职责，并不只是“把传感器接到MCU”。
它首先要处理现实世界中的电气条件。
一个传感器可能输出：
0～10V、4～20mA、毫伏级模拟信号、脉冲、RS485，或者其他工业接口。
而MCU真正能够直接处理的范围通常有限。
因此硬件部分需要建立从外部现场到数字系统之间的第一道边界。
例如4～20mA输入可能涉及采样电阻、保护、滤波和ADC量程；弱模拟信号可能更关注噪声、放大和参考源；工业现场的长线输入则可能需要进一步考虑ESD、浪涌、隔离和接地。
这意味着：
硬件决定了系统能够采到什么，以及原始信号质量能够达到什么基础水平。
后续软件可以做滤波和校准，但如果模拟信号本身已经严重失真，软件通常无法真正恢复原始信息。
“精度”不能全部交给硬件，也不能全部交给软件
采集项目中很常见的一句话是：
“要求精度达到0.1%。”
但精度并不是某一颗ADC单独决定的。
完整误差可能来自：
传感器本身；
前端电阻；
运放；
ADC；
参考源；
PCB噪声；
温漂；
软件换算和校准。
因此，合理做法是先建立误差预算，再判断：
哪些误差通过硬件设计控制；
哪些需要生产校准；
哪些可以由固件补偿。
例如某个模拟通道存在固定增益偏差，可以通过标定系数进行软件校准。
但如果噪声来自PCB布局、电源或者模拟前端饱和，仅靠修改算法通常解决不了根本问题。
所以硬件和固件之间的第一条边界应该是：
硬件保证可测，固件负责在可测基础上完成可靠转换、校准和处理。
固件真正承担的是“让硬件按照确定规则持续工作”
如果硬件解决的是电气问题，那么固件主要解决的是：
时间、状态和规则。
例如同样一颗ADC，固件需要决定：
什么时候开始采；
每秒采多少次；
多通道怎样轮询；
是否使用DMA；
采样结果怎样进入缓存；
什么时候发送给上位机。
因此，采样频率这个需求虽然看起来像一个参数，实际上会同时影响硬件和固件。
硬件要确认ADC、接口和主控能力是否支持。
固件则要保证：
整个系统能够持续按照这个频率稳定运行。
多通道采集时，固件还要回答“这些数据是不是同一时刻的”
假设系统需要同时采集：
电压、电流、温度和压力。
如果需求只是低频监测，几个通道依次读取可能已经足够。
但如果要分析瞬态关系，那么：
10:00:00.001采到的电压
和
10:00:00.050采到的电流
可能已经不是同一个工况。
这时候就需要进一步讨论：
是否需要同步ADC；
是否需要触发采样；
多通道之间允许多大时间差；
时间戳在哪一层产生。
这类需求如果等到上位机画曲线时才发现，往往已经无法仅通过软件补救。
所以“同步采集”实际上就是一个典型的：
硬件能力 + 固件调度 + 数据协议
共同决定的问题。
缓存应该放在哪里，取决于要防什么风险
数据采集设备通常都会涉及缓存，但“缓存”这个词经常没有进一步定义。
例如设备每秒产生100条数据，上位机每秒读取一次。
固件就可以先在RAM中积累，再批量发送。
这是为了匹配采样和通信两个不同节奏。
如果还要求：
上位机断开以后数据不能丢。
那RAM缓存可能已经不够。
此时可能需要Flash、eMMC或SD卡等非易失存储。
所以可以把缓存理解成两种完全不同的用途：
短时缓存
解决采样和通信速度不一致。
离线存储
解决外部通信中断期间的数据保留。
固件应该承担哪一种，必须由项目需求决定。
上位机不能默认认为：
“设备断线以后应该自动把所有数据保存。”
而设备端也不能默认：
“PC没有收到就是PC自己的问题。”
通信协议的职责不是“把几个字节发过去”
硬件提供RS485、CAN、以太网等物理接口之后，真正让设备和上位机理解彼此的是通信协议。
协议通常需要明确：
命令类型；
数据结构；
参数；
长度；
校验；
序列号；
错误响应。
更重要的是要提前定义：
通信失败以后怎么办。
例如上位机发送：
“把采样周期改成100ms。”
设备没有响应。
上位机应该重试吗？
如果第一次其实已经执行，只是响应丢失，再发送一次会不会产生问题？
这些已经不是串口能不能发送的问题，而属于协议和状态机制。
因此协议设计通常应该由设备端和软件端共同确定，而不是任何一方开发完成后再“给另一方一份说明”。
上位机不应该承担设备实时控制器的所有职责
工业上位机很容易随着需求增加逐渐变成一个“大总管”。
最初只是显示数据。
后来又加入：
采样控制、报警、参数、报表、逻辑判断和设备联动。
如果所有核心业务都放到上位机，就会产生一个重要问题：
PC一旦退出，设备还剩下什么能力？
对于很多工业设备，更合理的边界是：
实时性强、可靠性要求高的基本采集和保护逻辑留在设备端；
上位机负责：
人机交互、参数管理、数据展示、历史查询和更复杂的业务操作。
例如传感器超过安全阈值以后必须立即关闭某个输出。
如果这个保护要求毫秒级响应，而且PC可能断线，那么它通常不应该完全依赖上位机判断。
上位机更适合解决“人怎么使用数据”
设备端擅长持续采集，但并不适合承担大量人机操作。
上位机的价值主要体现在：
实时数据显示；
趋势曲线；
参数配置；
历史记录；
报表；
多设备管理；
操作权限。
这类功能通常变化比较频繁，也更依赖具体客户业务。
例如同一套采集硬件：
实验室客户可能需要测试报告；
生产现场可能需要批次记录；
设备维护人员则更关注故障日志。
如果把这些界面逻辑全部写进固件，每次需求变化都需要重新升级设备，维护成本会明显增加。
所以数据采集项目中，一个比较合理的分工思想是：
设备端负责稳定能力，上位机负责可变化的业务体验。
参数到底应该保存在上位机还是设备里
这是联调阶段很容易出现混乱的地方。
例如用户设置：
采样周期 = 100ms
报警阈值 = 80℃
设备地址 = 5
这些参数到底保存在哪里？
最重要的判断标准是：
没有上位机时，设备是否仍然需要知道这个参数。
如果设备断开PC以后仍然按照100ms采样，那么采样周期必须最终保存到设备端。
上位机可以保存一份配置用于显示，但设备才是该参数的实际执行者。
如果只是：
界面主题；
曲线颜色；
报表路径，
这类参数显然更适合保存在上位机。
因此可以建立一条简单原则：
影响设备独立运行的参数，以设备端为最终执行源；只影响软件显示和业务的参数，由上位机管理。
如果两边都能修改，还需要进一步设计同步规则。
历史数据也不一定全部由上位机保存
数据量不大、PC长期在线时，上位机数据库确实很方便。
但如果设备用于无人值守场景，上位机并不是必然存在。
这时终端可能需要自己存储。
另一方面，高频原始数据如果全部长期存储，又可能快速占满空间。
因此“数据存哪里”不能脱离数据用途。
上一篇：
专门解决这一架构选择问题。
这篇只需要明确：
存储策略本身必须由硬件容量、固件机制和软件用途共同确定。
一个真实联调问题往往会跨三层
例如客户反馈：
“曲线偶尔少一个点。”
如果三层职责不清，很容易变成：
上位机说没收到；
固件说已经发送；
硬件说通信口正常。
正确排查应该沿数据链逐层验证。
首先确认ADC是否产生了这一条采样。
如果产生，再确认固件有没有放入缓存。
然后确认通信有没有发送。
上位机有没有接收。
最后检查：
是不是已经接收但没有正确写数据库或刷新曲线。
这时就能发现一个重要规律：
系统问题应该沿数据流定位，而不是按团队边界猜测。
为了能够这样定位，三层都需要留下诊断条件
硬件侧可以提供：
必要测试点和调试接口。
固件侧可以提供：
采样计数、发送计数、错误计数和关键日志。
上位机侧则可以记录：
接收数量、协议错误、连接状态和数据库写入异常。
这样如果1000条采样最终只显示999条，就能够逐级比较计数。
例如：
ADC采样：1000 固件入队：1000 通信发送：1000 上位机接收：999 数据库写入：999
问题范围立刻缩小到通信链或接收端。
这种诊断机制比“程序看起来没问题”更有工程价值。
样机联调最好不要一开始就运行完整业务
一套新的数据采集设备第一次上电以后，如果马上把：
传感器、存储、RS485、上位机、数据库和全部界面一起运行，
出了问题反而很难判断来源。

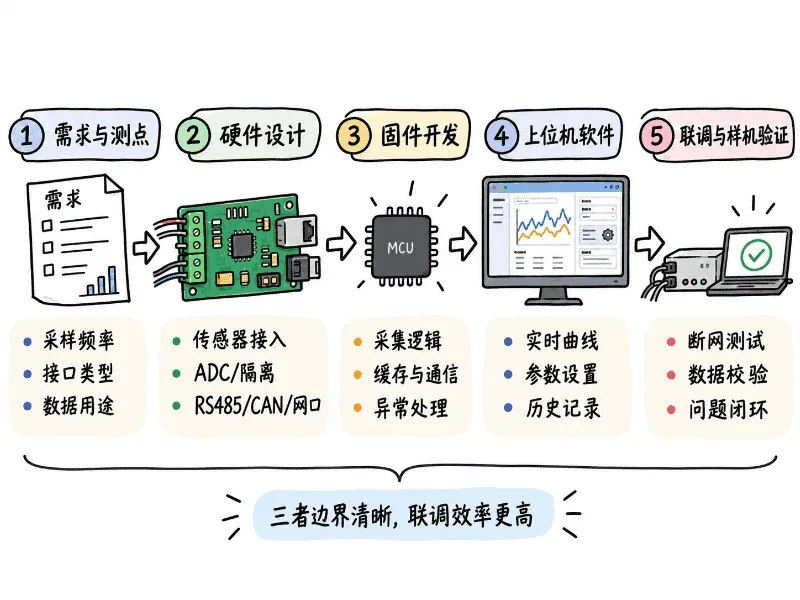

更合理的联调顺序通常是逐层建立可信链路。
先验证：
硬件电源和主控启动。
再验证：
单通道采集。
然后增加：
多通道、缓存和通信。
设备端基本稳定以后，再接入上位机。
最后验证完整业务和异常场景。
联调完成并不等于验证完成
设备可以连续显示数据，只能证明基本数据链已经连通。
工业数据采集样机还需要验证：
极限和异常条件。
例如：
输入达到量程边界；
某个传感器断线；
通信突然中断；
上位机重启；
设备掉电后重新启动；
采样频率提高到目标值；
多通道同时工作。
需要观察三层分别怎样响应。
举个例子：
传感器断线以后，硬件采样值可能变成异常电压。
固件应该判断它是有效数据还是故障状态。
上位机又应该显示：
0
还是：
传感器断线
两者意义完全不同。
这种状态定义应该在研发阶段就统一。
如果硬件、固件和上位机由不同团队开发，更需要提前定义接口
现实项目里三部分不一定由同一团队承担。
例如客户已有上位机团队，只委托采集板和固件；
或者客户已有硬件，只需要新开发软件。
这种合作方式完全可行。
但前提是交付边界明确。
至少应该共同确定：
硬件接口定义
例如RS485、CAN、以太网、电气参数和连接方式。
设备通信协议
包括命令、数据、错误码和版本。
参数责任
什么由设备保存，什么由上位机保存。
异常行为
断线、重连、超时以及传感器异常如何表示。
升级与兼容
协议以后变化时，旧设备和新软件是否需要兼容。
如果这些内容没有冻结，三方很容易各自按照自己的理解完成开发，最后把大量时间消耗在联调阶段。
客户委托数据采集设备开发时，最值得先提供哪些信息
从研发方角度看，真正影响三层边界的不是“需要做一个采集设备”这句话，而是实际工作条件。
因此项目启动前最好能够明确几类关键信息。
测点和信号
例如：
传感器类型；
信号范围；
通道数量；
精度要求。
时间要求
包括：
采样频率；
多通道是否要求同步；
实时显示需要多快。
数据用途
是现场观察、长期记录、测试报告，还是后续算法分析。
用途不同，会直接影响存储和数据格式。
通信与软件
例如是否需要：
RS485、CAN、以太网；
本地上位机；
服务端；
现有平台对接。
异常要求
例如：
断网能否丢数据；
设备掉电以后是否恢复采集；
传感器故障如何告警。
这些信息越清楚，越容易确定硬件、固件和上位机各自应该承担多少工作。
北京心玥科技如何参与数据采集设备软硬件开发
北京心玥科技有限公司可根据项目需求参与工业数据采集设备相关的硬件、嵌入式固件、设备通信、上位机和相关软件系统开发。
项目可以从需求和系统方案阶段开始，也可以基于已有传感器、控制板、通信协议或上位机继续开发。
硬件部分可以根据传感器接口、通道数量、精度、通信和使用环境开展相应设计。
嵌入式部分可根据项目需要涉及采样控制、数据处理、设备协议、缓存、存储以及异常处理。
软件部分可以独立承接，也可以与设备端配套，包括上位机、Web后台、设备管理和数据管理等系统。
如果客户已经拥有其中一部分，也可以根据现有接口和资料划分新的开发边界，并不要求硬件、固件和上位机必须全部重新开发。
进入样机阶段后，则需要通过实际采集、通信、异常和长期运行测试，对整个数据链进行联调和验证。
具体原理图、PCB资料、BOM、固件、协议、上位机源码以及相关技术资料的交付范围，根据项目合作内容和双方约定确定。
工业数据采集设备最终不是三套独立系统的简单组合。
更合理的关系是：
硬件保证信号能够可靠进入系统，固件保证数据按照确定规则持续产生和传输，上位机则负责让数据真正能够被人使用、管理和追溯。
三者边界清楚以后，样机联调和后续维护都会更容易控制。
常见问题 FAQ
数据采集精度主要由硬件决定还是固件决定？
两者都会影响。模拟前端、ADC、参考源和PCB决定基础测量能力，固件还可能涉及换算、校准和滤波。应对完整误差链进行分析。
数据采集设备断开上位机以后还能继续采集吗？
取决于系统设计。如果设备需要独立运行，采样逻辑应在设备固件中完成，并根据需要增加本地缓存或存储。
上位机修改的采样参数应该保存在哪里？
如果这个参数影响设备脱离上位机后的运行状态，通常应该最终写入设备端。只影响界面显示的配置则可以由上位机保存。
硬件和上位机由不同公司开发可以吗？
可以，但需要提前明确电气接口、通信协议、参数、异常状态和版本兼容规则，否则联调阶段容易产生大量返工。
样机已经能够显示采集数据，是否说明开发完成？
不能。还需要进一步验证采样精度、目标频率、多通道运行、通信异常、断网、掉电、传感器异常以及数据完整性等实际工况。
