很多设备项目进入硬件阶段以后，都会遇到一个看似简单、实际上会明显影响成本和周期的问题：

是直接采购现成控制板，还是重新定制一块主控板？

如果只是完成几个常规输入输出、简单通信和基础控制，市场上可能已经有成熟PLC、控制模块、开发板或者通用工业控制器，可以直接使用。

但如果设备存在特殊接口、结构空间、功耗、成本、通信协议、控制逻辑或者产品化要求，继续围绕通用板拼接外围模块，后期也可能越来越复杂。

所以主控板定制开发的第一步，不是马上选MCU、画原理图，而是先判断：

这个项目到底有没有必要做专用控制板。

这个判断如果做对了，往往比后面选择哪颗芯片更重要。

一、什么情况下直接购买现成控制板更合适？

定制开发不是所有项目的最佳方案。

如果项目处于快速验证阶段，只需要证明设备流程是否可行，而市场上的成熟控制器已经能够覆盖大部分功能，那么使用现成设备通常更快。

例如项目主要需要：

• 几路DI/DO；

• 少量继电器输出；

• RS485或CAN通信；

• 简单模拟量采集；

• 常规以太网通信；

• 基础逻辑控制。

如果标准PLC、工业控制模块或者现有嵌入式板卡已经能够满足，而且设备数量不大、机箱空间充足、功耗要求不高，也不需要特殊软件集成，那么重新开发专用主控板未必经济。

尤其是以下几种情况，通常应优先评估现成产品：

项目数量很少。

只做一两套工程设备时，研发费用很难通过后续批量摊薄。

交付周期非常紧。

如果设备需要尽快进入现场，成熟模块往往比重新打样、焊接、调试一块新板更快。

接口非常标准。

现有PLC、IO模块和通信网关能够完整覆盖需求，就没有必要为了“定制”而重新开发。

设备还处在需求验证阶段。

产品形态和功能可能频繁变化时，通用模块更容易修改。

因此：

使用现成控制板并不代表技术方案低级，很多时候反而是更合理的工程选择。

二、哪些项目更值得定制主控板？

当标准产品开始明显限制设备时，定制的价值就会逐渐体现出来。

其中比较典型的是接口组合特殊。

例如一台设备同时需要：

RS485 + CAN + 4–20mA + DI/DO + 继电器 + 传感器接口 + 显示 + 无线通信

如果完全通过现成模块堆叠，可能产生较多板卡、连接器和线束，不仅体积增加，后续装配和维护也更加复杂。

第二种情况是结构空间受限。

便携设备、手持设备、桌面仪器、嵌入式设备以及内部空间有限的工业产品，往往无法容纳多块标准模块。

这时把主要功能重新整合成一块专用主控板，能够明显缩小体积。

第三种是成本要求。

早期样机使用通用模块很方便，但当设备进入一定数量以后，多个成品模块的采购成本可能持续存在。

如果功能已经稳定，通过专用主控板重新整合接口、电源和通信，有机会进一步优化BOM。

此外，以下情况也更适合考虑定制：

• 有特殊采样或控制要求；

• 对低功耗有明确要求；

• 需要特殊电源输入；

• 需要多个通信接口；

• 需要和机械结构深度配合；

• 需要特殊启动或安全逻辑；

• 需要自定义通信协议；

• 要和上位机或IoT平台深度配合；

• 后续计划形成产品系列；

• 需要针对试产和量产设计生产测试。

因此是否做主控板定制，本质上是在判断：

专用硬件带来的集成、成本、体积和维护优势，是否足以覆盖研发投入。

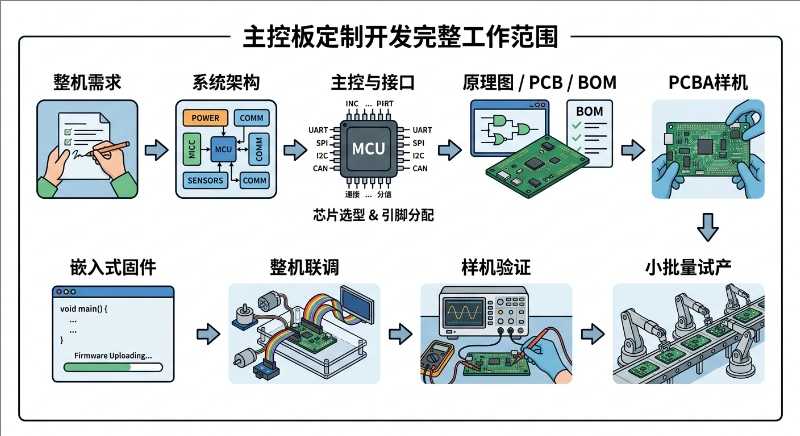

三、主控板定制开发并不只是“画一块PCB”

采购方有时会把主控板开发理解为：

画原理图 → PCB Layout → 做几块板。

实际上，一块能够真正用于设备的主控板，通常需要经历多个环节。

1. 需求和系统架构

先确认整机有哪些功能，哪些属于主控板，哪些属于独立模块。

例如：

• 传感器；

• 电机或执行机构；

• 显示屏；

• 按键；

• 通信；

• 电池；

• 电源；

• 上位机；

• 云平台。

如果系统边界没有先确定，PCB设计过程中就很容易不断新增接口。

2. 主控平台选择

根据接口数量、实时性、算法、通信和软件复杂度决定采用：

• MCU；

• 高性能MCU；

• MPU；

• 嵌入式Linux平台；

• MCU+Linux双处理器架构。

选择主控的目标不是“性能越高越好”，而是让处理能力、功耗、成本和软件开发复杂度与实际设备匹配。

3. 接口与外围电路

这部分通常包括：

• 数字输入输出；

• 模拟量采集；

• RS485；

• CAN；

• UART；

• Ethernet；

• USB；

• SPI/I²C；

• 显示；

• 存储；

• 无线通信；

• 电机或负载控制。

真正的工作量往往取决于接口的电气条件，而不仅仅是数量。

同样叫“4路输入”，干接点、24V DI、4–20mA和高速脉冲输入就是完全不同的电路。

四、电源设计往往比主控芯片更容易影响整机稳定性

工业控制板最容易被低估的部分之一就是电源。

项目初期经常只给出一句：

“设备24V供电。”

但继续往下设计，还需要知道：

• 输入电压实际波动范围；

• 是否存在反接；

• 是否存在浪涌；

• 后级需要哪些电压；

• 通信模块是否有较大峰值电流；

• 传感器是否由主板供电；

• 电机、继电器和主控是否共用电源；

• 是否需要隔离。

如果设备既有继电器、电机，又有模拟采集和通信，电源域如何划分会直接影响抗干扰能力。

所以主控板设计不能只看：

MCU能不能跑起来。

更应该看：

整台设备在所有负载同时工作、启停和异常状态下是否稳定。

五、控制板硬件和嵌入式固件应该一起考虑

一块主控板如果没有对应固件，实际上还只是一个硬件平台。

完整设备通常还需要嵌入式软件完成：

• 驱动；

• 数据采集；

• IO控制；

• 通信协议；

• 设备状态机；

• 参数保存；

• 故障检测；

• 看门狗；

• 日志；

• 远程升级；

• 与上位机或服务器通信。

所以采购主控板定制服务时，需要先确认：

只是开发硬件，还是连设备端固件一起开发。

两种合作方式都可以。

如果客户自己拥有嵌入式团队，可以只委托硬件开发。

如果客户只有产品需求和上层软件团队，那么更常见的方式是：

硬件 + 嵌入式固件一起开发。

这样在样机联调阶段，硬件和软件问题可以一起定位。

六、上位机、APP和后台是不是主控板开发的一部分？

不一定。

主控板开发和软件系统开发应该看项目实际边界。

例如一台工业设备可能采用：

主控板 + 嵌入式固件 + Windows上位机。

另一类IoT设备则可能是：

主控板 + 固件 + 4G/以太网 + Web平台。

还有一些项目，客户已经有自己的平台，只要求控制板按照指定协议接入。

因此前期必须明确：

谁负责设备端，谁负责上位机，谁负责服务器。

如果平台由客户开发，还要进一步明确：

• 接口协议谁定义；

• API由谁提供；

• 设备注册怎么做；

• 控制命令如何确认；

• 升级机制如何处理；

• 联调环境由谁提供。

这些内容虽然不一定属于PCB本身，但会直接影响设备端软件工作量。

七、原理图、PCB、PCBA之间是什么关系？

这几个概念容易混在一起。

原理图解决的是电路连接关系。

PCB Layout解决器件布局和线路实现。

PCB指加工出来的裸板。

PCBA则是在PCB上完成元器件贴装和焊接后的板卡。

所以一个完整主控板样机项目，通常并不是：

“设计PCB。”

而是：

需求 → 原理图 → PCB → BOM → 制板 → 贴片 → 焊接 → 上电 → 固件 → 调试 → 联调

如果项目只交付Gerber文件，却没有经过实际PCBA样机验证，那么很多电源、接口和布局问题还没有真正得到验证。

因此采购方在询价时最好明确：

是只需要设计资料，还是需要做到能够运行的PCBA工程样机。

八、定制主控板的费用主要由什么决定？

主控板开发很难只按PCB面积或者接口数量报价。

真正影响工作量的通常是以下几个方面。

功能复杂度

普通IO控制板和带复杂采集、通信、显示、存储的主控板，工作量不同。

接口类型

4路相同RS485，与同时包含模拟量、工业总线、高速接口和特殊传感器，开发难度并不一样。

主控平台

普通MCU项目和Linux、高速处理、复杂多媒体平台的研发工作量差异较大。

嵌入式软件范围

只有基础驱动，与需要完整业务逻辑、协议、升级、日志和远程控制，软件工作量差异明显。

可靠性要求

ESD、浪涌、隔离、宽温、EMC等要求越高，设计和验证工作通常越多。

软件系统

是否需要配套上位机、Web后台、APP或IoT平台，会明显改变项目范围。

工程化深度

只做到功能样机，与继续进入测试治具、小批量试产和生产导入，不是同一个工作范围。

因此没有明确需求之前，简单问：

“开发一块主控板多少钱？”

通常只能得到非常粗略的区间。

九、哪些因素最容易影响项目周期？

主控板研发周期不只是“画板需要多久”。

很多时候真正影响进度的是前期需求变化。

例如：

设备接口到中途还在增加；

传感器和执行器型号迟迟没有确定；

结构设计完成得太晚；

第三方通信协议没有资料；

电机、阀门等实际负载没有提供；

上位机协议还没定义；

样机做好以后才增加EMC或防护要求。

这些变化都可能导致重新修改原理图甚至PCB。

还有一个很重要的因素：

首版样机是否必须一次成功。

工程开发中第一版PCB的主要作用之一就是验证设计。

如果项目功能复杂，合理的研发计划应该给样机验证和必要的改版留出时间，而不是假设第一版PCBA一定可以直接进入生产。

十、客户需要提前提供哪些资料？

如果希望尽快评估一块主控板的开发方案和费用，最好准备以下信息。

其中最重要的不是资料一定很完整，而是：

明确哪些信息已经确定，哪些仍然允许开发过程中调整。

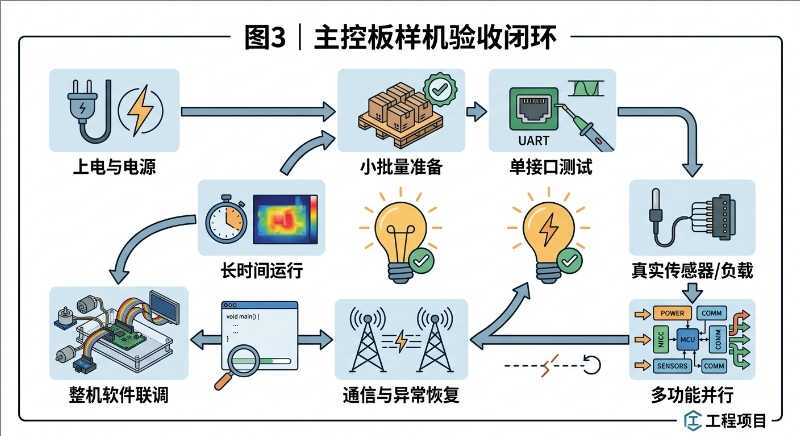

十一、第一版主控板样机应该怎么验收？

主控板样机不能只用“通电正常”作为验收标准。

更合理的是按照真实工作链路逐步验证。

先测试供电、主控启动和基础接口。

然后分别接入真实传感器、通信设备和负载。

之后再进行多接口同时工作。

如果有继电器、电机或其他较强负载，应观察负载动作过程中主控是否复位、通信是否异常、模拟量是否出现明显干扰。

通信接口还需要测试：

• 正常通信；

• 对端掉线；

• 数据异常；

• 重新连接；

• 长时间运行。

如果设备存在上位机或平台，还应完成完整数据链验证：

现场设备 → 主控板 → 通信 → 上位机/平台 → 控制返回

样机验收最重要的并不是“每个模块单独都能工作”，而是：

整个设备在真实运行条件下能够稳定完成业务闭环。

十二、什么时候应该开始考虑试产和量产？

如果一块主控板只是工程验证样机，开发重点首先是功能实现。

但如果后续确定要形成产品，就不能一直按照“实验室调通一块板”的方式推进。

进入小批量之前，需要逐步考虑：

• BOM稳定；

• 替代料；

• DFM/DFA；

• 生产资料；

• 固件烧录；

• 测试点；

• PCBA测试；

• 测试治具；

• 序列号；

• 版本管理；

• 异常品处理。

特别是接口较多的工业控制板，如果没有生产测试方案，小批量以后仍然靠工程师逐块人工测量，会明显影响效率和一致性。

因此比较合理的节奏通常是：

工程样机 → 功能和可靠性验证 → 必要改版 → 小批量试产 → 生产测试完善 → 后续量产

而不是首版样机一跑通就直接大量生产。

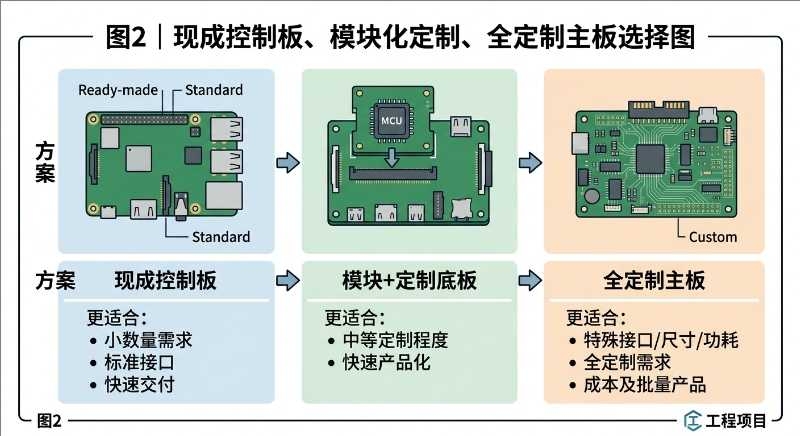

十三、模块化方案和全定制主板之间还有一种中间选择

在实际项目里，并不是只有：

“全部买现成”

和

“所有东西重新开发”

两种方案。

很多项目可以采用：

成熟核心模块 + 定制底板

例如使用成熟通信模块、核心计算模块或无线模块，再根据设备实际需求设计接口、电源和扩展底板。

这种方式的优势是可以减少部分底层研发工作，同时又能满足尺寸、接口和结构定制。

尤其在：

• 项目数量还不确定；

• 产品需要尽快上市；

• 某些复杂模块已经有成熟方案；

的情况下，这种“模块化定制”有时比从芯片级全部重新开发更合适。

所以前期方案评估的真正目标，不应该是默认“必须全定制”。

而应该比较：

现成控制器、模块化定制和全定制主板，哪一种更适合当前项目阶段。

十四、主控板定制的价值最终体现在整机，而不是PCB本身

判断一块控制板设计得是否合理，不能只看PCB是否整齐、MCU性能是否高、接口是否多。

更重要的是它是否真正适合整机：

• 接口够不够；

• 电源稳不稳定；

• 软件是否容易维护；

• 负载是否能可靠控制；

• 通信是否稳定；

• 结构是否容易装配；

• 后续是否方便生产；

• 产品升级是否还有空间。

因此主控板定制开发本质上并不是一个孤立的PCB任务。

它连接的是：

整机需求 → 硬件架构 → 嵌入式固件 → 结构 → 通信 → 上位机/平台 → PCBA样机 → 试产

如果市场上成熟产品已经能够满足要求，直接采购往往更加经济。

如果设备存在特殊接口、尺寸、功耗、成本、通信、控制逻辑或者后续产品化需求，则可以进一步评估专用主控板开发。

北京心玥科技可根据具体设备需求开展主控板、工业控制板及相关嵌入式软硬件开发，包括系统方案、原理图与PCB、嵌入式固件、PCB/PCBA样机及软硬件联调；如果设备还需要上位机、Web后台或IoT平台，也可以根据项目实际边界进行配套开发。

在正式进入设计之前，优先把整机功能、接口、负载、通信、软件边界和样机验收条件梳理清楚，通常比直接确定MCU型号更有价值。

FAQ

主控板定制和购买开发板有什么区别？

开发板主要用于开发、验证和学习，通常会保留较多通用接口。定制主控板则根据具体设备重新规划接口、电源、结构、通信和成本，更适合作为产品内部长期使用的专用控制板。

只提供产品需求，可以开发主控板吗？

可以，但前期需要将产品需求进一步转化成可执行的硬件和软件规格，包括传感器、负载、通信、供电、结构、软件边界和验收条件。信息越完整，方案和报价越准确。

已经有嵌入式程序，可以只定制硬件吗？

可以。如果已有稳定固件和明确的主控平台，可以只评估硬件部分。但需要提前确认原程序使用的芯片资源、引脚和外围电路要求。

已经有现成主控板，可以只修改部分接口吗？

要根据现有设计资料判断。如果有完整原理图、PCB源文件、BOM和固件资料，可以评估在原方案基础上修改；如果只有成品板而没有设计资料，有时重新设计反而更可控。

主控板样机完成以后能直接量产吗？

不一定。功能样机完成后通常还需要根据测试结果优化，同时考虑BOM、替代料、可制造性、测试点、烧录、生产测试和版本管理，然后再进入小批量试产。
