嵌入式设备固件升级失败后，如何避免设备无法启动？

一台已经安装到客户现场的嵌入式设备，准备升级到新的固件版本。

升级包下载完成，设备开始写入程序。进度达到一半时，现场突然断电。

重新供电后，设备没有进入正常工作状态。

这时候问题就不再是“升级有没有成功”，而是：设备还能不能恢复？是否需要拆机连接调试器？如果设备安装在外地，是否意味着必须安排人员到现场维修？

对于能够长期运行、需要后期维护的智能硬件和工业电子设备，固件升级不能只设计成功路径，还必须考虑失败以后如何退出危险状态。

一套可维护的升级机制，至少需要回答三个不同的问题：

升级前，能否判断固件包可以安全使用？升级中，能否避免破坏唯一可启动的程序？升级后，如何确认新版本确实能够正常工作？

这三个问题分别对应不同的故障阶段，不能只依靠一个CRC校验或者一次看门狗复位解决。

升级开始以前：文件下载完成，不代表可以直接写入

假设设备当前运行固件A，服务器提供新版本B。

设备通过以太网、Wi-Fi、4G或其他通信方式接收升级包。应用程序收到最后一个数据包后，报告下载完成。

但“下载完成”只说明传输过程结束，并不必然意味着文件正确。

例如下载过程中发生数据损坏，升级包不适用于当前硬件版本，或者文件虽然完整，却不是来自可信发布方。

如果设备没有进行必要检查就覆盖当前程序，问题可能在重启之后才暴露。

因此，升级包在正式使用前，应依据项目要求检查文件长度、完整性、适用设备型号、硬件版本、固件版本以及真实性。

这里需要区分两种校验。

完整性校验用于判断文件内容是否发生变化。例如CRC或密码学哈希可以用于检测传输或存储错误，但普通CRC不能证明升级包来自可信发布方。

真实性校验则用于确认升级包的发布身份和内容是否经过授权。对于存在固件篡改风险的设备，可通过经过正确设计的数字签名及可信公钥验证机制实现。

如果还涉及防止未经授权的旧版本重新安装，则需要结合版本策略和防降级机制。

这些安全能力并不是所有简单设备都必须按照同一等级配置，但不能把文件校验成功直接等同于已经验证了升级包的真实性。

理想情况下，不符合条件的升级包应该在修改当前可用程序之前就被拒绝。

升级写入一半突然断电：问题往往由存储结构决定

如果设备只有一个可执行固件区域，并且升级程序直接擦除、覆盖当前固件，那么写入中途断电就可能导致固件不完整。

假设当前固件占用300KB，设备准备把新的300KB固件写入同一个Flash区域。

当旧程序已经被擦除一部分，而新程序还没有完整写入时，电源消失了。

重新启动以后，主控可能找不到有效应用程序。

这个时候，即使升级包之前通过了校验，也无法保证设备恢复正常工作。

因为校验解决的是升级包是否正确，而不是覆盖过程中是否始终保留有效的可启动程序。

对于这种问题，需要在研发阶段考虑固件存储和启动结构。

Bootloader必须有能力处理无效应用程序

Bootloader通常在应用程序启动前运行，可以承担固件有效性判断、启动选择和必要的升级恢复职责。

它的核心价值之一，是避免设备只能依赖当前应用程序完成所有恢复操作。

如果应用程序已经损坏，而升级入口也全部放在这段应用程序中，设备可能失去重新接收固件的能力。

因此，具有升级恢复需求的设备，应考虑如何保护启动及恢复代码，避免普通升级流程将其意外覆盖。

不过，仅有Bootloader并不意味着设备一定不会变砖。

如果Bootloader本身被损坏、启动配置错误，或者升级过程破坏了关键元数据，仍然可能无法正常启动。

所以还需要考虑启动代码保护、元数据可靠写入和必要的硬件恢复方式。

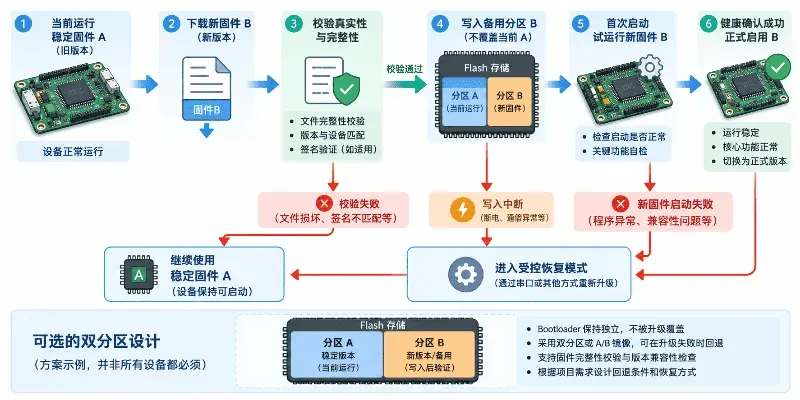

双分区为什么能够降低升级失败风险？

对于Flash容量允许的设备，可以评估A/B分区或双镜像升级方案。

设备当前运行固件A时，新固件B先写入另外一个区域。

在B尚未完整写入并通过验证之前，A保持可用。

这样即使下载或写入过程中断，设备原则上仍有机会继续使用原来的有效固件。

但双分区也不是简单地把Flash分成两半就结束了。

系统还需要可靠记录：

当前启动哪个镜像；

候选镜像是否完整；

是否已经通过首次启动验证；

哪一个版本仍然可以作为恢复目标。

这些状态不能因为某次断电就变得不确定。

如果启动选择信息本身损坏，设备仍可能出现启动失败或者反复切换。

因此，双分区机制需要与可靠的启动状态管理一起设计。

新固件启动了，却不代表升级已经成功

升级失败还有一种更难处理的情况。

新固件已经完整写入，设备也成功跳转到新版本，串口输出了启动日志，甚至网络连接也已经恢复。

按照简单的升级流程，这时候可能立即报告：

“升级成功。”

但设备真正投入运行后，才发现新的固件无法读取某个传感器、通信协议存在兼容问题，或者控制任务进入异常状态。

这样的设备虽然能够启动，却未必能够正常履行业务功能。

因此，对于需要较高可用性的设备，升级过程应区分：

镜像验证通过、程序成功启动、业务健康确认、正式启用。

例如，新固件第一次启动后，可以先处于试运行状态。它需要在规定时间内完成必要的初始化、核心任务自检和业务健康确认，才能被标记为正式可用版本。

确认标准应根据设备用途设计，而不是只检查网络在线。

一台工业采集设备可以联网，但ADC采样任务没有正常运行；一台控制终端可以发送心跳，但关键输出功能可能不可用。

如果项目需要确认这些功能，就不能以单一心跳替代完整的健康判断。

回退机制什么时候真正发挥作用？

假设设备从版本A升级到B。

B能够启动，但在首次运行中连续触发看门狗，或者关键业务自检失败。

如果仍然保存着有效的A版本，并且启动管理机制能够识别B尚未完成健康确认，那么设备就可以依据预设规则尝试重新启动A。

这就是版本回退机制的一种应用。

它主要用于降低新版本引入严重问题之后的恢复难度。

但回退也存在前提。

首先，旧镜像必须仍然完整有效。

其次，设备需要能够可靠判断新版本是否已经得到确认。

第三，旧版本重新启动后，必须仍能理解设备当前保存的必要配置和数据。

最后一个问题尤其容易被忽略。

假设B版本升级了配置文件格式，并在第一次启动时修改了本地数据库结构。

随后B因其他原因启动失败，设备回退到A。

如果A无法识别B已经修改过的数据格式，那么虽然固件回退成功，设备仍然可能无法恢复原来的业务状态。

因此，完整的回退设计不仅涉及应用镜像，也可能涉及配置版本、数据迁移和兼容性策略。

对于存在防降级要求的安全系统，还需要明确哪些旧版本允许回退，避免回退功能成为安装已知存在安全缺陷版本的入口。

能够恢复旧程序，并不必然等于能够恢复旧业务状态。

并不是所有设备都需要双分区

双分区提升了升级过程的容错能力，但需要额外的非易失存储空间，也会增加启动管理和测试工作。

对于资源有限的小型MCU，可能无法同时保存两份完整应用固件。

这时需要根据设备的维护方式和故障后果，考虑其他恢复方案。

这些方案没有绝对的统一排名。

例如一台安装在实验室、可以方便接入调试器的设备，与一台部署在偏远地区、拆机维护成本很高的无线终端，升级恢复需求可能完全不同。

如果设备属于需要连续执行关键控制任务的系统，还必须考虑升级期间如何进入安全状态，以及恢复后能否按照规定条件恢复业务。不能让普通OTA逻辑替代必要的安全控制机制。

一个不容易发现的故障：升级状态反复切换

还有一种问题不会立即造成设备无法启动，却可能在现场形成长期隐患。

设备从A切换到B以后，B首次启动异常，于是系统尝试回到A。

但由于启动标记没有正确保存，设备重启后又继续尝试B。

最终形成：

A启动、切换B、B失败、回退A、再次切换B。

如果没有启动次数限制和稳定的状态管理，这种情况可能持续消耗电量、反复写入Flash，并影响正常业务。

因此，升级状态应具备可预期的失败出口。

例如候选版本达到设定的失败次数后，不再自动反复尝试，而是保留已确认的稳定版本，记录失败原因，并根据设备条件等待下一次受控升级。

对于没有可用旧镜像的设备，则应进入可以被识别和维护的恢复状态，而不是无限重启。

这部分逻辑应在Bootloader与应用程序之间明确划分，避免双方分别维护互相矛盾的升级状态。

样机阶段应该怎样验证“升级失败也能恢复”？

正常情况下完成一次OTA升级，只能证明成功路径能够运行。

如果希望验证恢复能力，就需要在可控的样机环境下主动制造升级失败。

例如准备两套已知版本，在升级测试期间分别模拟不同阶段的异常。

第一阶段：下载与校验

提供损坏的升级包、不适用的固件版本，以及在需要真实性验证的系统中提供签名不匹配的测试包。

预期结果应是设备拒绝不合格包，并保持当前有效程序可用。

第二阶段：写入与切换

在受控测试条件下于不同写入进度中断供电，随后恢复。

检查设备能否按照设计继续运行旧版本、重新安装或进入恢复模式。

不能只选一个固定进度进行断电测试，因为关键状态写入和镜像切换的时机可能更容易暴露问题。

第三阶段：新版本首次启动

使用经过专门设计的测试固件模拟初始化失败、健康确认超时或受控任务异常。

确认系统是否按照约定处理未确认镜像，并避免无限重启。

第四阶段：业务恢复

检查设备身份、通信参数、必要配置及数据是否符合预期。

如果存在本地数据格式迁移，还应验证升级和回退之间的兼容性。

不同产品可以设置不同的测试深度，但验收不能只用“升级进度显示100%”作为最终判断标准。

客户现场设备已经无法启动，还有没有恢复办法？

如果设备目前已经处于无法正常启动状态，需要先判断失效发生在哪一层。

如果独立Bootloader仍然能够工作，而且预留了串口、USB、网络或其他维护升级入口，就可能通过恢复模式重新写入有效应用固件。

如果Bootloader无法正常运行，但主控芯片保留可使用的ROM启动功能或硬件调试接口，可能仍有机会通过对应的维护工具恢复。

如果启动相关存储已经损坏、关键硬件发生故障，或者产品设计没有保留可用维护入口，则可能需要拆机、返厂甚至更换硬件。

因此，“设备变砖”并不总是同一种故障。

在定位之前，需要区分应用程序无法启动、升级管理状态异常、启动代码损坏以及硬件本身失效等不同情况。

对已经部署现场的设备，尤其需要先确认远程恢复操作的安全性，避免反复下发未知升级包，使仍具备部分恢复能力的设备进一步失去可维护性。

北京心玥科技如何参与固件升级与设备维护设计

北京心玥科技有限公司可根据项目需求参与嵌入式固件、主控板、工业电子设备以及智能硬件与IoT相关研发。

对于具有后续升级需求的项目，可以在方案和硬件设计阶段评估主控存储容量、启动方式、维护接口和通信条件，并结合实际固件架构设计升级流程及异常处理机制。

如果项目涉及设备管理平台、上位机或其他软件系统，也可以根据实际合作范围开展配套的软件开发及接口联调。

固件升级是否需要Bootloader、A/B双分区、数字签名验证、自动回退或远程管理，应结合项目安全要求、设备成本、存储资源、部署规模和维护方式确定，不能默认所有设备都需要完整配置。

相关固件、升级工具、软件源码、技术文档及测试交付范围，以双方项目约定为准。

对于需要长期交付和现场维护的嵌入式设备，升级功能的工程价值不仅是让新版本能够安装。

更重要的是：新版本不能正常使用时，系统是否仍然保有可靠、受控的恢复路径。

常见问题 FAQ

Bootloader可以保证固件升级永远不会变砖吗？

不能。Bootloader可以提供启动管理和恢复能力，但仍受自身可靠性、存储布局、元数据、硬件状态和维护接口等条件限制。

双分区升级是不是一定需要两倍Flash容量？

通常需要为两个应用镜像预留足够空间，还可能需要Bootloader、元数据、配置及其他存储区域。具体容量由固件大小和分区方案决定，不能简单认为整片Flash恰好翻倍即可。

设备升级以后已经联网，能否判断升级成功？

只能说明部分通信能力恢复。是否升级成功，还需要根据设备要求检查固件版本、关键功能和健康确认状态。

固件升级失败以后，所有设备都可以远程回滚吗？

不能。自动回退需要预先设计并验证有效的旧镜像、启动选择机制和兼容性条件。只有单固件区且没有其他可靠恢复机制的设备，不一定具备远程回退能力。
