智能硬件样机功能正常，为什么装进外壳后反而出现问题？

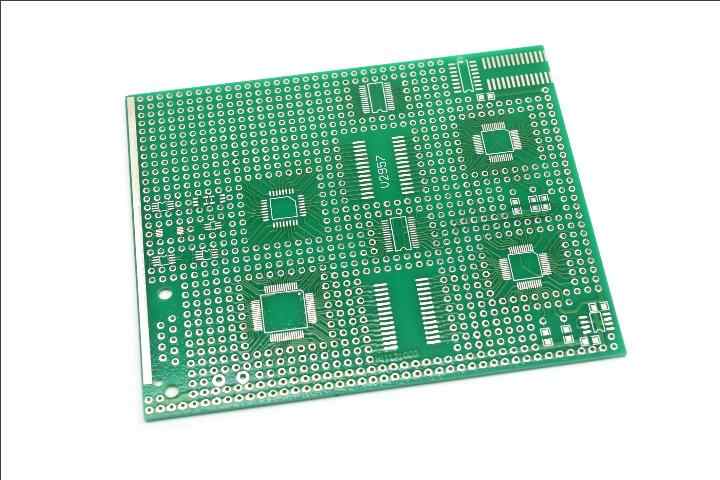

一块刚调试完成的PCB，摆在研发工作台上。

连接电源，程序启动正常；手机能够通过蓝牙连接设备，传感器数据持续更新，按键和指示灯也没有问题。

从电子电路和固件功能来看，这似乎已经是一块合格的样机。

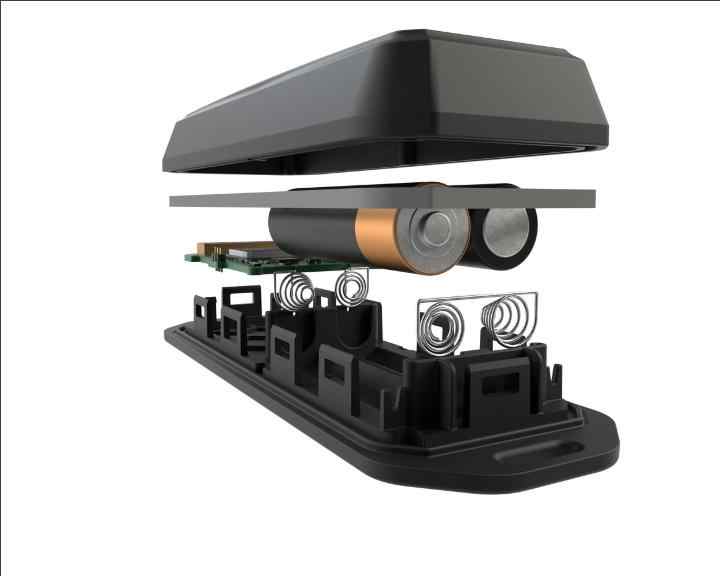

接下来，研发人员将PCB、电池和连接线装进刚加工完成的外壳。结构件装配顺利，外观也符合设计要求。

但重新测试以后，却可能出现一些原来没有的问题。

蓝牙连接距离缩短了，设备内部的温度比裸板测试时更高，USB线插拔不顺畅。还有些产品在外壳完全拧紧以后，才偶尔出现接触不良或者意外重启。

电路没有明显变化，固件版本也没变，为什么整机表现却不同了？

原因在于：外壳不是简单套在PCB外面的包装，而是会改变电子系统工作条件的一个组成部分。

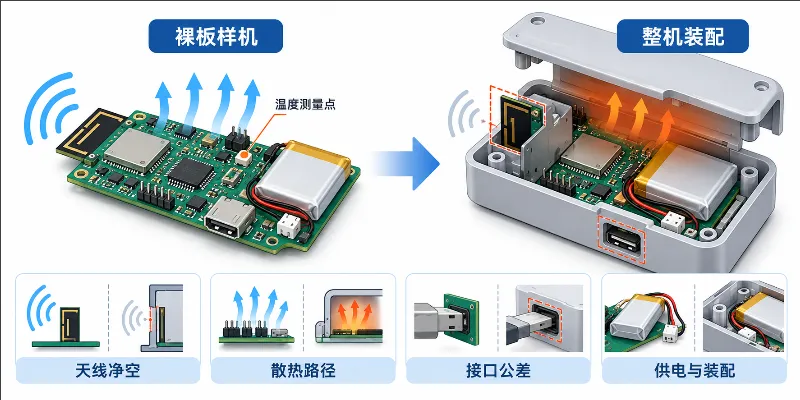

从裸板样机到整机样机，变化的不只有外观，还包括射频环境、热量传递、机械约束、电气连接和实际操作方式。

裸板测试通过，究竟证明了什么？

研发阶段的裸板测试具有明确价值。

它可以帮助工程师验证主控是否正常启动、电源输出是否符合设计、传感器接口能否工作、通信协议是否正确，以及固件能否按照预期执行。

这些测试能够证明电路和软件在当时的连接方式、供电、环境及负载条件下具备相应功能。

但有些条件与最终产品并不一致。

例如，裸板测试时使用实验室电源，而整机由电池供电；裸板放在开放空间中，而整机需要放入密闭塑料壳；无线天线周围没有障碍物，而装配以后旁边可能增加金属螺丝、屏蔽罩、电池或者其他结构件。

因此，裸板测试通过以后，并不意味着之前的结论失效，而是这些结论具有适用范围。

整机验证要做的事情，是确认工作条件变化以后，原本通过的功能和性能是否仍然成立。

这也是为什么有些项目需要区分功能样机、结构验证样机和接近正式产品状态的工程样机。

第一次装配：最先变化的往往是天线周围的环境

假设一款便携式智能传感器使用BLE与手机连接。

裸板测试时，手机放在几米外，连接稳定。

装进外壳后，同样的位置却开始出现信号变弱、连接不稳定的情况。

遇到这种现象，直觉上可能认为蓝牙模块性能不足，或者天线需要换成增益更高的型号。

但在更换硬件之前，应该先检查装配改变了什么。

无线天线的性能不仅与芯片和天线本身有关，也与附近的PCB地平面、金属件、电池、塑料材料以及最终安装位置有关。

例如，原来处于PCB边缘的天线，装配以后可能靠近电池或金属支架。外壳材料、壁厚及实际安装环境也可能影响射频性能。即使使用带有成熟天线设计的无线模组，也需要满足其布局和安装要求。

对于采用PCB天线的产品，天线净空和周围结构尤其值得在整机状态下复核。

不过，不能简单认定“金属外壳一定不能使用无线通信”，也不能把信号变弱全部归因于外壳遮挡。

不同天线形式、频段和结构条件会产生不同结果。

更合理的验证方式，是在相同测试位置、设备姿态、发射配置及其他可控条件下，对比裸板和整机的无线表现。

对于BLE或Wi-Fi设备，可以结合RSSI、丢包、连接稳定性或吞吐量等指标观察变化。RSSI适合辅助比较，但它不是可靠的距离换算工具，也不能单独代表完整通信性能。

如果发现装配前后存在明显差异，再进一步检查天线位置、净空、匹配及结构材料，并根据需要进行射频测量。

在这类问题上，修改固件重连次数可能只能缓解表面现象，并不能代替对天线环境的确认。

外壳盖上以后，热量去了哪里？

再看另一种情况。

某款智能终端使用无线通信模组、电源管理芯片和电池。裸板在室温工作台上连续运行，未发现明显过热。

装入外壳以后，运行相同程序，某些器件的温度却持续升高。

这不一定说明芯片突然出现异常，也可能只是散热条件改变了。

在开放环境中，PCB表面可以与周围空气进行热交换。

装入外壳以后，空气流动、热量传递路径和周围器件的相互影响都会发生变化。对于体积较小、密封要求较高的设备，这种变化尤其值得关注。

例如电源芯片可能距离电池较近，通信模组的周期性发射会产生瞬时功耗，外壳局部区域可能形成热量积累。

因此，整机热设计不只是选择某个器件是否需要散热片，还涉及器件布局、PCB铜箔、导热材料、外壳结构和实际工作模式。

但有一点需要特别注意：

外壳表面温度、PCB局部温度和芯片结温不是同一个指标。

使用红外热像仪观察外壳温度，能够帮助发现局部热点，但不能直接把外壳表面测量值当作芯片结温。

如果需要确认器件是否处于允许工作范围，应结合器件规格、功耗条件、热阻参数和适当的测量方式综合判断。

整机热验证还应考虑真实工作周期。

例如设备大部分时间处于低功耗待机，仅在通信、采样或执行控制动作时提高功耗。一直使用待机状态测试，可能无法覆盖最不利的工作条件。

反过来，也不能只按理论峰值功耗推算全部温升，而不考虑峰值持续时间和热惯性。

对于有电池的产品，还需要依据电芯与电池包的适用要求评估充放电及周围热环境，不能将一般电子元器件允许的工作温度直接套用到电池。

第二次装配：接口能够对齐，不代表可以长期可靠使用

有些问题第一次装配时就能发现。

USB接口偏离外壳开孔，按键按下以后不能可靠复位，LED导光柱与发光器件错位，或者螺丝柱与PCB上的元器件发生干涉。

这些属于比较直观的结构问题。

但还有一些问题在样机装好时并不明显。

例如USB插头虽然能插进去，却需要施加侧向力量；连接器虽然能够接触，合盖以后线束却处于持续受压状态；PCB虽然可以固定，但螺丝拧紧后板子发生轻微弯曲。

这些情况可能暂时不影响功能，却会在长期使用、振动、温度变化或反复操作后增加失效风险。

因此，结构装配验证不应该只判断“能不能装进去”。

更值得确认的是，PCB安装孔、结构定位、连接器、外壳开孔和内部线束是否形成合理的公差关系。

例如接口开孔的位置需要同时考虑PCB加工、器件贴装、外壳制造和最终装配产生的偏差。

如果所有设计尺寸都只按照理想中心值配合，没有预留必要的公差，单台手工样机可能正常，小批量装配时却容易出现一致性问题。

对于需要频繁插拔的连接器，还要注意插拔力是否主要由连接器和机械结构承担，而不是长期传递到焊点或PCB局部区域。

同样，一些看似软件异常的现象，也可能与机械接触有关。

例如按键误触发、显示屏偶发黑屏、设备受压时重新启动，均需要结合装配状态和连接情况进行判断，不能直接认定为固件Bug。

电源没有改，为什么装配后仍可能发生重启？

从原理图角度看，PCB装进外壳前后，电源电路没有发生变化。

但供电路径未必完全相同。

裸板阶段可能通过稳压电源和较短的测试线供电。整机阶段则改为电池、电池保护板、连接器、开关和内部线束。

这些连接会带来实际接触电阻、线路压降和机械约束。

例如无线模组发射或电机启动时出现较高的瞬时电流。如果供电路径阻抗较大，局部电压跌落就可能影响主控稳定性。

另一种情况是电池或连接器装配后受到机械应力，移动设备或按压外壳时出现瞬时接触异常。

因此，整机偶发重启并不一定需要先修改电源芯片或固件。

可以优先比较相同负载条件下裸板与整机的供电状态，并同步观察异常发生时的电压变化。

如果使用示波器进行测量，应采取安全、合适的接地和探测方式，避免测量连接本身造成短路或引入额外问题。

如果电源始终正常，而设备仍然复位，则再结合复位原因、看门狗状态及固件日志继续分析。

这类故障的特点是：电子电路本身未必设计错误，但最终装配引入的连接方式和机械条件，已经成为完整电气系统的一部分。

从裸板到整机，哪些测试结论需要重新确认？

并不是所有裸板测试都必须原封不动重新做一遍。

例如某个纯软件数据处理算法已经经过充分单元测试，外壳通常不会直接改变其计算逻辑。

但与环境、结构和物理连接相关的结论，往往需要重新确认。

对于具备防水、防尘、跌落或振动要求的产品，还需要根据目标使用环境增加对应的专项验证。

例如要求具备一定防护等级的外壳，不能仅因为使用了密封圈就认定达到相应等级。密封结构、装配工艺以及实际测试结果都需要综合考虑。

同样，整机样机通过内部工程测试，也不等于已经通过产品适用的所有认证和符合性测试。

当整机出现问题，应该由硬件还是结构团队修改？

这个问题在实际研发过程中很常见。

例如无线信号变弱，到底应该调整PCB天线位置，还是修改外壳结构？

如果产品内部温度偏高，是更换电源芯片，还是改变器件布局和导热路径？

如果USB接口受力过大，是重新绘制PCB，还是调整外壳开孔？

这些问题没有统一答案。

决定修改范围之前，需要先确认异常来自哪一项装配条件。

如果天线与周边金属件的距离不足，可以评估调整结构件、天线位置或射频方案；如果热量集中在某个器件附近，可以比较器件功耗、PCB导热和结构散热路径；如果连接器位置存在系统性偏差，则需要检查完整尺寸链，而不是只修改某一个孔位。

对于已经完成外观设计的项目，还需要同时考虑工业设计意图与结构、电子实现之间的约束。

北京心玥科技所涉及的硬件设计、嵌入式软件与结构设计可以根据项目需要协同推进；工业设计ID可结合合作团队开展，机械结构设计MD由内部人员参与。

这类协同工作的关键不是每个问题都让所有团队同时修改，而是让问题先有可测量的依据，再决定由哪一层做最小且有效的调整。

整机样机应该在什么时候完成验证？

对于明确需要产品化的智能硬件，PCB与结构不宜长期各自独立推进，等两边全部完成才进行第一次装配。

即使首轮结构件只是3D打印件或其他快速验证样件，也可以提前检查内部空间、安装孔、接口位置、线束、电池和天线区域。

但快速结构样件的材料、表面处理和装配精度未必等同于最终产品。

例如3D打印塑料样件通过了某项无线测试，并不能自动证明后续改为金属外壳或不同材料后仍然具有同样性能。

比较稳妥的方式是把整机验证分为几个逐步接近最终产品状态的阶段。

早期确认尺寸和装配可行性，中期检查电气、无线和热性能，后期使用更接近正式材料、制造方式和装配工艺的样机进行必要复测。

如果调整涉及PCB布局、天线匹配、电池结构或外壳材料，应判断原有测试结果是否仍然适用。

对于准备进入小批试产的产品，还应关注多台装配的一致性，避免仅凭一台手工调试充分的样机就判断所有装配风险已经解决。

北京心玥科技如何参与智能硬件整机研发

北京心玥科技有限公司可根据项目需求参与电子产品研发、智能硬件与IoT终端、嵌入式软硬件以及相关软件系统开发。

对于需要形成完整整机的项目，可以结合功能、通信、功耗、结构空间、安装方式和使用环境，开展硬件方案、PCB设计、嵌入式固件及必要的系统联调。

项目中的机械结构设计可根据实际范围由内部人员参与，工业设计ID可结合合作团队协同。对于涉及样机打样、PCB/PCBA工程实现、DFM/DFA和小批试产的工作，可根据项目要求与相应合作资源衔接。

这些工作不意味着所有项目都需要重新开发整套产品，也不代表拥有自有SMT或EMS制造产线。

如果客户已经具备PCB、外壳、传感器或其他现成设计，也可以根据实际资料和问题范围评估局部研发、功能扩展或工程验证。

具体原理图、PCB文件、BOM、固件源码、结构资料、软件源码及测试文件的交付范围，以双方项目约定为准。

对于智能硬件来说，裸板功能正常是重要的研发成果，但完整产品还需要经过新的验证。

真正的整机样机，不只是把已经完成的PCB装进外壳，而是确认PCB、结构、电源、无线通信和实际使用条件能够共同满足产品要求。

常见问题 FAQ

智能硬件装进塑料外壳后，蓝牙信号也可能变差吗？

可能。塑料外壳的材料、厚度、天线周围的电池、金属件和安装方式都可能影响射频环境，但影响程度需通过实际测试判断。

PCB已经测试正常，是否仍然需要做整机测试？

需要根据产品要求验证装配带来的新增影响，特别是无线、散热、接口、供电及结构可靠性。但不意味着所有裸板测试都必须完整重复。

智能硬件整机发热，是否必须增加散热片？

不一定。应先判断发热来源、实际功耗及热量传递路径，再评估PCB、器件布局、导热材料、外壳或工作策略是否需要调整。

外壳已经开模，PCB装不进去或者天线性能变差怎么办？

需要结合实际尺寸、公差、射频与结构条件评估修改方案。可能涉及PCB布局、内部结构或外壳调整，不能预先保证仅修改某一部分即可解决。
