工业控制板实验室测试正常，为什么安装到现场后容易出现异常？

一块工业控制板，在研发实验室连续运行几个小时，电源正常、通信正常、继电器动作正常，采样数据也很稳定。

但安装到客户现场后，情况却可能完全不同。

电机启动时，控制板偶尔重启；RS485通信原本稳定，换成长线以后开始超时；同一个4～20mA传感器，在实验室读数平稳，装进控制柜后却不断波动。

甚至有些故障并不会立即出现，而是在设备连续运行几个小时，或者环境温度升高以后才开始发生。

面对这些现象，研发人员有时会首先怀疑固件程序存在Bug。

但软件并不是唯一可能的原因。

实验室测试正常，只能证明控制板在已经测试过的条件下能够工作，并不能自动证明它能够适应实际工业现场的全部工况。

工业现场的供电、负载、电缆、接地、温度以及干扰环境，都可能与实验室存在明显差异。

要解释这些问题，关键不是简单地增加测试时间，而是找出实验室没有覆盖到的条件，再通过测量和受控试验逐步确认。

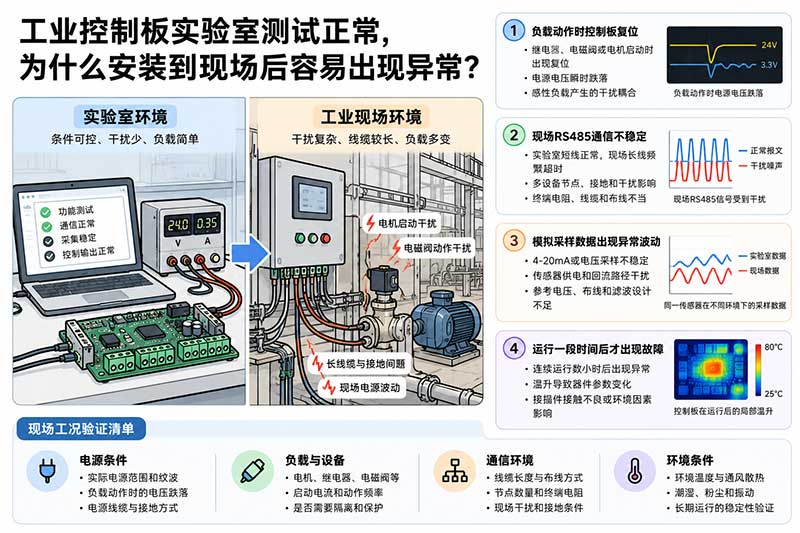

一、继电器一动作，控制板为什么突然复位？

这是工业控制板现场调试时比较典型的一类现象。

实验室使用可调直流电源为主控板供电，程序稳定运行，继电器也能正常吸合。

但安装到设备中以后，一旦电磁阀动作或者电机启动，MCU就可能重新启动。

如果只观察最终结果，很容易认为程序运行不稳定。

实际上，需要先确认复位发生时的电气条件。

例如一台设备使用24V供电，控制板通过DC/DC转换得到5V和3.3V，同时还需要控制电磁阀等外部负载。

在某些供电架构中，负载启动瞬间的电流变化可能引起输入电压跌落。若电源设计裕量不足，或者供电路径存在较大阻抗，主控供电就可能受到影响。

另一种可能是感性负载关断时产生的电压瞬态，通过电源、地线或其他耦合路径影响控制电路。

这两类现象的处理方法并不完全一样。

如果实际原因是电源跌落，仅增加程序延时通常无法解决根本问题；如果问题来自干扰耦合，单纯提高电源额定功率也未必有效。

应该测量什么？

优先观察负载动作前后，控制板输入电源、主控供电和复位信号的变化。

例如同时监测24V输入与3.3V电源，在电磁阀动作时触发示波器记录。

如果可以观察到3.3V异常跌落，并与复位时间相吻合，就能进一步检查电源瞬态响应、走线压降、负载供电路径等问题。

如果供电始终保持正常，却仍然出现复位，就需要进一步确认复位引脚、看门狗、软件复位以及可能的干扰路径。

需要注意，示波器接地方式和测量连接本身也可能影响结果。涉及高压、非隔离电路或不同接地电位时，应使用符合安全要求的测量方法和设备，不能随意连接普通接地探头。

工程验证的目标不是证明某个器件有问题，而是建立故障发生时间与实际电气异常之间的证据关系。

二、实验室RS485正常，为什么到了现场就频繁超时？

另一个常见场景是：研发阶段用一根短线连接控制板和上位机，通信完全正常。

现场安装以后，电缆长度增加，中间经过控制柜，与变频器、电机动力线或者其他现场线路相邻，还可能需要连接多个从站。

这时通信开始出现偶发超时、CRC错误或者数据丢失。

从应用层看，所有问题可能都表现为一句话：

“设备通信失败。”

但通信失败并不一定是通信协议写错。

在实验室中，连接距离短、节点数量少、布线简单，物理层往往具有较好的信号条件。

现场则可能出现不同的共模电压、线路反射、外部噪声耦合和接地电位差。

如果线路较长、节点较多或者速率较高，还需要结合实际拓扑检查终端匹配和偏置设计是否合理。

为什么反复调整超时时间不能解决所有问题？

当通信偶尔失败时，延长超时时间或增加重试次数，可能降低应用层表现出来的失败率。

但如果根本原因是信号质量差，重试只是掩盖了一部分问题。

例如每次通信都需要多次重发，虽然最终数据可以收到，但系统响应时间已经受到影响。

更合理的做法是先将通信故障分开记录。

究竟是完全没有收到响应，还是已经收到但CRC校验失败？是只有某一台设备出现问题，还是多个节点同时异常？故障是否与电机启动、设备接地或者线缆移动有关？

这些现象能够帮助缩小排查范围。

在具备条件时，可以结合差分波形测量、错误计数和现场布线检查，判断通信异常是否发生在物理链路。

对于既有设备改造项目，还应检查厂家规定的通信接口条件，而不是仅根据“都是RS485”就认定不同设备可以直接连接。

协议能够正确解析报文，不等于现场物理链路已经具备足够的可靠性。

三、传感器没有变化，为什么采样值却不断波动？

假设一块工业数据采集控制板需要接入4～20mA压力传感器。

实验室测试时，输入标准电流信号，采样结果平稳，转换精度也符合预期。

安装到设备以后，压力工况基本稳定，但上位机曲线却出现不规则波动。

遇到这种情况，有时会首先增加软件滤波。

例如将原来连续采样的数值改为多次平均，让显示曲线看起来更稳定。

但这需要谨慎。

因为软件滤波只能对已经采集到的数据进行处理，不能代替对干扰来源的判断。

对于模拟量采集系统，可能影响结果的因素包括传感器供电波动、输入信号干扰、采样电阻精度、ADC参考电压稳定性、布线与回流路径，以及不同信号之间的耦合。

如果实际信号受到较大的脉冲干扰，单纯增加平均次数可能让曲线变得平滑，却也可能掩盖真实的快速变化。

怎样判断是传感器问题，还是控制板采样问题？

可以在安全条件下使用已知精度和适用范围的标准信号源，替代现场传感器输入进行对照。

如果接入标准信号以后，采样仍然波动，就需要继续检查采集板的模拟前端、供电、参考源以及周围电气环境。

如果标准信号正常，而接入实际传感器后才发生异常，则应重点检查传感器供电、输出特性、线缆及现场安装条件。

必要时还可以在不同测量位置进行比较，确认异常是从外部信号进入，还是在控制板内部产生。

这里还有一个容易忽略的问题：采样准确度和显示平稳程度不是同一个指标。

一条非常平滑的曲线，仍然可能存在明显系统误差；一条有小幅波动的曲线，也未必意味着测量精度不合格。

因此，模拟采样系统应根据实际测量指标，分别验证准确度、噪声、稳定性和动态响应。

四、为什么有些控制板运行几小时以后才出现故障？

并不是所有现场故障都与瞬态干扰有关。

有些设备刚启动时完全正常，连续运行几个小时后才出现通信异常、采样漂移或者不稳定复位。

这种现象需要考虑时间和温度带来的变化。

实验室进行功能测试时，控制板可能放在开放工作台上，空气流通良好，负载工作时间也比较短。

正式安装后，主控板可能被固定在密闭控制箱内，周围还有电源模块、驱动器和其他发热设备。

同样的电路，在不同散热条件下，器件工作温度可能相差明显。

温度变化可能影响电源器件、模拟参考源、传感器接口及其他电子元器件的工作特性。

例如某些电源器件具有温度保护机制，或者在高温条件下可用电流能力降低。如果负载接近设计边界，就可能只在持续运行以后出现异常。

此外，现场还可能存在接插件接触不良、机械振动、潮湿或其他环境因素。

所以，运行几个小时后才发生故障，并不意味着问题一定出在软件内存或程序逻辑。

对这类问题，应该怎样设计验证？

首先需要记录故障与运行时间、负载状态和环境温度之间的关系。

例如设备空载时能否稳定运行，满负载时是否更容易出现异常；控制柜打开与关闭时是否存在差异；故障前某些器件的温度是否持续上升。

如果确认故障与温度有关，就需要进一步通过适用的温度测试和测量手段定位，而不能仅根据手摸器件发热来判断是否超出工作范围。

如果故障与机械振动或接插件状态有关，则需要检查连接结构、固定方式和对应的环境要求。

实际工业设备可靠性并不是单靠“通电运行24小时”就能证明的。

测试条件应覆盖产品预期遇到的关键温度、负载、供电和运行周期，并依据项目要求确定相应的验证深度。

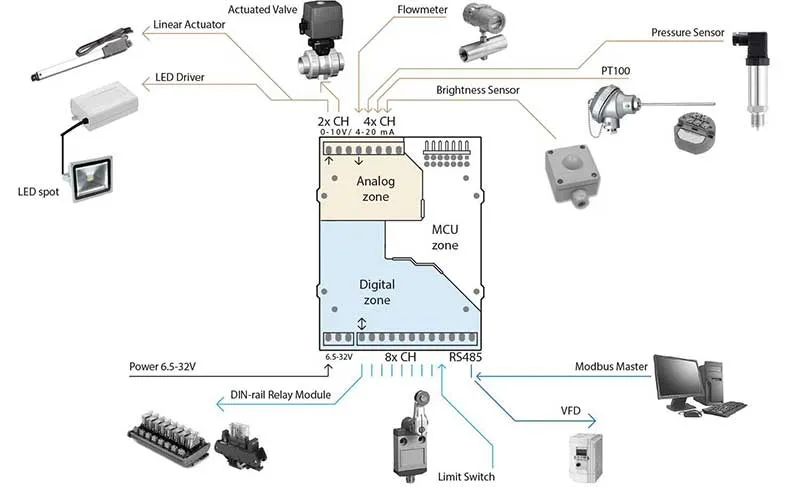

五、把实验室测试条件与现场条件放在一起，差异往往就清楚了

当项目反复出现“研发正常、现场异常”时，建议将两种环境进行对照，而不是先判断到底由硬件还是软件负责。

这张表不是要求每个项目都开展所有测试。

对于没有电机、没有长距离通信，也不需要密闭安装的设备，自然不必机械加入全部验证项目。

真正重要的是：测试条件应从产品实际使用场景中产生。

如果系统需要在电磁阀频繁动作的设备中运行，就应该考虑负载动作时的供电和干扰；如果需要在高温控制柜内连续工作，就应该覆盖相应热环境，而不是只验证室温下的功能。

六、发现现场异常以后，应该先改硬件还是先改固件？

答案通常是：先确定故障原因，再决定修改哪一层。

例如控制板发生偶发重启。

如果测量确认主控电源瞬间跌落，就应该优先检查电源和负载供电设计。

如果电源保持正常，而程序因通信任务阻塞最终触发看门狗，则需要进一步分析固件调度、超时处理或任务状态。

如果RS485通信不稳定，既可能需要改善现场布线和接口电路，也可能需要修正协议超时、数据缓存和异常恢复机制。

同一种故障表现，可能对应不同的整改范围。

因此，工程师应尽量避免只凭现象直接采取措施。

例如没有测量依据就增加滤波电容，可能改变电路的启动特性；没有分析协议与现场通信条件就延长重试时间，可能掩盖通信故障；没有确认异常来源就提高软件滤波强度，可能降低真实信号变化的可观察性。

更合理的处理过程是：

先获得现场异常的可重复条件，记录关键电气和软件状态；然后对可能原因进行针对性验证；确认根因后实施修改，最后在相同工况下复测。

如果整改涉及工业设备的安全控制、隔离、保护或供电系统，应在相应安全条件下实施，不应为了复现故障而取消必要的保护措施。

七、现场可靠性验证，应该在项目的什么阶段开展？

对于定制工业控制板，现场工况的考虑最好从需求阶段就开始。

例如客户只提出“控制4路继电器、读取8路模拟量、带RS485通信”，这些信息还不足以完整确定产品的现场适应性要求。

还需要了解实际供电、负载类型、线缆长度、控制柜环境以及关键异常工况。

进入硬件设计阶段后，可以据此确定电源裕量、接口保护、信号调理、隔离和可测试性等设计要求。

固件设计则需要同步考虑异常检测、通信恢复、故障记录与必要的保护逻辑。

样机完成后，除基本功能联调外，还应尽可能按照实际工况进行测试。

对于部分项目，可以使用适当的负载模拟、电源扰动测试和通信线路模拟，在实验室提前覆盖部分现场风险。

但模拟测试也有边界。

真实工业现场的线缆分布、干扰源、机械安装及环境变化，未必能够被实验室完全复现。因此，部分设备仍然需要结合现场试运行来完成最终验证。

同时，项目自身开展的工程验证也不能直接等同于通过EMC或其他正式认证测试。若产品需要符合相应标准，应根据目标市场、产品类别和适用要求安排独立的符合性评估或第三方测试。
