工业控制板需要同时接RS485、4–20mA、DI/DO和继电器，应该怎么设计？

很多工业设备的控制板需求，一开始看起来并不复杂：几路RS485连接传感器，几路4–20mA采集压力、液位或其他模拟量，再增加一些DI开关量输入、DO输出和继电器，用于读取设备状态或者控制阀门、接触器等执行机构。

真正进入硬件设计后，问题通常不在于“MCU有没有这么多GPIO”。

RS485、4–20mA、DI/DO和继电器属于不同性质的现场接口，它们面对的电压范围、信号形式、接地关系、干扰来源和负载特性并不相同。把这些接口集成到同一块工业控制板上，需要同时处理信号采集、通信、电源、隔离与保护、执行控制以及嵌入式软件状态管理。

因此，一块多接口工业控制板的设计顺序不应该是先选择MCU、再给它接外围电路，而应该先把现场到底要接什么、怎么接、在什么环境下工作定义清楚，再反推控制板架构。

先别急着选MCU，第一步是把现场接口定义清楚

“2路RS485、4路模拟量、8路DI、4路继电器”只能算一个接口数量表，还不能直接作为完整的硬件设计输入。

例如同样是RS485，有的项目只连接一个距离几米的设备，有的则需要在较长总线上挂接多个传感器；有些现场所有设备共用同一套电源和接地体系，有些设备却来自不同配电区域。两种情况下，对隔离、保护、终端匹配和布线的要求可能完全不同。

4–20mA也是如此。需要先确认传感器是二线制、三线制还是独立供电，控制板是否还需要向传感器供电，是否同时兼容0–5V、0–10V等电压输入。如果这些条件没有确认，单独确定ADC型号意义并不大。

DI则要进一步明确输入的是无源触点还是有源电压信号，有源信号的电压范围是多少；DO需要确认它只是向其他设备提供控制信号，还是直接驱动负载。继电器更不能只给出“4路”这个数量，还要明确最终控制的是指示灯、电磁阀、接触器还是其他负载。

在设计开始前，可以先把需求整理到下面这张表中。

真实的工业数据采集设备中，这些接口同时出现并不少见。例如典型遥测终端需求就可能同时包含RS485、RS232、SDI-12、模拟量、DI、DO及继电器控制等接口。

但具体工程项目不能照搬一套固定配置。接口数量和电气条件应该由实际设备决定。

一块多接口工业控制板，可以先拆成几个功能区域

确认现场需求以后，更合理的做法是先建立系统架构，再进入器件选型。

从信号流来看，一块典型控制板可以理解为：

现场传感器/设备 → 接口与保护 → 信号采集或通信 → MCU主控 → 输出驱动 → 执行设备

与此同时，还需要一套电源系统为主控、模拟采集、通信和输出部分供电；如果设备需要联网，还可能继续向上连接工业网关、上位机或IoT平台。

这个分层很重要。

例如4–20mA首先属于模拟采集链，需要完成电流到可测电压的转换、输入保护、信号调理和ADC转换；RS485属于通信链，需要考虑收发器、总线状态和外部通信环境；继电器属于执行链，它产生的开关瞬态和负载干扰又可能反过来影响主控和模拟采集。

如果在原理图阶段只是按照“一个接口找一个参考电路”的方式拼接，单个模块有可能都能运行，但多个模块同时工作时却出现采集漂移、MCU复位或通信异常。

所以工业控制板真正需要设计的是系统边界，而不只是接口数量。

RS485设计的重点，不只是增加一个收发器

RS485使用差分传输，非常适合工业现场设备之间的有线通信，但可靠通信仍然取决于实际总线条件。

首先需要确定节点数量、线缆长度、通信速率和网络拓扑。对于需要终端匹配的总线，终端网络的作用是降低阻抗不连续产生的信号反射；TI的RS-485设计指南也将终端匹配、stub长度、节点和线缆条件作为总线设计的重要内容。

另一个容易被忽略的问题是总线空闲或异常状态。当总线开路、短路或者所有发送器处于高阻状态时，需要考虑接收端如何得到确定逻辑状态。部分RS485器件已经集成fail-safe机制，有些系统则需要结合具体收发器和总线结构设计偏置。

是否采用隔离RS485也不能一概而论。如果设备距离短、接地条件明确，设计策略可能与跨设备、长线或者存在明显地电位差的系统不同。隔离可以解决一部分共模和地环路问题，但也会增加隔离电源、成本、PCB面积和器件数量。

因此设计RS485接口时，需要回答的不是：

“用哪颗485芯片？”

而是：

这条RS485总线实际运行在什么样的电气环境中？

器件选型应该排在这个问题之后。

4–20mA采集不能只看ADC有多少位

工业传感器中经常使用4–20mA电流环。对控制板来说，首先需要将电流信号转换成ADC能够测量的电压，再根据实际精度和安全边界进行输入保护、信号调理和模数转换。

公开的工业4–20mA参考设计通常也不是“采样电阻+MCU ADC”这么简单。例如Analog Devices的工业模拟前端方案包含采样电阻、缓冲/调理、精密基准、ADC以及电源和数据隔离等部分。

但这并不意味着所有控制板都必须复制同一种架构。

采样电阻应该是多少，是否采用外置ADC，是否需要通道隔离，最终取决于输入范围、ADC量程、精度、成本、通道数量以及现场接地方式。

这里还有一个常见误区：

ADC是16位，并不意味着系统就有16位有效精度。

最终误差还会受到采样电阻精度及温漂、基准源、模拟前端误差、PCB噪声、供电以及传感器自身精度影响。对于需要较高测量精度的产品，应该建立完整误差预算，而不是单独比较ADC位数。

另外，如果控制板还负责给4–20mA传感器供电，那么问题会进一步延伸到传感器供电电压、线路压降、同时开启多少个传感器以及整机功耗。

也就是说：

4–20mA接口设计本质上同时涉及采集和供电。

DI、DO和继电器看起来都叫“IO”，实际不是同一个问题

DI主要用于读取现场状态。例如设备开关、限位开关、报警触点、传感器数字输出等，都可能通过DI进入主控。

但“DI输入”本身仍然需要进一步定义。

无源干接点与24V有源输入的硬件完全不同；现场传感器可能是NPN或PNP输出，也可能只是一个机械触点。工业数字输入还可能需要考虑反接、误接、开短路以及抗干扰等问题。TI针对工业数字输入的参考设计本身就将隔离、输入类型和误接诊断作为系统设计的一部分。

DO则是控制板向外输出控制状态，但具体采用MOSFET、高边驱动、低边驱动还是其他输出形式，要由负载决定。

继电器又是另外一类。

继电器虽然也是一种控制输出，但它通过机械触点完成电气切换，可以用于不同电压体系之间的控制。不过，当负载从小功率指示设备变成电磁阀、接触器甚至电机时，触点所面对的启动电流、感性反冲和寿命条件都会变化。

因此“4路继电器”并不是一个完整需求。

在确定继电器和外围电路之前，至少需要知道它究竟控制什么负载。

对于较大的执行设备，控制板上的继电器甚至可能只负责驱动外部接触器，而不是直接承受最终负载。

接口确定以后，再做MCU资源预算

到了这一步，才适合真正讨论主控芯片。

MCU选型不是简单统计：

2个UART + 8个ADC + 20个GPIO，所以这个芯片够用。

实际还需要检查UART、ADC、SPI、I²C、定时器、中断、DMA以及引脚复用关系。

例如同一个MCU看起来有多个UART和ADC，但某些引脚可能与SPI、调试口或其他外设复用。如果产品后期又增加Ethernet、4G、屏幕、存储或者CAN，很容易在PCB已经完成之后才发现资源冲突。

软件资源也一样重要。

需要保存多少配置参数？有没有日志？通信协议是否复杂？是否需要OTA？多个RS485设备是否要并行轮询？有没有本地控制策略？

这些问题会影响Flash、RAM、实时性以及软件架构。

因此更合理的流程是：

先画设备资源表，再选主控平台。

而不是先选一个习惯使用的MCU，再想办法把全部需求塞进去。

PCB布局和电源设计，往往决定样机“能不能稳定一起运行”

工业控制板通常会同时存在低电平模拟信号、数字主控、高速开关电源、RS485通信以及继电器等开关负载。

这意味着PCB布局不能只解决“器件是否放得下”。

模拟采集区更关心低噪声和参考稳定性，数字主控区会产生数字开关噪声，DC/DC属于高di/dt区域，而继电器和外部负载动作又可能带来明显的瞬态干扰。

如果这些区域的供电、回流路径和布局关系处理不合理，很容易出现一种典型现象：

单独测试4–20mA很正常，单独测试继电器也正常，但继电器频繁动作以后模拟量开始跳变。

或者：

RS485单独运行正常，但所有传感器和输出同时运行后偶发通信错误。

这类问题往往不能靠修改几个固件参数彻底解决。

因此原理图设计阶段就应该同时规划模拟、数字、通信、功率输出和电源区域，而不是等PCB布局时再决定。

嵌入式软件负责的，不只是“把接口读出来”

当硬件接口全部建立以后，设备能否长期运行，很大一部分取决于固件怎样管理这些接口。

例如RS485不仅要发送和接收，还需要处理轮询调度、超时、重试和设备离线；DI可能需要消抖和状态确认；4–20mA需要转换为实际工程量并检测越界或异常数据；继电器控制可能需要互锁，避免两个不允许同时动作的执行器被同时打开。

如果设备还要连接上位机或者IoT平台，固件通常还需要处理参数配置、数据协议、状态上报、故障码、配置持久化以及断电恢复。

因此工业主控板的硬件和嵌入式软件不能完全分开设计。

硬件负责建立可靠的电气边界，软件负责管理设备的运行状态和异常过程。两者只有放在一起考虑，才能真正形成一台设备，而不是一块“接口都能通”的PCB。

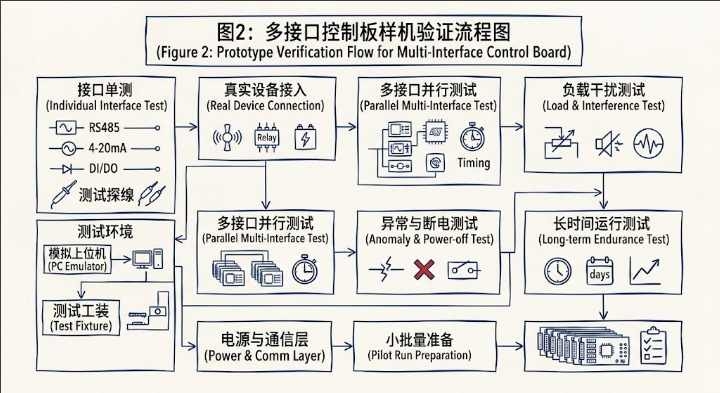

第一版样机，不应该只验证“每个接口能不能用”

一块工业控制板完成首版样机以后，如果只逐个测试RS485、4–20mA、DI和继电器，很容易得到一个过于乐观的结论。

真正应该关注的是组合运行状态。

先完成单接口功能验证，然后逐渐接入真实传感器和执行器，再让通信、采集和输出同时工作。例如在继电器连续动作的同时观察模拟量是否漂移，在多台RS485设备轮询过程中检查丢帧和恢复，在外部设备掉线后确认系统能否识别并恢复。

还应验证断电重启、异常接线、外设拔插、通信中断以及长时间连续运行。

如果项目后续需要进入小批量生产，样机阶段还应该逐步考虑测试点、烧录方式、自检程序以及生产测试工装，而不是等PCBA准备生产之后再补这些设计。

这样做的目的不是把第一版样机一次做成最终产品，而是尽早发现：

哪些问题来自单一接口，哪些问题只有整机运行时才会出现。

找开发公司之前，客户最好先准备哪些资料？

如果准备开发一块专用工业控制板，前期信息越完整，方案、周期和成本评估就越准确。通常建议先准备接口数量与电气类型、实际连接的传感器或执行设备资料、通信协议、供电条件、负载参数、通信距离、安装环境、PCB和结构限制，以及是否还需要上位机、网关或云平台等系统需求。

对于现阶段还没有完整规格书的项目，也没有必要一开始就把每颗器件确定下来。更现实的做法是先把现场设备、信号流、控制关系和异常情况整理清楚，再由研发团队完成接口架构、主控平台、电源和保护方案的细化。

这也是定制工业控制板与直接购买通用I/O模块最大的区别之一。

通用模块解决的是已经标准化的接口问题，而专用主控板还需要结合具体设备，把采集、通信、控制、嵌入式软件以及后续整机验证统一设计。
