主控板接口、电源、负载与保护电路如何协同设计？

主控板设计看起来像是在一块PCB上完成若干相对独立的模块：MCU负责控制，接口负责连接传感器和外部设备，电源负责供电，MOSFET或继电器负责驱动负载，再增加一些保护器件。

但真正进入工程设计以后，这些模块很难完全分开。

一个外部接口使用什么电压，会影响电源域和电平转换；一个电磁阀需要多大启动电流，会影响驱动器件和电源容量；负载切换产生的干扰，又可能反过来影响MCU复位、ADC采样和通信稳定性。

所以主控板设计真正需要解决的，并不是“把每个模块都画出来”，而是：

接口、电源、负载、控制和保护能否在真实工作状态下形成一个稳定的整体。

一、主控板设计应该从外部设备开始，而不是先从MCU开始

很多主控板方案一开始就进入MCU选型。

实际上，更合理的顺序通常是先确认：

这块板到底要连接什么。

因为主控板的电气架构，很大程度上是由外部设备决定的。

例如一块工业控制板可能需要同时连接：

• 24V开关量输入；

• 4–20mA传感器；

• RS485设备；

• 编码器；

• 继电器；

• 电磁阀；

• 直流电机；

• 上位机或网关。

这些对象对主控板的要求完全不同。

24V输入不能直接接到3.3V MCU；模拟量采集还需要考虑量程和信号调理；电磁阀、电机等负载的工作电流远高于GPIO能够直接驱动的范围；长距离通信还会涉及接地、隔离和浪涌。

因此，主控板架构最好先从“外部接口和负载清单”反推内部设计。

二、接口设计不能只确认“是什么协议”

项目需求中经常写：

“需要一路RS485。”

“需要两个UART。”

“需要四路数字输入。”

这些信息还不足以直接开始原理图设计。

以数字输入为例，还需要确认输入电压范围、有效电平、是否共地、输入频率以及现场线缆长度。

如果是24V工业输入，就需要把外部高电压转换为MCU可以安全识别的逻辑电平，同时考虑过压、反接、浪涌和干扰。

RS485也是类似。

仅知道“使用RS485”还不够，还要进一步明确：

通信距离、节点数量、速率、终端方式、是否隔离，以及现场是否可能存在较大的地电位差。

因此，一条接口真正的设计输入应该包含：

电气条件 + 通信/信号规则 + 工作环境。

这也是为什么同样叫“RS485接口”或“数字输入”，不同项目中的电路实现可能差别很大。

三、主控板通常不是只有一个电源域

简单设备可能只有：

输入电源 → 5V → 3.3V。

但工业控制板、智能设备和多负载主控板往往会形成多个电源域。

例如：

• MCU与逻辑电路使用3.3V；

• 某些传感器使用5V；

• 继电器线圈使用12V；

• 电磁阀或执行器使用24V；

• 模拟采集部分可能需要独立低噪声电源。

这时真正需要关注的，不只是“每路电压够不够”。

还要判断各电源域之间是否互相影响。

例如负载动作时24V输入产生明显波动，如果后级3.3V电源抗扰能力不足，就可能引起MCU复位。

又例如数字负载和模拟采集共用不合理的供电或回流路径，可能导致ADC数据产生明显噪声。

因此，主控板的电源设计应该同时考虑：

功率需求、瞬态变化、噪声和电源域之间的耦合。

四、为什么平均电流不能直接用于电源设计？

一些主控板项目会根据设备“平均功耗”选择电源。

这在静态情况下可能没有问题，但对继电器、电机、无线模组和电磁阀等负载来说，平均值并不能代表真实峰值。

例如一个电机稳定运行时电流只有1A，但启动或堵转时可能明显高于正常运行电流。

如果电源和PCB走线只按照1A设计，那么设备可能表现为：

平时运行正常，但每次启动电机都会重启；

或者继电器和电磁阀同时动作时通信异常。

因此，电源容量需要根据不同状态进行分析。

更实用的做法是建立一份负载预算：

真正的供电设计应该看最不利工作组合，而不是只算平均值。

五、MCU GPIO为什么不能直接等同于“输出接口”？

在软件里，一个GPIO输出高低电平非常简单。

但从硬件角度看，GPIO只是逻辑信号源，它能提供的电流非常有限。

如果外部要控制：

继电器、电磁阀、灯带、电机或其他功率器件，就需要增加驱动级。

常见方案可能包括：

• 三极管；

• MOSFET；

• 专用驱动芯片；

• 继电器；

• H桥。

具体选择要看负载电压、电流、开关频率、是否需要正反转，以及是否需要电气隔离。

例如一个24V电磁阀，通常不会由MCU直接驱动，而是由MCU控制MOSFET或驱动器，再由功率级控制实际负载。

所以工程上更准确的理解是：

MCU决定“什么时候动作”，驱动电路负责“有没有能力让负载动作”。

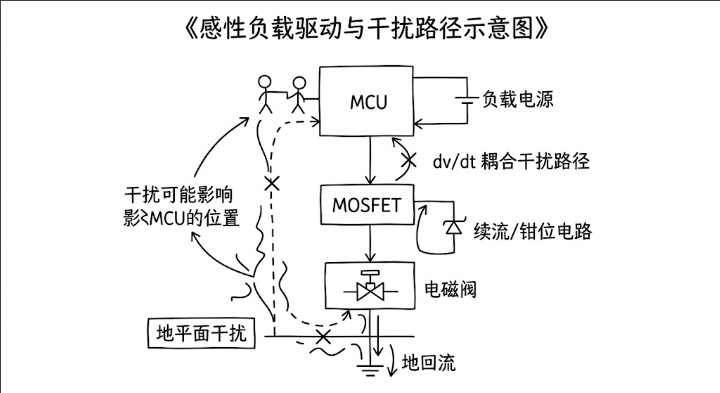

六、感性负载为什么需要特别处理？

继电器、电磁阀、电机和部分线圈类执行器都属于感性负载。

这类负载在断电瞬间会释放储存在电感中的能量。

如果没有合适的续流、钳位或吸收措施，可能产生较高的瞬态电压。

这种瞬态不一定立即烧毁器件，但可能带来很多难以定位的问题。

例如：

MCU偶发复位；

RS485通信突然中断；

附近模拟信号出现尖峰；

MOSFET长期工作后可靠性下降。

因此，在感性负载设计中，需要考虑如何让断电能量得到安全释放。

具体可能采用续流二极管、TVS或其他吸收方式，但选择不能只看“有没有保护”。

因为不同方案还会影响负载释放速度。

例如某些电磁执行器需要快速释放，如果只采用普通续流方式，虽然保护效果较好，却可能导致释放动作明显变慢。

所以保护本身也属于系统性能的一部分。

七、MOSFET选型为什么不能只看额定电流？

MOSFET规格书上可能写着几十安培甚至更高额定电流。

这并不意味着在任何PCB和散热条件下都可以长期工作在该电流。

真正需要关注的通常包括：

导通电阻、栅极驱动电压、功耗、封装和热设计。

例如MCU输出只有3.3V，就需要确认MOSFET在实际Vgs条件下是否能够充分导通，而不是只看规格书中更高栅压下的Rds(on)。

如果MOSFET没有完全导通，导通损耗增加，器件温升也会升高。

因此主控板功率器件选型要结合：

控制电压 + 实际电流 + 开关频率 + PCB散热条件

一起判断。

八、什么时候应该考虑电气隔离？

隔离并不是工业控制板必然要加的配置。

是否需要隔离，取决于两个系统之间的电气关系和风险。

例如主控板连接的外部设备与自身电源体系完全独立，或者现场存在明显地电位差时，隔离可能有助于降低故障传播和共模干扰。

常见可能涉及隔离的部分包括：

RS485、CAN、数字输入、模拟采集或特定电源。

但隔离也会增加成本、PCB空间和电源复杂度。

因此不能形成：

“工业设备一定全部隔离”

这样的机械规则。

更合理的判断是：

如果两个电气系统之间存在较强干扰、地环路、故障传播或安全风险，就应该评估隔离的必要性。

如果所有设备处于同一稳定低压电源体系，过度增加隔离反而可能造成不必要的复杂度。

九、输入保护要解决哪些真实风险？

主控板外部接口的风险通常来自真实使用过程，而不是实验室正常接线。

例如：

用户把正负极接反；

24V错误接到低压输入；

信号线发生短路；

人体静电接触接口；

长线引入浪涌；

现场人员带电插拔。

因此，输入保护的目标不是追求“一切情况都不会损坏”，而是明确哪些错误属于设计必须承受的合理边界。

常见考虑可以包括：

反接、过压、过流、ESD和浪涌。

不同接口的保护等级也不一定相同。

一个隐藏在设备内部、只由专业人员接线的接口，与一个用户频繁插拔的外部接口，实际风险不同。

因此保护电路应该根据：

接口暴露程度 + 使用环境 + 故障后果

决定，而不是统一堆叠所有保护器件。

十、保护器件的位置为什么同样重要？

保护器件不仅要“选对”，还要“放对”。

例如TVS如果离外部连接器很远，浪涌或ESD电流可能已经在PCB内部走过较长路径，保护效果就会下降。

通常更合理的思路是：

让外部异常能量在进入敏感电路之前，尽可能靠近接口处被限制或泄放。

这会涉及：

连接器位置、TVS位置、回流路径以及PCB布局。

所以保护设计不是原理图完成后“再加几个器件”。

它必须与PCB布局一起考虑。

十一、数字电路和模拟采集为什么容易互相影响？

很多主控板同时承担：

控制 + 数据采集。

例如一边驱动继电器和电机，一边读取温度、压力或模拟量。

这两类电路对电源和地的要求不同。

数字和功率电路会产生较大的开关电流，而模拟采集更关心低噪声和稳定参考。

如果布局和回流路径处理不合理，就可能出现：

继电器一动作，ADC值就跳；

电机PWM改变时，传感器曲线出现周期性噪声。

这时问题并不一定在ADC精度，也可能来自电源、接地和PCB布局。

因此，混合信号主控板需要从系统层面考虑：

功率电流应该从哪里走，敏感信号应该避开什么。

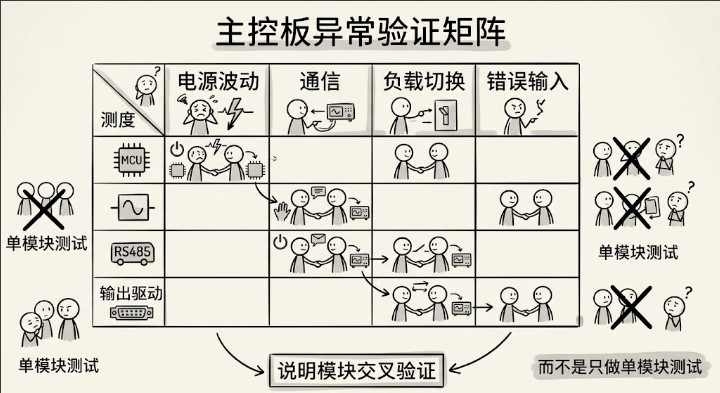

十二、通信、电源和负载为什么要一起做异常测试？

主控板样机第一次上电后，很容易只测试：

通信是否正常；

继电器能否动作；

传感器有没有数据。

这些都是必要的，但还不够。

真正容易暴露协同问题的，往往是多个功能同时运行。

例如：

RS485正在高速通信时反复吸合继电器；

ADC采集过程中启动电机；

电源输入从正常电压降到边界值；

负载突然断开或重新接入。

这些组合状态可以帮助发现：

供电裕量不足、地噪声、EMI、软件异常恢复和接口保护等问题。

所以主控板验证不应该只把各个模块分别“打勾”，还需要观察：

模块相互影响以后，系统是否仍然稳定。

十三、主控板设计为什么需要给软件留下可诊断条件？

一个设计在实验室出现问题并不可怕。

真正麻烦的是：

出现问题以后无法判断原因。

因此硬件设计最好预留一定的可诊断能力。

例如关键电源测试点、SWD/JTAG、UART日志口，以及必要的状态信息。

固件侧也可以配合记录：

复位原因、通信错误、异常状态和关键故障码。

这类设计对最终用户未必可见，但对于样机联调和后续现场维护非常有价值。

如果为了缩小PCB，在第一版就完全取消调试接口和测试点，一旦出现偶发问题，定位成本可能明显增加。

十四、主控板接口、电源和负载设计应该怎样形成闭环？

比较成熟的主控板设计，不应该是：

MCU工程师完成MCU部分，电源工程师完成电源，其他模块最后再拼接。

更合理的是围绕实际工作场景逐步闭环。

例如要控制一个24V电磁阀，就需要连续回答：

负载需要多少电流？

由此确定驱动器件。

负载断电会产生什么反冲？

由此确定吸收方案。

负载动作对24V输入有什么影响？

再检查电源容量。

电源波动会不会影响MCU和通信？

进一步检查电源域和布局。

现场接线错误时能否承受？

最后回到接口和保护。

这就是主控板工程设计中最重要的一点：

一个模块的参数通常会改变另一个模块的设计条件。

十五、什么时候说明主控板架构需要重新评估？

第一版原理图并不是一旦画完就不能再调整。

如果设计过程中发现以下情况，就应该重新评估整体架构，而不是不断增加补丁：

例如电源余量已经非常小，却还在持续增加负载；MCU外设资源已经用满，但后续仍明确需要增加接口；多个隔离模块让PCB面积和成本大幅增加；或者功率部分对模拟采集产生持续干扰。

这类问题通常说明当前设计已经接近边界。

继续局部修补，可能让系统复杂度越来越高。

在这种情况下，重新划分模块、电源域甚至更换主控平台，长期成本反而可能更低。

十六、北京心玥科技如何参与主控板和控制板开发？

北京心玥科技有限公司可根据项目需求参与主控板、控制板及其他电子产品的软硬件研发。

相关工作可以从需求和系统架构开始，也可以在已有产品方案、原理图、PCB或样机基础上继续开发和优化。

在主控板项目中，可根据实际范围涉及：

接口定义、电源方案、主控及外围器件、负载驱动、通信、嵌入式固件、PCB设计、样机调试以及与上位机、Web、APP或IoT平台的系统联调。

对于进入试产或后续量产的项目，还可以结合DFM/DFA、BOM、PCBA打样、FAI、测试工装、合作工厂及供应链开展工程衔接。

不同项目对隔离、保护、EMC、可靠性和认证的要求差异较大，因此不会采用完全固定的控制板架构。

实际设计和交付内容，应根据产品使用环境、功能要求和双方项目约定确定。

主控板真正需要解决的并不是：

“能不能把这些接口全部接到MCU上。”

而是：

这些接口、电源和负载在真实设备里同时工作时，是否仍然安全、稳定并具备后续维护条件。

这才是从功能电路走向工程化控制板的关键区别。

常见问题 FAQ

主控板设计应该先选MCU还是先确定接口？

通常应先明确核心功能、接口、负载和通信需求，再进行MCU资源匹配。如果先固定MCU，后续才发现UART、ADC、PWM、GPIO或算力不足，容易增加改版成本。

MCU可以直接驱动继电器吗？

通常不能直接驱动线圈负载。MCU GPIO主要用于逻辑控制，需要通过三极管、MOSFET、驱动芯片等功率级控制继电器，并根据线圈特性设计相应保护。

控制板所有外部接口都需要加隔离吗？

不一定。是否隔离需要根据电气环境、地电位差、干扰、安全风险和成本综合判断。过度隔离也会增加电路和电源复杂度。

为什么继电器动作时会导致主控板复位？

可能与电源瞬态、电磁干扰、感性反冲、接地或PCB布局有关。应结合电源波形、复位原因和实际负载动作进行排查。

24V工业控制板为什么不能只考虑24V输入是否正常？

因为现场还可能存在电压波动、反接、浪涌和负载突变。输入电源设计需要考虑允许范围以及异常条件下的保护能力。

主控板第一版已经可以运行，还需要做异常测试吗？

需要。正常功能只能证明系统在正常条件下可以工作。实际产品还需要验证负载切换、电源波动、通信异常和错误输入等边界状态。
