作为一名PCB设计工程师，你是否也遇到过这些问题：原理图用一个工具画，PCB布局用另一个，文档存在本地文件夹，协作靠微信传文件？工具碎片化不仅浪费大量时间，还容易导致文件版本混乱、设计意图丢失，新人培训更是难上加难。
心玥科技硬件设计作为一款全流程电子设计自动化工具，最大的优势就是把从概念到制造的整个设计流程都整合到了一个统一的平台上。不用再在多个工具之间来回切换，所有设计数据、文档和协作都在同一个地方完成，让团队能够真正专注于设计本身，而不是管理工具。
01 统一设计环境：告别工具碎片化，一个平台搞定全流程
工程团队最大的效率杀手，往往不是设计本身，而是分散在各个地方的工具、文件和协作平台。原理图捕获、PCB布局、系统设计、文档管理和团队协作都在不同的地方进行，这使得保持设计一致性、培训新团队成员以及随着项目进展理解设计意图变得异常困难。

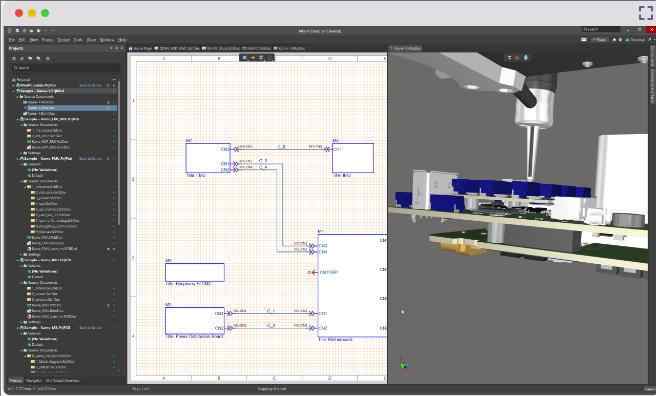

心玥科技硬件设计通过将整个电子设计工作流程统一到一个连贯的环境中，彻底解决了这个问题。在这一部分，我们将带你熟悉心玥科技硬件设计的统一设计环境，掌握这些核心功能：
- 登录并连接到心玥科技365工作区，实现共享数据访问、统一许可管理和实时协作，所有团队成员都能在同一个平台上同步工作
- 快速熟悉统一设计界面，包括设计空间、侧边面板、活动栏和项目结构，提升日常工作效率
- 根据个人习惯和项目需求配置全局偏好设置，让工具适配你的工作方式，而不是反过来
- 在统一的项目框架下创建和管理各类项目，包括单PCB、多板系统和线束设计
- 在原理图、PCB布局、系统原理图和线束文档之间无缝切换，所有模块都采用相同的放置和编辑逻辑，学习成本极低
- 利用团队共享的工作区内容、设计模板和示例项目，保持设计风格一致，大幅减少项目初始化时间
- 通过线程式评论和@提及功能集中管理反馈，支持桌面、浏览器和移动设备多端访问，随时随地参与协作
- 实时查看团队成员的工作状态，跟踪设计变更，有效避免重复编辑和版本冲突
通过统一设计环境，心玥科技硬件设计彻底打破了工具之间的壁垒，将设计、数据和协作完美融合。团队能够获得更好的项目可见性，减少不必要的交接环节，从概念到发布的整个流程都变得更加顺畅，项目推进速度更快，风险也更低。
02 自动化设计输出：告别手动导出，一次生成完整制造包
很多PCB设计工程师都有过这样的经历：项目快结束了，还要花好几天时间导出各种制造文件，Gerber、钻孔文件、BOM、装配图……一个都不能少。而且只要设计有一点改动，所有文件都要重新导出一遍，不仅耗时，还很容易出错，一旦把错误的文件发给工厂，后果不堪设想。
传统的制造交付物生成方式，通常依赖断开的导出步骤、自定义脚本或手动检查表，这种方法天生脆弱——文件可能会与设计不同步，产品变体可能会被遗漏，而最后一刻的更改往往需要耗时的返工。
心玥科技硬件设计的输出作业功能，彻底解决了这个问题。它可以直接从实时设计数据中自动化生成所有制造、组装和文档输出，确保文件永远与设计同步，大幅减少发布过程中的摩擦和错误。掌握这些核心功能，让你的设计输出效率提升10倍：
- 将所有制造、组装、文档和BOM输出集中管理在一个输出作业文件中，不用再分散保存多个文件
- 一键生成标准制造数据，包括Gerbers、ODB++、IPC-2581和NC钻孔文件，所有设置保持一致，避免人为错误
- 自动生成装配输出，包括拾放文件、装配图，还支持针对不同产品变体生成对应的构建文件
- 嵌入动态BOM和报告，它们会与设计变更和配置变体自动同步，永远不会出现BOM与设计不一致的情况
- 每次设计更新后，只需点击一次按钮，就能重新生成整个制造包，所有文件都会自动更新
- 发布完整、可重复的制造输出集，确保工厂收到的永远是当前最新、经过批准的设计版本
心玥科技硬件设计把原本手工、易出错的制造交付物生成过程，变成了自动化、设计驱动的工作流程。它不仅大幅减少了发布过程中的摩擦和等待时间，还从根本上杜绝了文件过时或错误的问题，每次都能给制造团队提供准确、完整的生产资料。
03 ECAD-MCAD协同设计：告别文件互传，实现双向实时同步
当电气和机械团队依赖文件导出、屏幕截图和手动对齐来传达更改时，ECAD-MCAD协作常常会崩溃。板形更新被遗漏，元件放置偏移，诸如保持距离或高度限制等机械约束在布局中直到太晚才出现——那时修复成本已经非常高昂。
心玥科技Co硬件设计通过心玥科技Workspace在心玥科技硬件设计和所有主流MCAD工具之间建立了双向实时同步通道，让两个团队在不断发展的设计意图上保持一致。掌握这些核心功能，让跨部门协作不再是噩梦：
- 通过心玥科技365工作区（或企业服务器工作区）连接ECAD和MCAD团队，使用Co硬件设计面板统一管理所有协作
- 将ECAD设计快照推送到工作区，并直接拉入MCAD作为板组件，彻底告别基于文件的手工传递
- 在MCAD中进行机械编辑（板形修改、安装特征添加、关键元件放置），并一键推回ECAD，ECAD端会将其作为结构化的更改集进行审查
- 在ECAD中查看Co硬件设计的更改列表，选择性地接受更新，确保只有经过批准的修改才能进入PCB设计
- 使用MCAD定义的禁止区域和文本注释区域来传达机械意图，确保受限区域和放置约束在适当的时间对ECAD可见
- 使用拉取-推送工作流（以及自动保存推送）安全地进行迭代，有效减少覆盖和版本偏移问题
心玥科技Co硬件设计将脆弱的文件交换替换为受控的双向同步工作流程，帮助电气和机械团队更早地发现贴合和放置问题，大幅减少后期返工，让两个领域始终反映相同的设计现实，以更高的信心推动项目更快前进。
04 RF&HDI高速高密度设计：内置专业工具，轻松搞定高性能板卡
随着电子设备向小型化、高速化发展，RF和HDI设计已经成为越来越多PCB工程师必须掌握的技能。但传统的EDA工具往往缺乏专门的高速高密度设计功能，需要工程师手动计算和验证，不仅效率低下，还容易出错。
心玥科技硬件设计内置了完整的RF和HDI设计工具链，将高密度结构、高速限制和布线整合到一个统一的工作流程中，帮助团队自信地设计高性能板卡。掌握这些核心功能，让你的高速设计事半功倍：
- 在层压板管理器中定义HDI就绪的堆叠结构，包括材料选择、层结构配置、微通孔策略和可选的后钻孔设置
- 创建受控阻抗配置文件，并通过布线规则自动应用，确保在所有启用的层中走线宽度和差分间隙保持正确
- 使用xSignals和差分对功能识别关键的高速信号路径，确保约束目标真正反映端到端的信号行为
- 对密集布线、关键时序网络进行交互式布线，同时自动保持阻抗、间隙和返回路径的完整性
- 在布线过程中，通过实时反馈应用、监控和调整长度及匹配长度约束，确保时序要求得到满足
- 通过返回路径检查、批量设计规则检查（DRC）和布局前后的信号完整性分析，全面验证信号质量
心玥科技硬件设计让高速高密度设计不再是少数专家的专利，普通工程师也能借助内置的专业工具，快速设计出可制造的高性能板卡，减少返工，缩短项目周期。
05 统一多板和线束设计：从源头避免系统集成问题
当产品涉及多个印刷电路板和线束时，集成风险往往会在开发的后期才显现出来——引脚分配错误、连接器不匹配、线束长度不正确或机械配合问题，这些问题直到组装或测试阶段才被发现，此时修复成本已经非常高。
心玥科技硬件设计提供了统一的多板和线束设计环境，让你可以在同一个平台上一起设计、连接和验证多板系统和线束，确保电气和机械意图从一开始就保持一致。掌握这些核心功能，从源头避免系统集成问题：
- 尽早定义线束布线和布局，确定针到针的连接性、线束结构和物理长度要求
- 建立系统级的多板原理图，将每个PCB表示为一个独立的连接模块，清晰展示整个系统的连接关系
- 将子PCB项目中的连接器、引脚和网络数据自动同步到系统设计中，确保数据一致性
- 将线束定义直接链接到多板原理图，确保布线和系统意图始终保持一致
- 使用ERC和连接管理器全面验证板子和线束之间的逻辑连接，提前发现引脚分配错误
- 在3D环境中组装整个系统，定位电路板并验证其与外壳、配件的机械贴合，进行全面的碰撞检查
- 生成系统级的物料清单（BOM）和涵盖电路板、线束和最终组装的图纸文件
心玥科技硬件设计将线束设计、系统原理图和物理多板组装连接到一个单一的工作流程中，让团队可以更早地发现集成问题，减少后期返工，以更高的信心和可预测性将概念转化为系统级发布。
06 高效PCB布线：基于约束的自动化布线，提升布局质量和效率
PCB布线是整个设计过程中最耗时、最繁琐的环节之一。传统的手工布线方式不仅效率低下，而且很难保证所有布线都符合设计规则，经常需要花费大量时间进行后期清理和修正。
心玥科技硬件设计提供了强大的基于约束的布线引擎，将布线从一个手工、易出错的任务变成了一个自动化、规则驱动的工作流程。掌握这些核心功能，让你的布线效率和质量大幅提升：
- 提前定义宽度、间隙、阻抗、差分对和HDI通孔结构的布线约束，让规则从一开始就驱动布线行为
- 使用推、抱和绕行三种交互式布线模式，在保持可制造间隙的同时轻松导航密集布局
- 切换图层和循环通过过孔类型是根据图层堆栈和布线规则自动允许的，避免违反设计规则
- 使用多轨道路由功能将总线和相关信号一起布线，同时自动保持间距和对齐
- 使用交互式长度和差分对调谐工具对关键和高速信号进行精确调谐，确保时序要求
- 修改现有的走线和元件放置时，心玥科技会自动推移、平滑和重新绘制铜线，保持布线整洁
- 使用DRC验证最终布局，确保布线符合所有定义的约束条件
心玥科技硬件设计的布线工具大幅减少了后期清理工作，提高了布局质量，帮助团队更快、更自信地完成复杂的PCB设计。
07 嵌入式供应链管理：从设计阶段就规避供应链风险
供应链风险和成本问题通常会在太晚的时候才显现出来——在设计完成、零件选定以及采购发现短缺、价格上涨或过时之后。当组件智能存在于设计环境之外的独立工具和电子表格中时，团队被迫进行被动的零件更换、匆忙的ECO（工程变更订单）和延误的进度。
心玥科技硬件设计将实时供应链智能直接嵌入到BOM中，让采购现实从一开始就影响设计决策。掌握这些核心功能，从设计阶段就规避供应链风险：
- 使用ActiveBOM作为实时、与设计相关的BOM，它会与原理图和PCB数据自动保持同步
- 通过集成Octopart和IHS Markit等权威来源，自动丰富BOM项目，实时获取价格、可用性、生命周期和合规性数据
- 早期识别生命周期风险、过时警告和供应限制，还可以选择性地从SiliconExpert和Z2Data获取高级见解
- 在BOM中直接比较不同供应商的价格、库存水平、交货时间和批准的替代品，做出更明智的零件选择
- 使用结构化物料清单编辑、工程变更订单（ECOs）和上下文评论进行组件更改协作，确保工程和采购团队始终保持一致
心玥科技硬件设计将物料清单从一个静态导出变成了一个动态的真相来源。团队可以更早地了解风险和成本，更快地应对市场变化，在发布时更加自信——而不会破坏设计流程或依赖于相互独立的工具。
08 刚柔PCB设计：统一环境下的机电一体化设计
刚柔PCB设计通常在电气堆栈、机械区域和折叠意图被单独定义时出现故障。板区可能不符合预期的弯曲行为，子堆栈被错误应用，机械适配问题直到晚期原型或物理模型才被发现。
心玥科技硬件设计提供了原生的刚柔PCB设计功能，让你可以在同一个连通的环境中定义堆栈、区域和弯曲，保持电气、机械和制造意图从一开始就保持一致。掌握这些核心功能，让刚柔设计不再有风险：
- 根据设计复杂性和重叠要求选择适当的标准或高级刚柔PCB模式
- 定义每个区域的刚性和柔性子堆栈，使用正确的材料、铜和电介质结构
- 在X-Y平面上规划板区域，并将适当的子堆栈分配给每个刚性和柔性区域
- 定义弯曲线，使用真实的弯曲角度和半径来表示在组装和使用过程中电路板将如何折叠
- 在刚性和柔性区域之间布线信号，同时遵守特定区域的层叠和柔性感知设计实践
- 使用折叠状态控制来检查平面和折叠配置的贴合度和可行性，以3D方式可视化设计
- 使用ECAD-MCAD协同设计与机械团队合作，保持板形状和组件更改的一致性
- 记录刚性柔性板设计，输出反映当前层压板堆叠和区域定义的制造就绪文件
心玥科技硬件设计将刚性-柔性设计从一个有风险的机电交接变成了一个统一的工作流程——在那里，子堆栈、区域、弯曲、布线和文档保持连接。团队可以更早地发现适合和制造问题，减少物理模型和重新设计，以更高的信心和可预测性将刚性-柔性设计移交给制造。
PCB设计从来都不是一个孤立的环节，它涉及到电气、机械、制造、供应链等多个方面。传统的碎片化工具链，已经无法满足现代电子产品快速迭代、复杂多样的设计需求。
心玥科技硬件设计作为一款全流程电子设计自动化工具，从统一设计环境、自动化设计输出、跨部门协同设计，到高速高密度设计、多板系统设计、供应链管理，再到刚柔板设计，覆盖了从概念到制造的整个产品开发周期。它不仅大幅提升了工程师的工作效率，还从根本上降低了设计风险，缩短了产品上市时间。
作为心玥科技的核心产品之一，我们一直在不断优化和完善心玥科技硬件设计的功能，致力于为电子设计工程师提供最好的工具和服务。无论你是刚入门的PCB设计新手，还是经验丰富的资深工程师，心玥科技硬件设计都能帮助你更高效、更自信地完成设计工作。
如果你想了解更多关于心玥科技硬件设计的信息，或者想要申请免费试用，欢迎随时联系我们。
