如何成为PCB设计师？2026技能栈、学习路线、IPC认证与职业发展

PCB印制电路板是一切电子设备的物理载体，小到可穿戴设备，大到AI服务器、航天器，产品功能的实现、量产良率、长期可靠性，都高度依赖PCB设计师的输出。

2026年，AI算力板卡、新能源汽车电子、高阶HDI、柔性电路大量落地，行业对PCB设计师的能力要求发生明显变化：只完成连线布局已经无法满足项目需求，懂制造工艺、信号电源完整性、DFM可制造性，能够平衡性能‑成本‑量产良率的复合型人才缺口持续扩大。

本文从行业现状、必备能力、学习路径、认证、资源、职业发展、行业新趋势完整讲解如何成长为一名合格的PCB设计师。

一、2026 PCB行业人才现状

全球PCB市场持续扩张，AI服务器、医疗电子、物联网、可穿戴设备拉动高端板卡需求。行业面临一个现实矛盾：基础Layout人员供给充足，但精通高速、高密度、大功率、HDI板的成熟设计师存在明显缺口。

很多企业反馈，普通只会画2‑4层板的人员容易招聘；而能够独立处理8层以上高速板、AI加速器硬件、射频电路，同时理解板厂制造约束的工程师，人才竞争激烈。

> 心玥科技独家观点

> 2026年PCB设计师的核心分水岭不在于会不会操作EDA软件，而在于是否建立“设计面向量产”思维：布局布线不是最终目的，输出能够稳定制造、测试、长期可靠工作的电路板，才是PCB设计的核心目标。只会按照原理图完成连线，不考虑工艺、阻抗、散热、可测试性，很容易陷入“样机可以、批量翻车”的困境。

二、成为PCB设计师的基础门槛

教育背景

电气工程、电子信息工程、自动化等相关理工科背景为最优，核心是打下电路、模拟/数字电子、电磁学的理论底子。并非必须硕士学历，但高阶高速、射频项目会优先考察理论基础。

非电子相关专业也可以入行，但需要补全电路基础，否则很难理解信号完整性、阻抗、回流路径等底层逻辑。

> 提示：学历是敲门砖，PCB行业极度看重项目实战经验，大量优秀工程师依靠项目实践积累能力。

行业权威IPC认证

IPC认证是全球电子制造行业公认的能力凭证，国内项目、涉外项目认可度高：

1. IPC CID（认证互连设计师）：面向入门‑中级，考核PCB通用设计规范、叠层、DFM基础；建议积累1‑3年项目实践之后报考。

2. IPC CID+（高级互连设计师）：面向高速、高密度复杂板，考核信号完整性、HDI、射频等高阶内容，需要CID基础+3‑5年复杂项目经验。

国内可以通过IPC授权培训中心参与培训与考试。注意：证书是能力的佐证，不能替代真实项目实战经验。

三、2026 PCB设计师九大必备核心能力

1. 扎实的电子理论基础

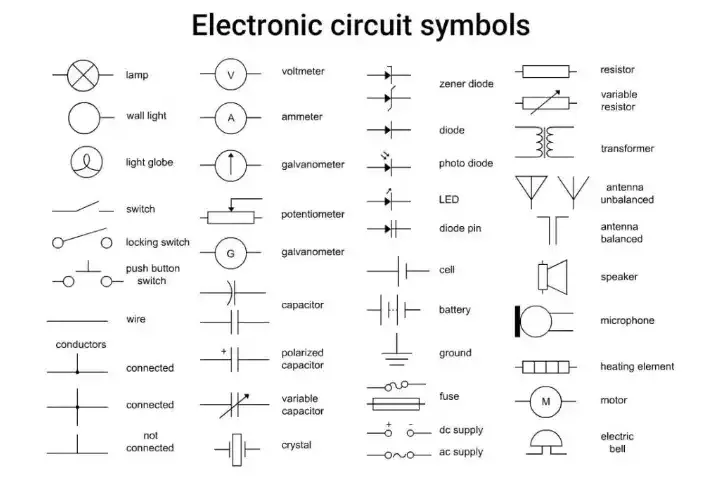

掌握基础模拟、数字电路原理；理解元器件电气特性；能够看懂原理图；掌握阻抗计算、时序约束、电源分配、电磁兼容EMI的基础概念。

没有理论打底，后续高速、SI/PI仿真只能机械照搬教程，遇到异常问题很难定位根因。

2. PCB基础工艺认知

理解PCB全流程制造逻辑：基材、铜箔、压合、钻孔、电镀、阻焊、表面处理；读懂板厂工艺能力边界；分清走线、焊盘、过孔、参考平面、回流路径的物理意义。

> 重要习惯：多和PCB工厂、SMT组装工程师沟通，很多设计缺陷来源于对制造工艺不熟悉。

3. PCB叠层（Stack‑up）设计能力

叠层是多层板一切设计的根基。需要掌握层数规划、信号层/电源/地层排布、铜平衡、阻抗控制、抑制板翘。能够针对普通消费板、大功率板、AI高速板输出合理叠层方案，考虑介电材料特性、HDI微孔的工艺约束。

4. EDA设计工具熟练掌握

主流商用工具：Altium Designer、Cadence Allegro、Zuken CR‑8000、Mentor PADS；

开源工具：KiCad，适合学习、小项目原型，工业大批量项目主流仍以商用EDA为主。

要求不只是会画走线：熟练完成库封装创建、规则约束设置、DRC检查、叠层配置、Gerber/BOM/钻孔全套生产文件输出。

5. IPC标准体系掌握

必须熟悉核心IPC标准，这是设计、板厂验收的共同语言：

- IPC‑2221：PCB通用设计标准（线宽、间距、载流）

- IPC‑2222：刚性板设计；IPC‑2223：柔性板；IPC‑2226：HDI高密度板

- IPC‑2152：导体载流计算标准

- IPC‑7351：SMD焊盘封装标准

- IPC‑A‑600、IPC‑6012：裸板性能、验收判定标准

- IPC‑6018：高频微波PCB标准

同时理解IPC 2类通用消费产品、3类高可靠（医疗、军工、航空）的设计差异，标准会迭代更新，需要跟进最新版本。

6. 设计规则与专项设计能力

- DRC设计规则检查：理解最小线宽、间隙、过孔、阻焊约束；

- 电源分配网络PDN：压降、噪声、大电流厚铜处理；

- 信号完整性SI：差分对、阻抗控制、串扰、反射；

- 热管理：散热过孔、铜皮、器件布局散热分区；

- DFT可测试性：预留测试点、调试接口；

- DFM面向制造设计：兼顾拼版、孔径、阻焊桥、铜平衡，降低量产报废；

- DFA面向装配：考虑器件高度、组装干涉。

7. 仿真分析能力（高阶必备）

中等复杂度以上项目，单纯依靠经验已经不足以规避风险。掌握基础仿真工具，在投板前完成验证：

- SI信号完整性仿真；PI电源完整性仿真；电热联合仿真；EMC预分析。

工具举例：HyperLynx、Sigrity等。不要求成为仿真专家，但能够看懂仿真报告，根据仿真结果调整布局布线。

8. 完整设计评审流程思维

建立三阶段评审习惯：设计师自审→硬件工程师交叉评审→面向制造的DFM评审。

重点核查：叠层、关键网络、BOM封装、DRC、可制造性、测试点。把问题暴露在投板之前，而不是打样回来再修改。

9. 软技能

- 细节把控：PCB中小错误（封装错误、间隙不足）会带来整块板报废；

- 问题排查能力：样机回来之后，能够定位硬件故障，反推设计优化点；

- 团队协作沟通：和原理图硬件、结构、测试、板厂多方对接；

- 文档输出能力：输出完整的生产、装配、评审记录。

四、学习资源推荐

线上课程平台

1. 国内平台：EDA工具官方培训、硬件教育平台的高速PCB、叠层、SI/PI专题课；

2. 海外平台：Udemy、Coursera，适合补充基础理论；

3. 官方培训：IPC授权机构CID/CID+认证培训；工具厂商Altium/Cadence/Zuken官方教程。

经典参考书籍

1. 《高速数字设计》Howard Johnson（信号完整性经典）

2. 《信号与电源完整性简化版》Eric Bogatin

3. 《PCB印制电路板设计与制造》

4. IPC官方标准文档（企业渠道获取）

> 提示：书籍和课程是理论，一定要配合实操项目，从2层单片机板起步，逐步过渡4层、6层高速板，只看书不学实操很难真正掌握。

五、2026需要重点跟进的新兴技术方向

现在的PCB设计师不能只停留在传统消费电子，新兴赛道带来大量新能力要求：

1. AI算力硬件PCB：16‑28层HDI、超低损耗高速板材、NVLink/HBM/PCIe高速接口、大功率PDN供电、严苛热管理；

2. HDI高密度互连：微孔、盲埋孔、盘中孔VIPPO，适配BGA海量引脚芯片；

3. 柔性板、刚挠结合板：可穿戴、医疗设备；

4. AI‑EDA辅助设计工具：Quilter、Allegro X AI、Zuken AI等；学会使用AI作为辅助，而不是完全依赖AI输出结果；

5. 汽车电子PCB：AEC‑Q器件、高可靠IPC‑3类要求、抗振动、宽温工作条件。

六、PCB设计师三条典型职业发展路径

1. 技术专家路线

初级PCB设计师 → 中级（独立4‑6层板） → 高级PCB设计师（高速/HDI） → PCB技术专家/架构师，深耕高速、射频、AI硬件等高难度板卡，专注技术深度。

2. 项目管理路线

PCB设计师 → 硬件项目负责人 → 硬件技术经理，除设计之外，掌握需求评估、排期、供应链、成本管控、跨部门协调。

3. 综合硬件工程师路线

以PCB Layout为基础，拓展原理图、器件选型、硬件调试、嵌入式基础，成长为完整硬件开发工程师，适合想要拓宽能力边界的人。

七、入行与提升的实操建议

1. 循序渐进做实战练习：先完成2层单片机板，再4层电源板，再挑战带DDR的6层高速板，不要一开始直接冲超高难度；

2. 每一次打样回来，复盘问题：什么缺陷来自设计，什么来自工艺，沉淀自己的问题清单；

3. 多阅读优秀项目的评审报告，学习成熟团队的叠层、布局思路；

4. 持续跟进标准更新、板材工艺变化；AI‑EDA当作效率工具，关键高速网络、模拟电路一定要人工复核；

5. 积极和PCB工厂工艺工程师交流，了解当前量产工艺的真实能力边界。

常见问答

Q：一定要读电子相关专业才可以做PCB设计师吗？

不是。非相关专业可以入行，但是必须补齐模拟数字电路、电磁基础，否则高阶高速设计会遇到明显瓶颈。项目实战经验的权重很高。

Q：KiCad开源工具可以用来做工业产品吗？

可以用于原型、中小项目。大批量工业项目目前行业主流还是商用EDA工具；KiCad适合学习、个人练习，熟悉PCB完整流程。

Q：考了IPC CID就可以做高速板吗？

不可以。CID是基础规范认证，CID+才面向高速高密度；证书是加分项，真实复杂项目经验不可替代。

Q：AI‑EDA可以替代PCB设计师吗？

AI‑EDA可以完成大部分普通网络布局布线，提升效率。但高速差分、射频、电源大电流、安全关键电路，依旧需要工程师人工审核与干预。
