AI对PCB电路板行业带来哪些改变？AI‑EDA工具与AI板卡设计要点
标签： PCB硬件开发 2026-08-24
AI正在从工具端与硬件产品端双向改变PCB电路板行业。在设计工具层面，AI‑EDA改变原理图、布局布线、规则检查、仿真验证整套工作流，把大量重复性工作交给算法完成，由“做完再检查”转变为“设计过程中实时预判风险”，减少原型迭代次数。
在硬件产品层面，GPU、TPU、AI加速器等高算力芯片，对PCB提出完全不同于普通消费电子的严苛要求：更多板层层数、超低损耗介质材料、HDI高密度微孔、大电流PDN供电、严格高速阻抗控制与整机热管理。
本文分为两大模块：第一部分解析AI如何重构PCB设计（EDA）工作流程；第二部分讲解面向AI算力硬件的PCB关键设计要求。
一、人工智能重构PCB（EDA）完整工作流程
传统PCB流程：原理图绘制→布局布线→完成后DRC检查→导出做仿真→发现问题再回退修改，大量问题在设计后期才暴露，造成反复返工。
AI‑EDA模式将分析、预判、建议前置到设计全过程，包含五大核心能力。
1. 智能原理图创建与元器件选型
传统原理图高度依赖工程师手动录入。AI‑EDA工具可以接收自然语言描述，快速输出原理图草稿，例如输入“5V输出3A降压转换器”，工具即可生成初步电路框架，节约前期搭建时间。
更具实际工程价值的是供应链智能融合：AI读取海量元器件数据库，结合电气参数、成本、供货生命周期，完成三件事：
1. 根据设计约束自动推荐适配器件；
2. 标记即将停产、供货风险高的物料；
3. 输出引脚兼容替代料，生成更健壮的BOM清单。
同时AI能够识别原理图阶段常见错误：电源引脚接错、缺失去耦电容、参考标识符错误、配置引脚遗漏，在进入布局之前提前修正，从源头减少后续DRC报错。
> 心玥科技独家观点
> AI‑EDA现阶段不是可以完全替代硬件工程师，最大工程价值是减少重复劳动、前置风险预警。关键高速网络、模拟电路、安全相关回路仍然需要工程师做最终决策校验，直接完全采信AI输出结果会带来潜在性能与可靠性风险。
2. AI驱动元件布局与自动布线
传统自动布线器大多基于固定规则，高速、高密度BGA场景输出结果往往不理想。AI布局布线工具引入物理感知优化，参考大量历史优秀设计案例。
布局阶段综合考量：高速信号路径、回流参考平面、热流分布、信号完整性、DFM制造约束；
布线阶段能力包括：BGA引脚平滑扇出、差分对保持对称、自动满足阻抗目标、合理选择层过渡。
AI可以完成50‑70%基础与普通网络布局布线工作，工程师聚焦关键网络做精细化调整，大幅压缩设计周期。
部分工具还可以做多方案权衡评估：层数‑成本、走线长度‑信号完整性、过孔数量‑可制造性、铜箔分布‑板翘风险，自动输出多套叠层备选方案。

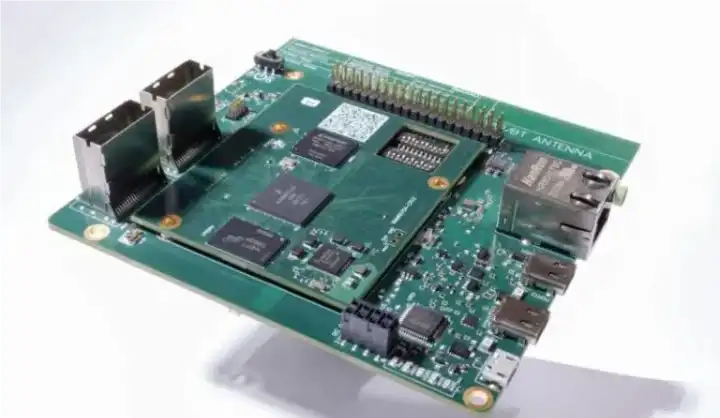

行业已有实际工程案例：Quilter联合Sierra Circuits完成843颗器件、5141条网络的SOM系统级模块，AI完成布局布线，实现3天制造+3天组装交付，验证AI工具在复杂板卡的工程可行性。
3. 自适应预测式DRC设计规则检查
传统DRC属于事后检查：布线全部完成之后批量跑规则，一次性抛出大量告警，很多告警不分轻重，存在大量误报。
AI驱动DRC转变为过程式实时校验：布局布线进行中持续监控间距、过孔、回流路径、高速约束。
三大提升：
1. 降低DRC误报，区分告警真实严重等级；
2. 优先高亮影响可制造性、高速性能的高危问题；
3. 不只报错误，同时给出可执行修复建议：推荐走线宽度、安全间距、铜平衡优化、层分配方案。
Cadence Allegro X AI已经实现边布线边反馈高速约束，问题实时可见，减少后期大规模返工。
4. AI加速求解器：信号、电源、热完整性仿真
DDR、PCIe、射频、大功率板卡，传统仿真求解器计算量大，耗时久，是项目流程瓶颈。AI加速求解器把仿真能力嵌入EDA设计环境，不需要频繁导出第三方工具：
- 信号完整性：预判串扰、反射、阻抗不匹配风险；
- 电源完整性PDN：早期识别IR压降、电源噪声；

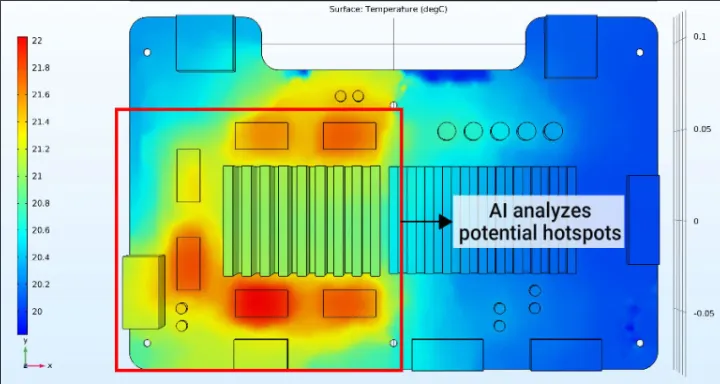

- 电热联合仿真：定位电路板热点；
- EMI电磁、结构应力评估，适配汽车、航天高可靠场景。
仿真提前介入设计阶段，而不是等到版图全部完成之后，有效减少打样迭代。
5. AI设计副驾驶（学习历史设计）
Zuken AI等工具支持读取企业历史经过验证的优秀版图、模板库。AI学习团队过往布局习惯、高速走线策略、过孔处理方式，将成熟设计经验复用到新项目，相当于把团队历史设计经验沉淀到工具，提升新项目输出质量。
二、AI‑EDA落地企业最佳实践
| 最佳实践 | 关键指南 |
| 从清晰约束出发 | 明确功能、机械边界、电气约束（阻抗、叠层、过孔、回流路径）、DFM/DFA 制造装配规则 |
| AI 用于探索，不直接定稿 | AI 输出布局布线作为备选方案，全部方案必须再跑 DRC/DFM 做验证 |
| 保留人工关键检查点 | BGA 扇出、高速差分对、射频、安全关键网络，工程师必须人工复核干预 |
| 输入高质量参考数据 | 导入企业成熟版图、模板、内部设计规则，提升 AI 输出匹配度 |
| 物理仿真验证 AI 结果 | 使用 SIwave、HFSS、Sigrity 等求解器校验串扰、阻抗、PDN、热、EMC |
| 限定 AI 作用域 | 普通网络交给 AI 布局布线；差分、模拟前端、安全回路保留人工控制 |
| 知识产权安全 | 敏感项目设计文件不提交给公有云端 AI 系统，做好加密与权限管控 |
| 定位 AI 是协同设计者，而非替代者 | AI 负责加速、预警；工程师负责最终技术决策；输出结果必须与板厂工艺能力交叉核对 |
三、主流AI‑PCB‑EDA工具概览
1. Quilter：强化学习+物理驱动；自主布局布线，兼容Altium、KiCad，支持多套并行设计方案；
2. Flux AI：大语言模型副驾驶；自然语言生成原理图，器件选型辅助，封装自动生成；
3. DeepPCB：云原生强化学习；2‑8层板自动布线，API开放可集成外部流程；
4. Circuitly：浏览器端PCB，Git团队协作，AI辅助器件手册解析；
5. Allegro X AI(Cadence)：生成式AI，云端算力扩展，布局、电源平面综合，内嵌热与信号仿真；
6. Zuken AI(AIPR)：机器学习，学习历史版图，持续优化布局布线效率。
四、面向AI加速器硬件的PCB设计六大核心要求
GPU、A100/H100、MI300X、TPU这类AI算力芯片，工作在极高功耗、超高速信号条件，普通4‑8层FR4电路板完全无法满足，需要专门的高速PCB设计。
1. 更高板层层数，16‑28层HDI叠层
AI加速器板普遍采用16‑28层。目的：
- 完成超大BGA封装数千引脚扇出；
- 为PCIe、NVLink、HBM高速信号提供独立信号层；
- 设置多组完整地平面、电源平面，构建干净回流路径；
叠层设计必须严格保障差分对阻抗，满足30‑50Gb/s以上速率信号完整性。同时大量使用HDI微孔、盲埋孔工艺。
2. 选用低损耗高速介质材料，放弃普通FR‑4
普通FR4在多GHz频率下介质损耗Df过大，AI硬件需要高速板材，典型选型Megtron6/7、Tachyon100G、松下R‑5785(G)。
关键材料指标：Tg＞200℃，低介电常数3.2‑3.7，超低Df 0.002‑0.005。GHz级别下微小介质损耗就会造成信号恶化。
3. HDI高密度互连工艺
AI芯片BGA拥有海量微焊球，普通通孔无法完成扇出，必须依靠HDI：顺序层压、微孔盲埋孔、Pad‑in‑via（VIPPO盘中孔）。保障高密度引脚扇出，维持短过孔长度与阻抗稳定性。
4. 大功率PDN电源分配网络，单GPU功耗350‑700W
AI加速器单卡功耗可达350‑700W，对供电网络提出严苛要求：
- 多层厚铜电源平面降低PDN阻抗；
- VRM电压调节模块紧邻芯片封装摆放；
- 完整PDN仿真，抑制IR压降与电源噪声；
微小电压跌落就会直接造成AI算力系统不稳定。
5. 高速接口严格阻抗管控
涉及PCIe Gen4/5/6、NVLink、HBM高带宽内存；差分对阻抗公差±2mil，严格控制串扰、插入损耗，保证高速链路稳定工作。
6. 完备热管理设计
高功耗带来巨大热密度，PCB层面配套设计：集成均热板/散热器、耐高温焊料、加强芯板抑制板翘，在回流焊接与长期高温工作下保障机械可靠性。
总结
AI对PCB行业带来双向变革：在设计工具端，AI‑EDA把风险预判、仿真、选型前置，显著减少重复劳动与迭代打样；但工程师依然是最终决策者，高速、模拟、安全关键电路不能完全交给AI。
而面向GPU/TPU的AI算力硬件，PCB本身就是产品性能瓶颈，需要16‑28层HDI、低损耗高速板材、健壮PDN供电、严格阻抗控制和全套热管理，设计难度远高于普通电路板。
