硬件设计完整综合指南：核心原则、全流程、常见误区与行业趋势

每一款消费电子、工业装备、智能物联网设备的背后，都离不开严谨的硬件设计工作。硬件设计不只是画原理图和绘制PCB，它涵盖元器件选型、电路仿真、电源、信号完整性、热设计、测试验证以及面向量产的可制造性设计整套体系。很多项目原型样机功能正常，量产却频繁出故障，大多源于前期硬件设计阶段的细节疏漏。

硬件设计基础分类：数字、模拟与混合信号

广义硬件设计分为数字硬件设计、模拟硬件设计两大类，绝大多数实际产品属于二者结合的混合信号电路。

1. 数字硬件设计：处理0/1离散二进制信号，以逻辑门、MCU、处理器、FPGA为核心，常使用Verilog、VHDL硬件描述语言，广泛应用在消费电子、汽车控制等设备。

2. 模拟硬件设计：处理连续变化的电压、电流、频率信号，电源电路、传感器信号调理、射频前端都属于模拟范畴，相比数字设计，更看重电路的实际物理特性。

3. 混合信号电路：现实中最普遍的形态。由模拟电路采集现实世界物理信号，转换之后交给数字电路做运算存储。能否处理好模拟与数字的边界隔离、噪声抑制，是区分硬件工程师能力的重要标尺。

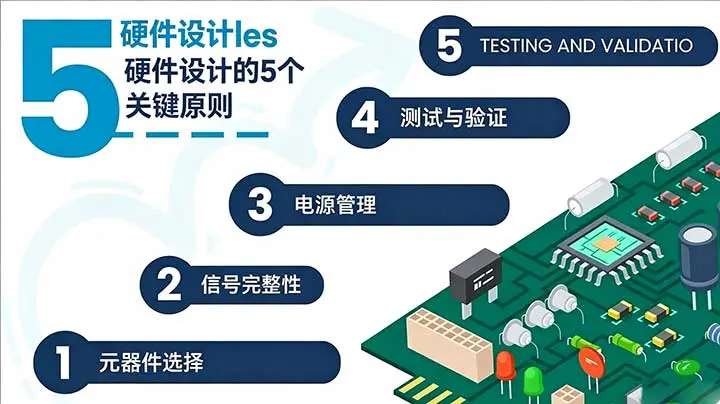

硬件设计五大核心原则

1. 元器件选型

元器件选型不能只看功能参数，需要综合评估性能、功耗、兼容性、供货周期、成本。很多项目后期延期，根源是选型时忽略物料供货，等到量产才发现器件停产、缺货。要在性能、成本、供应链可获得性之间做权衡取舍。

2. PCB电路板设计

PCB是硬件的物理载体，布局布线直接决定整机稳定性。设计需要重点关注信号完整性、热管理、EMC电磁干扰抑制，遵循成熟布线规范，借助EDA工具完成设计，为后续调试与量产打下基础。

3. 电源管理

电源是设备稳定运行的根基。需要结合整机功耗，合理选择供电架构、调压方案，合理配置休眠、低功耗模式。不合理的电源设计，会直接带来整机工作异常、续航差、器件烧毁等严重问题。

4. 信号完整性

信号完整性目标是保障信号在传输过程中的质量，减少畸变与干扰。阻抗匹配、走线长度控制、降噪处理都是关键手段，避免因为信号衰减、串扰造成设备偶发故障。

5. 测试与验证

硬件不能画完图纸就直接投产，完整的验证包含功能测试、电气性能测试、环境可靠性测试。通过多轮迭代发现缺陷，而不是把问题留到量产阶段。同时提倡DFT面向可测试性设计，前期预留测试点与诊断接口，方便样机与批量产品排查故障。

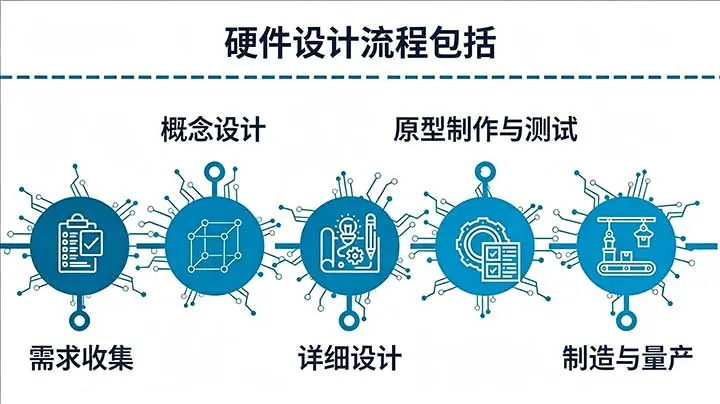

硬件设计完整五阶段开发流程

1. 需求收集

项目启动第一步，硬件工程师联合产品、机械、软件等多方，明确全部功能性与非功能性需求，把性能指标、功耗、尺寸、工作环境、认证要求全部固化，模糊的需求会造成后期反复改板。

2. 概念设计

输出系统高层架构框图，评估多条技术实现路线，完成可行性分析，必要时做简易概念原型，对比不同方案的优缺点，锁定整体硬件实现方向。

3. 详细设计

输出完整原理图，完成元器件封装定义，开展PCB布局布线，输出BOM物料清单，明确料号、数量、供应商。开展热仿真、电气仿真评估。

> 独家判断锚点：硬件软件协同设计是本阶段最容易被忽视的环节，不要等硬件全部定稿再开发嵌入式软件。硬件、固件、机械并行开展，能够提前暴露出接口、驱动、资源冲突，大幅减少后期改板次数。

4. 原型制作与测试

打样生产物理样机，开展全套测试：功能验证、电气参数、高低温、振动、EMC等可靠性试验。迭代修复设计缺陷，优化电路与PCB。

5. 制造与量产

设计全部验证闭环之后进入量产阶段。选定生产工艺，管控物料采购，建立完整产线质量控制流程，保障批量生产一致性。

硬件设计中常见的典型误区与规避方案

1. 需求与前期规划不足：没有明确指标就仓促开始设计，后期反复修改原理图、PCB。

> 规避：项目前期完整梳理需求边界，各方确认指标之后再进入详细设计。

2. 元器件选型考虑不周：只看datasheet参数，忽略供货、替代料、兼容性，量产遭遇物料断供。

> 规避：选型同步评估供应链，准备备选器件，优先选择市场主流物料。

3. PCB布局布线不合理：忽视信号完整性，走线混乱，带来串扰、EMI干扰，设备出现偶发不稳定。

> 规避：严格遵守信号、电源、地平面布线规范，高速信号重点管控阻抗与走线长度。

4. 散热设计缺失：热量堆积造成器件降频、老化、损坏。

> 规避：前期做热仿真，合理布置散热过孔、散热片，评估整机散热能力。

5. 测试验证流程简化：跳过部分可靠性测试，问题遗留到量产才爆发。

> 规避：完整执行功能、电气、环境压力测试；落实DFT可测试性设计，预留测试接口。

6. 忽略DFM面向制造设计：图纸功能没问题，但难以组装、良率低下、生产成本高。

> 规避：设计阶段就考虑工厂工艺能力，兼顾元器件封装、组装难度，提升量产良率。

硬件工程最佳实践

1. 需求先行：需求模糊、频繁变更，是绝大多数硬件改板返工的根源。全部参与团队对“完成标准”达成共识，再动手设计。

2. 坚持模块化设计：原理图、PCB层面尽量拆分为独立子模块。后期更换子系统、迭代升级时，不需要全盘重新设计。

3. 完整文档留存：元器件选型理由、仿真报告、测试记录全部归档。对后期调试、产品改版、合规认证都至关重要。

4. DFM可制造性前置：DFM不是设计收尾的补充工作，需要贯穿硬件全流程。硬件设计侧重性能功能；DFM侧重匹配产线能力，优化组装、良率、成本、生产一致性。

硬件设计主流发展趋势

1. 小型化与高集成度

市场对更小体积设备的需求持续提升，需要把复杂功能压缩到狭小空间。对封装工艺、布局布线、热设计提出更高的挑战。

2. 物联网IoT硬件

大量传感器、无线通信模块融入硬件设计，除基础电路之外，还要兼顾低功耗、联网稳定性、设备安全防护。

3. AI专用加速硬件

AI算力需求催生GPU、TPU等专用计算硬件。硬件设计需要充分理解并行计算、内存架构，适配AI算法工作负载。

总结

硬件设计是一门综合性工程，不止是实现功能，还要兼顾供应链、散热、电磁兼容、可测试性、可制造性。从需求定义、概念方案、详细设计、原型验证到量产，每一个环节的疏漏，都会放大为后期高昂的改板与量产代价。掌握核心原则，重视软硬件协同、模块化、DFM设计，才能做出稳定、可落地量产的电子硬件产品。
