国内PCB成本低于海外的核心原因,及两种产地选型适用场景

标签: PCB硬件开发 2026-07-30

全球PCB产业格局呈现明显分化:国内依托珠三角、长三角完整产业集群,占据全球超半数产能,消费电子、IoT、大批量工业板单价远低于美国、欧洲等海外厂商;海外PCB工厂则收缩至军工、医疗、航天、精密原型等高毛利细分赛道,优先合规与快速协同而非低价。很多采购仅对比单片报价,忽略供应链、交期、IP、返工带来的全链路成本差异,本文完整拆解价差根源与选型边界。

海外pcb厂商的风险


全球PCB制造区域分工现状

亚洲是全球PCB核心产区,国内深圳、苏州、广州形成完整闭环产业链,覆盖覆铜板、铜箔、药水、钻孔、AOI检测、SMT组装全配套,可一站式承接大批量民用、工业线路板生产。

海外(以美国为代表)PCB产能集中加州、德州、明尼苏达等区域,生产重心完全聚焦强监管高可靠领域:

1. 航空航天、国防军工(ITAR管控产品)

2. 植入式、高精度医疗电子

3. 精密工业控制系统

4. 前沿科研快速原型

这类项目优先制程可追溯、本地工程协同、数据保密,对单片成本敏感度低,天然推高海外PCB定价。

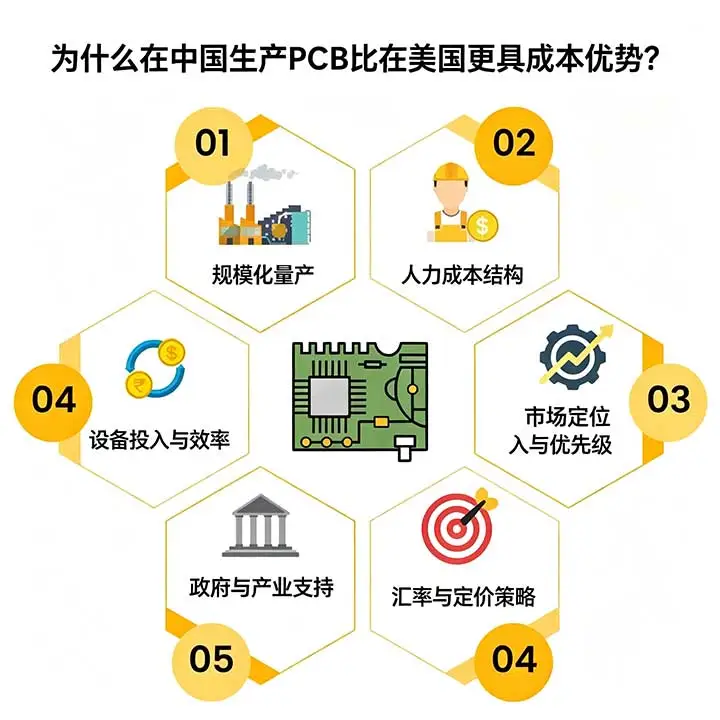

国内PCB价格更低的六大核心底层原因

很多人简单将价差归为人工低廉,实际完整产业集群+高设备利用率才是决定性因素,人工仅为辅助变量,六大成本驱动因素如下:

1. 高密度产业集群压缩全供应链物料成本(独家判断锚点)

海外PCB成本最大短板是产业链碎片化,国内珠三角300公里半径内可配齐全部PCB原材料:生益、建滔FR4覆铜板、各类铜箔、钻孔耗材、电镀化学试剂、检测设备,物料当日可达厂区,原材料采购成本较海外低12%-15%,省去跨州运输、进口关税、长周期备货成本。

海外工厂基材、辅料大多需要跨州甚至海外进口,物料交期拉长8-14天,仓储、物流、关税持续抬高固定开销;国内上下游高度扎堆,小批量辅料也可就近采购,边角料、废铜统一回收降低材料损耗。

2. 满负荷规模化量产摊薄设备固定成本

国内头部PCB工厂24小时多班次连续生产,激光钻孔、自动电镀、AOI检测等高价值设备稼动率常年维持90%以上,数百万设备折旧分摊到百万级订单,单片设备成本大幅降低。

海外工厂以小批量、多变更订单为主,频繁换板、调试制程,设备闲置率高;同时海外工厂会单独为军工板搭建隔离产线,专用设备利用率更低,折旧成本无法分摊。

国内工厂通用工艺板可拼板生产,多客户设计合并在同一块生产面板,板材利用率提升10%-20%,大幅降低基材浪费;海外高可靠产品要求一单一独立面板,不可混拼,材料损耗显著更高。

3. 人力结构与综合用工成本差距

国内PCB技工、CAM工程师、工艺技术员综合时薪仅为美国同行1/4~1/3,且自动化产线普及后单位产品人工占比已降至9.5%;海外用工包含高额社保、工会福利、加班补偿、工伤合规支出,人工综合成本差距进一步拉大。

PCB钻孔、检测、电镀存在大量值守工序,海外人工溢价会直接反映在报价单;国内“机器换人”普及,重复性工序全自动运行,仅少量人员做质检、工艺调试,持续压缩人工开销。

4. 政策扶持与环保执行成本差异

国内各地工业园区针对电子制造提供土地减免、出口退税、设备采购补贴,持续降低厂房与运营固定支出;环保标准分级落地,普通民用板合规投入可控。

海外严苛职场安全、危废处理、化学品管控法规要求工厂配套全套废水废气专用处理产线,每年环保运维、第三方检测支出极高,合规成本计入每片PCB报价。

5. 市场定位分化:国内主打大批量标准化产品

国内产线专门优化消费电子、IoT、LED、通用电源等标准化大批量线路板,工艺成熟、良率稳定,依靠走量维持盈利;海外放弃低价民用赛道,仅承接多层高频、军工医疗等高附加值定制板,单款订单量小、工艺调试成本高,定价天然上浮。

6. 汇率与出口导向定价策略

国内厂商以出口增量维持产线满负荷,汇率波动下会适度下调报价换取海外订单;海外厂商优先保证单订单毛利率,不会通过低价抢占大批量民用市场,定价策略保守。

国内 / 海外 PCB 适用场景对比图

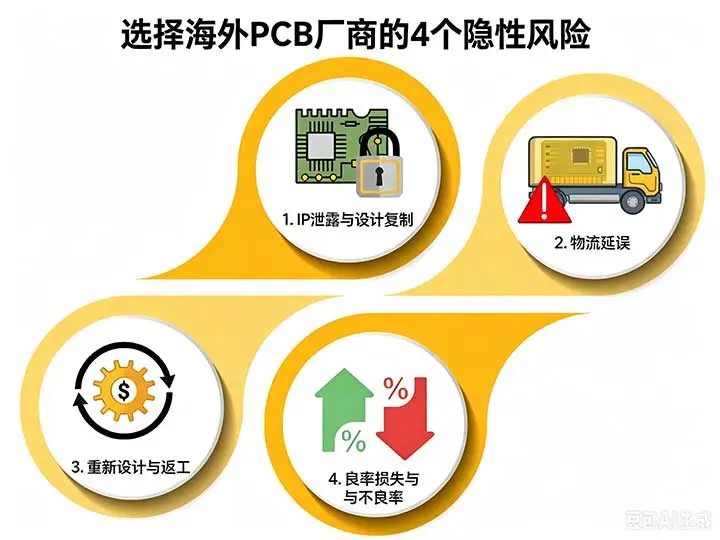

离岸(海外)PCB生产四大隐藏总成本风险

单纯对比单片报价极易误判,海外代工存在隐性成本,大批量项目整体支出反而更高:

1. 知识产权泄露风险

海外无统一管控机制,设计文件多环节流转、分包外协,通用产线多客户图纸混存;军工、专利设备PCB若未做ITAR本地管控,极易出现图纸外流、仿制竞品。所有ITAR管控军工PCB法规要求本土全程生产,禁止离岸代工。

2. 超长物流与交付延期

海运清关、港口拥堵、跨境物流周期4-8周,市场迭代快的消费电子会错过上市窗口;空运加急运费大幅拉高单片综合成本,库存备货资金占用显著提升。

3. 跨时区DFM沟通,返工成本翻倍

中美时差导致设计、CAM、制程问题无法实时同步,DFM反馈滞后,出现线宽、过孔、叠层设计缺陷后,重新制版+二次物流会拉长项目周期、叠加双重制版费用。

4. 良率波动带来隐性加价

离岸工厂距离远,批量不良品退换、现场工艺调试无法快速落地,不良率上升会拉高单片实际使用成本,售后、技术调试沟通效率极低。

分场景PCB产地选型对照表

表1:优先选择国内PCB工厂的适用场景

适用条件核心价值说明
订单批量≥25000 片规模摊薄设备、材料成本,单片价差可达   15%-25%
产品设计稳定、极少改版标准化产线重复生产良率稳定,无频繁调试开销
标准 FR4 材质 2-8 层常规线路板完整配套供应链,工艺成熟无定制溢价
消费电子、通用 IoT、普通工业电源匹配国内产线定位,交付速度可控

表2:优先选择海外本土PCB工厂的适用场景

适用条件核心价值说明
军工、航天 ITAR 管控电路板法规强制本土全流程生产,数据、制程全程可追溯
医疗植入、高可靠特种设备本地工程团队实时协同,完整制程记录用于合规审核
短期原型、高频迭代研发样机24   小时快速打样,面对面 DFM、叠层方案协同
高度涉密自有专利硬件本地封闭产线,图纸全程隔离无外协分包风险
高频特种混合板材、极小批量定制板海外专精厂商独有特种工艺配套

PCB供应商筛选核心标准

产地仅为参考维度,厂商资质、工艺能力直接决定品质与成本,筛选统一核查8项维度:

1. 资质认证:ISO9001、IPC全等级、行业专项医疗/军工认证;

2. 工艺上限:支持最小线宽线距、最大层数、高频板材、可控阻抗精度;

3. 工程服务:免费完整DFM评审、叠层优化、CAM一对一技术对接;

4. 交期弹性:加急快速打样、标准量产排产周期;

5. 报价透明度:材料、制程、测试、包装分项清晰,无隐形加价;

6. 质控体系:首件检测、切片验证、100%电气测试、X-Ray检测;

7. 配套能力:是否同步提供PCBA贴片、三防涂层一站式服务;

8. 客户案例:同行业量产项目落地经验、长期合作客户口碑。

落地选型实操建议

全网同类文章大多只单纯对比报价高低,本文以全生命周期综合成本为核心判断逻辑,不单一以地域优劣下定论:

1. 大批量标准化民用产品:优先国内头部PCB厂,依托集群与规模优势压缩物料、设备摊销成本,整体交付与售后响应更及时;

2. 涉密军工、医疗合规、短期研发原型:优先海外本土合规厂商,规避跨境IP、物流、法规多重风险;

3. 比价时禁止仅对比裸板单价,必须叠加物流、返工、库存、售后沟通隐性开销测算综合成本;

4. 无论国内海外,下单前强制完成完整DFM评审,提前规避蚀刻、过孔、叠层缺陷,从源头控制返工损耗。

常见问答

Q1 国内PCB便宜只是因为工人工资低吗?

不是,产业集群完整配套、设备24小时满负荷稼动、板材拼板利用率提升是三大核心成本优势,人工仅次要辅助因素,东南亚人工更低但无完整产业链,PCB单价仍高于国内。

Q2 ITAR军工板可以在国内生产吗?

不可以,美国ITAR法规明确管控军工相关PCB图纸、生产流程,全部工序、数据存储必须在美国本土完成,离岸生产会产生高额罚款、资质吊销风险。

Q3 小批量研发样板选海外还是国内?

若无需ITAR涉密,国内样板厂3-5天即可交付,成本更低;军工医疗涉密原型选择海外本土快速打样厂商,保证数据隔离合规。

Q4 离岸PCB最大隐性成本是什么?

跨时区沟通导致设计缺陷返工+超长海运物流周期,产品错过市场窗口期带来的营收损失,远高于裸板单片价差。
