一个电子产品能够完成预期功能，通常并不是某一块电路、某一颗芯片或者一段程序单独作用的结果。

对于包含传感器、MCU、通信接口、控制功能或数据采集功能的设备，从一个产品需求真正形成可以运行的样机，往往要经过需求分析、系统架构设计、器件选型、原理图设计、PCB Layout、嵌入式软件开发、PCBA打样、板级调试以及整机联调等多个工程环节。

如果项目还涉及数据展示、设备配置或远程管理，还可能继续连接上位机、APP或Web管理系统。

这些环节并不是彼此独立的。

例如，产品提出“低功耗运行”的要求，会同时影响主控选型、电源设计、传感器工作模式、无线通信策略以及嵌入式程序的休眠与唤醒机制；一个“每秒采集多路数据”的需求，则可能同时影响ADC配置、MCU性能、内存容量、通信带宽以及数据缓存方式。

因此，电子产品研发中的一个重要问题，并不是简单判断“硬件做什么、软件做什么”，而是如何让不同工程环节在同一套产品需求和接口约束下协同工作。

一、什么是电子产品研发中的软硬件协同？

电子产品研发中的“软硬件协同”，并不只是指一个项目同时安排硬件工程师和嵌入式软件工程师。

更准确地说，它是指在产品方案阶段就共同确定系统资源、硬件接口、数据关系、运行时序、电源策略和异常处理边界，使硬件设计能够支持软件目标，软件方案也建立在真实的硬件能力之上。

从研发分工来看，可以大致分为三个层面。

1. 硬件开发

硬件部分通常包括：

• 系统硬件架构设计；

• MCU、处理器及外围器件选型；

• 电源设计；

• 传感器及信号调理电路；

• 通信接口设计；

• 原理图设计；

• PCB Layout；

• PCB及PCBA工程实现；

• 板级测试与硬件调试。

硬件的核心任务，是把产品功能转化成能够真实工作的电子电路和板级系统。

2. 嵌入式软件开发

嵌入式软件运行在设备内部，常见内容包括：

• MCU及外设初始化；

• BSP和设备驱动；

• 传感器数据采集；

• 设备控制逻辑；

• 通信协议；

• 参数存储；

• 状态管理；

• 故障处理；

• 看门狗机制；

• 低功耗控制；

• 根据项目需要实现Bootloader、OTA、RTOS任务管理等功能。

它解决的是“硬件已经具备这些资源之后，设备应该如何工作”的问题。

3. 软硬件协同

真正的协同发生在两者之间。

例如：

硬件选择了一颗MCU，不仅需要看处理性能，还需要确认UART、SPI、I²C、CAN、ADC、PWM、定时器、DMA、Flash和RAM资源是否满足软件需求。

软件准备实现远程升级，则不能只开发一个升级功能，还需要提前考虑程序存储空间、Bootloader结构、通信可靠性、断电保护以及升级失败后的恢复机制。

因此：

软硬件协同的核心，是在设计阶段让硬件、嵌入式软件以及后续应用系统共享同一套接口、资源和产品约束，而不是等硬件完成后再让软件被动适配。

二、一个电子产品从需求到样机通常经历哪些研发阶段？

不同产品的复杂程度差异很大，并不存在所有项目都必须执行的固定模板。

但对于一个需要重新研发的电子设备，通常可以按照下面的逻辑逐步推进：

产品需求 → 技术可行性分析 → 系统架构 → 器件选型 → 原理图设计 → PCB Layout → 嵌入式开发 → PCB/PCBA → 板级调试 → 软硬件联调 → 样机验证 → 设计迭代

其中最容易被低估的是前面的需求分析和系统架构。

很多项目在早期看起来只是一个简单需求，例如：

“做一个采集温度并通过无线网络上传的设备。”

真正进入研发以后，需要继续明确：

• 测量什么温度；

• 使用什么类型的传感器；

• 精度要求是多少；

• 多长时间采样一次；

• 是否需要本地保存；

• 通信距离是多少；

• 使用BLE、Wi-Fi还是其他方式；

• 是否使用电池；

• 需要工作多长时间；

• 是否处于工业环境；

• PCB尺寸是否受结构限制；

• 数据上传以后由什么系统接收；

• 设备断网以后数据如何处理。

这些条件最终都会转换成硬件和软件约束。

所以，在电子产品开发过程中，直接跳过系统分析进入原理图或者PCB设计，往往会增加后期修改的概率。

三、需求阶段应该先确定哪些软硬件边界？

产品需求只有转换成工程参数，才能真正进入开发。

例如下面这些看似属于“产品层”的要求，会同时影响硬件和软件。

例如一个电池供电的BLE传感器，如果只在硬件阶段考虑“选一颗功耗较低的芯片”，仍然不够。

传感器采样频率、BLE广播和连接周期、MCU休眠时间、外设是否能够关闭以及设备多久上传一次数据，都会直接影响最终续航。

因此，需求分析阶段实际上就是第一次软硬件协同。

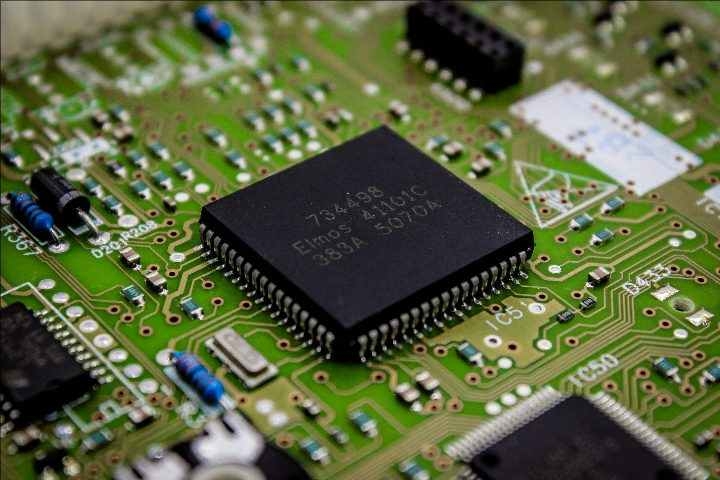

四、MCU和核心器件为什么不能只根据“性能”选择？

主控芯片通常是电子产品硬件架构的核心之一。

但MCU选型不是单纯比较主频高低。

一般还需要结合产品功能评估：

• GPIO数量；

• UART数量；

• SPI接口；

• I²C接口；

• CAN接口；

• ADC/DAC资源；

• PWM资源；

• 定时器；

• DMA；

• Flash容量；

• RAM容量；

• 工作电压；

• 功耗；

• 工作温度；

• 封装尺寸；

• 外围器件兼容性；

• 开发工具和软件生态；

• 器件供货情况。

例如，一个需要多路传感器、高频数据采集和通信的设备，即使CPU计算性能并不高，也可能需要较多DMA、ADC、定时器和通信接口资源。

反过来，如果设备的软件包含图形界面、复杂协议栈、大容量数据缓存或者多个并发任务，那么Flash和RAM容量可能比GPIO数量更容易成为限制。

因此，器件选型实际上需要从完整系统需求出发，而不是只从硬件原理图角度判断。

五、为什么原理图和PCB设计阶段嵌入式软件就应该介入？

传统上容易把研发过程理解为：

先把硬件做完，再交给软件工程师开发程序。

对于简单产品，这种方式有时可以工作。

但设备复杂以后，很多软件需求实际上需要提前反映到硬件中。

例如：

GPIO定义

某个GPIO究竟用于LED、继电器、传感器中断还是外设复位，需要提前确定。

而且还要明确：

• 上电默认状态；

• 高低电平有效关系；

• 是否需要上下拉；

• 是否影响设备启动。

外设总线

多个SPI器件可能共享总线，但需要分别配置片选。

I²C设备则需要检查地址是否冲突。

中断资源

传感器、通信模组、外部事件等可能需要中断处理，需要在硬件资源规划阶段确认。

启动与调试

BOOT引脚、SWD/JTAG接口、串口调试接口以及程序下载方式，都需要在PCB阶段预留。

存储资源

如果软件需要日志记录、参数保存、离线数据缓存或OTA，可能需要增加外部Flash、EEPROM或其他存储器件。

这些问题如果等PCB打样完成以后才发现，很多情况下就不再是修改程序能够解决，而需要重新修改硬件。

六、设备通信协议为什么应该尽早定义？

通信协议是连接嵌入式设备与其他系统的重要接口。

例如设备可能需要连接：

• 另一个MCU；

• 上位机；

• APP；

• 网关；

• Web设备平台。

即使底层使用的是UART、RS485、CAN、BLE或者Ethernet，也仍然需要进一步定义应用层的数据规则。

常见内容包括：

• 帧头；

• 设备地址；

• 命令类型；

• 数据长度；

• 数据内容；

• 校验方式；

• 应答机制；

• 超时；

• 重发；

• 错误码；

• 协议版本。

如果设备端先完成开发，而应用软件到后期才开始确定协议，就容易出现数据结构频繁调整的问题。

尤其是一些需要长期维护的设备，协议还应该考虑一定程度的版本扩展能力。

因此：

通信协议不仅是软件问题，也是电子设备系统接口设计的一部分。

七、PCB和PCBA在完整研发链路中分别是什么角色？

PCB和PCBA经常被混为一谈。

简单来说：

PCB 是已经完成电路图形和线路设计的印制电路板。

PCBA 是PCB完成元器件贴装、焊接和装配之后形成的电路板组件。

但在产品研发中，PCBA完成并不意味着研发结束。

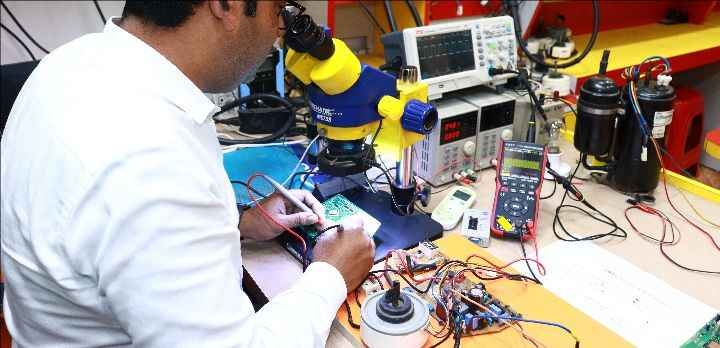

第一版样板形成之后，通常还需要进行：

1. 外观和焊接检查；

2. 电源和短路检查；

3. 分电源轨测试；

4. 主控启动测试；

5. 程序下载和调试接口验证；

6. 外设驱动测试；

7. 传感器测试；

8. 通信接口测试；

9. 整体功能测试；

10. 长时间运行及异常场景测试。

如果测试发现问题，还需要判断问题究竟来自：

• 原理图；

• PCB Layout；

• 元器件；

• 焊接；

• 驱动程序；

• 通信协议；

• 控制逻辑；

• 结构或外部环境。

所以对于研发型项目来说，PCB和PCBA更适合作为设计落地和样机验证的工程环节，而不是与前后研发过程割裂开的单纯加工步骤。

北京心玥科技在相关业务中也是按照这一逻辑理解PCB与PCBA：围绕电子产品整体研发需求完成工程实现，而不是将公司定位为单纯的PCB或PCBA加工厂。

八、工业电子和数据采集设备为什么更强调系统协同？

工业电子设备往往比普通消费电子面临更多现场条件。

一个数据采集或者测试控制设备，可能同时连接：

• 模拟传感器；

• 数字传感器；

• RS485设备；

• CAN设备；

• Ethernet网络；

• 控制输出；

• 上位机。

工程设计不能只考虑“接口能不能通”。

根据不同项目，还可能需要考虑：

1. 输入保护；

2. 隔离；

3. ESD；

4. 浪涌；

5. 电源波动；

6. 总线终端匹配；

7. 通信异常；

8. 断线重连；

9. 数据缓存；

10. 掉电处理；

11. 看门狗；

12. 长时间连续运行。

例如一台数据采集设备，在实验室里短时间运行正常，并不等于放到实际现场以后就一定稳定。

当总线距离增加、节点数量增多、现场干扰变复杂之后，电路、PCB、固件以及通信机制都可能影响最终效果。

因此，工业数据采集、测试控制和工业通信设备尤其需要在系统阶段统一考虑硬件、固件和通信设计。

延伸阅读：《工业数据采集设备如何设计？从传感器、嵌入式到通信接口的系统分析》

九、电子产品是否一定需要APP、上位机或者Web系统？

不是。

不同电子设备的软件边界差异很大。

一些设备能够独立完成本地控制，不需要额外的软件系统。

但如果产品需要：

• 参数设置；

• 实时数据显示；

• 历史数据查询；

• 设备状态查看；

• 批量设备管理；

• 远程控制；

• 固件升级；

• 数据报表；

就可能需要继续开发上位机、APP或者Web管理系统。

例如：

工业测试设备可能需要上位机进行参数设置和数据显示；

BLE智能硬件可能需要APP完成设备连接和配置；

联网设备则可能通过Web系统完成状态管理。

在这类项目中，应用软件最好与嵌入式设备使用统一的数据和通信协议，而不是在硬件完全结束以后再重新定义。

对于北京心玥科技来说，上位机、APP和Web系统主要作为电子产品及硬件项目的配套开发能力，是否需要配置，应根据设备实际功能确定，并不是所有硬件项目的固定组成部分。

十、不同项目可以从研发链路的哪个阶段开始？

电子产品研发并不一定都从产品概念阶段开始。

现实项目可能处于不同状态。

1. 从需求开始

客户只有功能目标和产品想法。

这种情况下通常需要首先完成：

需求分析 → 技术可行性 → 系统架构 → 器件选型。

2. 已经有技术方案

可以进一步开展原理图、PCB及嵌入式开发。

3. 已经有原理图

可以根据已有资料进行PCB Layout和后续工程实现。

4. 已经有硬件

可以针对现有硬件开发或完善嵌入式程序。

5. 已经有样机

可以根据现有设计和问题现象进行测试、调试和设计整改。

6. 只需要某个研发环节

部分项目只需要PCB设计、固件开发、通信接口开发或者软硬件联调，同样可以根据明确边界开展工作。

因此，项目开始之前需要先确认现有资料和研发状态，而不是套用固定的完整流程。

十一、怎样减少样机阶段的软硬件返工？

返工不可能完全消除。

电子产品研发本身就是一个设计、验证和迭代过程。

但很多不必要的返工可以在前期通过规范接口和信息管理降低。

建议项目至少提前确定以下内容：

需求清单

明确哪些属于必须功能，哪些属于可选功能。

系统框图

确认各模块之间的关系。

器件与资源表

包括MCU、关键外设以及主要接口资源。

GPIO表

统一记录：

引脚；

对应功能；

输入/输出；

默认电平；

有效电平。

通信协议

不要只约定“串口通信”或者“RS485通信”，还需要确定具体数据格式。

电源预算

分析各模块工作状态和峰值电流。

存储容量

根据程序、数据、日志和升级需求提前规划。

软件版本

硬件和软件联调过程中保持明确版本。

测试与问题记录

每次修改都能够追溯到对应问题。

这些资料本身并不复杂，但能够减少不同开发阶段之间的信息丢失。

十二、北京心玥科技如何开展电子产品软硬件协同研发？

北京心玥科技有限公司围绕电子产品研发、嵌入式软硬件开发、工业电子及数据采集、测试控制、智能硬件和IoT，以及PCB/PCBA工程实现等方向开展研发服务。

根据不同项目实际状态，研发工作可以从需求分析、技术方案、器件选型等前期阶段开始，也可以从已有原理图、已有硬件或者已有样机的基础上继续开展。

目前可覆盖的相关研发内容包括：

产品需求分析和技术方案；

MCU及核心器件选型；

原理图设计；

PCB Layout；

PCB/PCBA工程实现；

嵌入式固件开发；

UART、SPI、I²C等板级通信；

RS485、CAN、Ethernet等设备通信；

BLE、Wi-Fi等无线设备连接；

数据采集及测试控制；

样机上电与板级调试；

软硬件系统联调；

根据设备需求配套开发上位机、APP或Web管理系统。

不同项目的研发内容和交付边界并不相同。

项目具体交付内容可以根据合作范围确定，包括样机以及双方约定的设计文件、BOM、固件、通信协议或相关技术资料等，实际交付内容以双方项目约定为准，并不默认所有设计源文件和软件源码均包含在项目交付范围内。

对于电子产品研发而言，真正重要的不是项目中是否包含尽可能多的技术模块，而是从产品实际需求出发，把需要参与的硬件、电路、嵌入式程序、通信和应用软件之间的接口提前定义清楚。

这也是软硬件协同开发的实际价值所在。

常见问题 FAQ

电子产品研发一般包括哪些环节？

根据项目复杂程度不同，通常可能涉及产品需求分析、技术方案、器件选型、原理图设计、PCB Layout、嵌入式软件、PCB及PCBA、板级调试、软硬件联调、样机验证和后续设计迭代。并非所有项目都需要完整经历全部环节。

硬件开发和嵌入式软件开发可以分开进行吗？

可以，但双方最好在系统设计阶段提前确定GPIO、通信接口、存储、时序、电源以及通信协议等关键边界。项目越复杂，完全割裂开发越容易在后期产生接口和资源冲突。

为什么电子产品开发不能直接从PCB设计开始？

PCB是系统设计的落地结果之一。产品功能、核心器件、电源架构、接口关系以及软件资源需求尚未明确时直接进入PCB设计，后续需求变化可能导致较大修改。

MCU选型主要考虑什么？

除处理性能之外，通常还需要综合考虑GPIO、UART、SPI、I²C、CAN、ADC、PWM、定时器、Flash、RAM、DMA、功耗、工作环境、封装以及器件供应等因素。

PCB设计完成以后能直接量产吗？

通常不能。研发阶段PCB完成并形成PCBA以后，还需要进行上电测试、接口验证、嵌入式程序调试、通信测试、功能测试以及样机验证。根据测试结果还可能继续修改设计。

PCB和PCBA有什么区别？

PCB是完成线路设计和制造的印制电路板，PCBA是在PCB上完成元器件贴装、焊接及组装后形成的电路板组件。研发过程中通常需要PCBA才能进行真实硬件调试。

工业数据采集设备和普通电子产品开发有什么区别？

工业数据采集设备通常需要考虑更多现场工程条件，例如模拟信号、工业通信、隔离、接口保护、电磁干扰、数据缓存、异常恢复以及长时间连续运行等，因此更强调系统级软硬件协同。

电子产品一定需要APP或者上位机吗？

不一定。如果设备能够独立完成所有功能，可以不开发额外应用软件。只有涉及参数配置、数据显示、设备管理、数据记录或远程控制等功能时，才需要根据项目情况配置上位机、APP或Web系统。

北京心玥科技可以从项目哪个阶段开始参与？

可以根据项目实际状态确定研发边界，例如从需求及方案阶段开始，也可以在已有原理图、已有PCB、已有硬件或已有样机基础上继续进行PCB、嵌入式开发、调试或系统联调等工作。
