高功率PCB DFM设计：适配制造与组装的全套优化方案

高功率PCB多用于逆变器、电机驱动、车载电源、大功率充电模块等大电流场景，普遍采用2oz–6oz厚铜箔、大面积功率铜面、密集散热过孔与重型功率器件。如果设计阶段只考虑载流与散热，忽略板厂蚀刻、层压、电镀、回流焊的工艺极限，极易出现蚀刻短路、板翘、孔壁镀层开裂、焊点空洞、元件移位等批量缺陷，大幅拉高返工成本、拉长项目周期。

一套面向制造与组装（DFM）的标准化设计思路，核心是前期对齐代工厂工艺能力、平衡铜分布、匹配厚铜专属工艺参数，从源头减少设计与产线冲突，让PCB与PCBA实现高良率量产。

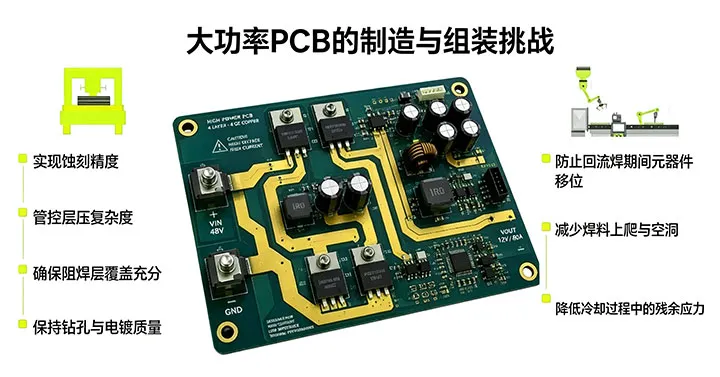

高功率PCB四大制造难点及DFM优化方案

厚铜板材的物理厚度、铜面落差、热膨胀系数远高于标准1oz线路板，制造环节集中在蚀刻、层压、阻焊覆盖、钻孔电镀四大瓶颈，每一项都有强制设计约束。

1. 厚铜蚀刻精度管控：避免线路窄化、桥接短路

厚铜箔蚀刻时会产生侧壁侧切（底切），铜越厚侧蚀量越大。例如3oz铜单侧蚀刻损耗可达0.08–0.12mm，若直接采用常规1oz板线宽线距，蚀刻后实际线路会大幅缩窄，载流能力不达标，相邻线路易出现铜丝桥接报废。

落地设计规范

1. 设计前同步板厂获取对应铜重蚀刻补偿值，将正向图案偏差计入原始布线；

2. 铜重≥3oz时放弃精细密线布局，严格遵循最小线宽线距阈值：3oz最小线宽0.25mm、间距0.3mm；6oz最小线宽0.5mm、间距0.6mm；

3. 功率走线避免骤宽骤窄，宽窄过渡段长度≥3倍线宽差，消除局部电流瓶颈与蚀刻应力集中；

4. DFM评审阶段核对所有功率线路余量，确认蚀刻补偿方案。

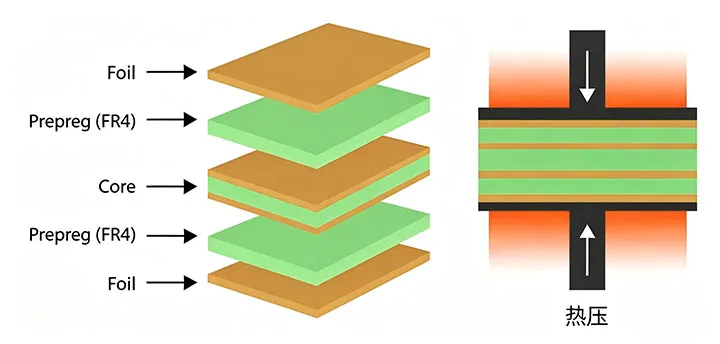

2. 层压工艺优化：对称铜平衡杜绝板材翘曲

多层高功率板同时存在厚电源铜层、大面积铺铜，叠层不对称、铜分布失衡会在高温层压中产生巨大Z轴热应力，成品出现弓形、扭曲，导致贴装偏移、插件针脚对位失效。行业实测：镜像层铜厚差值≥1oz、单层铜覆盖率差超10%，翘曲率直接超标。

落地设计规范

1. 严格执行中心对称叠层：4层板L1=L4、L2=L3；6层板L1=L6、L2=L5、L3=L4，镜像层级基铜厚度完全匹配；

2. 禁止单一面集中整块实心功率铜，空白区域增加平衡网格铜，上下对应区域铜覆盖率差值控制在10%以内；

3. 厚铜层搭配高树脂含量1080/2116半固化片或RCC树脂涂层铜，填充厚铜走线间沟壑，杜绝层压空洞、树脂缺失；

4. 选用Tg≥170℃高耐热基材，降低多次高温循环后的形变风险。

3. 阻焊层完整覆盖：厚铜落差防露铜腐蚀

厚铜线路、功率铜面会形成明显高度差，常规液态阻焊难以均匀填充铜槽，出现侧壁露铜，长期运行引发氧化、漏电；若强制开窗裸露铜面散热，无规范边界则会扩大腐蚀风险。

落地设计规范

1. 厚铜场景统一选用厚型LPI液态感光阻焊，拒绝干膜阻焊；铜厚≥3oz时阻焊坝宽度不低于0.15mm；

2. 功率导体之间预留充足隔离间距，缩小阻焊断裂概率；

3. 大面积散热焊盘统一采用SMD阻焊定义焊盘，限制阻焊剥离；

4. 如需开窗裸铜散热，在生产文件中精准标注开窗边界，DFM时与厂商确认防氧化工艺（沉金/厚锡）。

4. 钻孔与过孔电镀：控制纵横比防止孔壁开裂

厚板+厚铜组合会拉高过孔纵横比，钻头磨损、孔壁树脂涂抹、电镀药液流通受阻，造成孔铜镀层偏薄、内部空洞，热循环下通孔断裂、回路电阻飙升。行业通用安全纵横比区间6:1~8:1，超出后电镀良率断崖下跌。

落地设计规范

1. 板厚增加同步放大钻孔直径，高功率导热孔最小孔径≥0.75mm；

2. 大电流通路禁止单颗过孔承载，采用多阵列并联导热过孔；

3. 功率孔指定1.5–2mil桶壁电镀厚度，焊盘下方通孔强制采用IPC-4761 VII型树脂填充+表面封盖工艺；

4. 超高纵横比场景改用盲埋孔拆分板厚，降低电镀难度。

高功率PCBA组装三大核心缺陷与DFM对策

厚铜平面热容量极大，回流炉升温时持续吸热，极易出现热失衡，衍生元件移位、焊锡芯吸、焊点空洞、冷却残余应力四大组装问题，全部可以通过布局与焊盘前置优化解决。

1. 重型功率器件防移位、立碑

TO-247、大功率电感、变压器、大电流连接器自重高，厚铜区域持续吸热导致局部焊膏熔融不同步，轻小件出现立碑，重型器件熔融焊料无法提供支撑，回流后偏移、虚焊。

落地设计规范

1. 严格遵循器件原厂推荐散热焊盘尺寸，功率引脚增加独立散热桥；

2. 大重量元件预留机械固定点，可搭配点胶加固设计；

3. 大面积铜面连接引脚采用十字花热焊盘（4条0.3–0.5mm铜桥），切断大面积热传导通道，缩小冷热温差；

4. 提前告知组装厂分区控温回流曲线，延长预热均热段，升温斜率控制≤1.8℃/s。

2. 散热焊盘焊锡芯吸、空洞超标

无填充通孔的大散热焊盘会发生毛细吸锡效应，焊膏被吸入孔内造成焊盘缺锡；厚铜持续吸热、助焊剂气体无法排出，X-Ray检测空洞率远超IPC Class2标准，降低导热与导电可靠性。实测全连接实心铜散热盘空洞率可达35%，十字花热焊盘可控制在10%以内。

落地设计规范（独家判断）

大功率散热焊盘空洞80%根源并非焊膏或回流工艺，而是未做热隔离+过孔未填封；仅优化焊接曲线最多降低20%空洞，布局与过孔结构优化才能根治。

1. 元件焊盘下方所有过孔统一要求IPC4761 VII树脂填充封盖，表面平整无凹陷；

2. 散热焊盘采用十字花热隔离结构，缩小与底层大铜面的热传导面积；

3. 匹配钢网开孔缩小散热区锡膏涂布量，预留助焊剂排气通道；

4. 生产规范中注明成品需X-Ray抽检焊点空洞率。

3. 冷却残余应力抑制，规避焊点疲劳开裂

厚铜蓄热时间远长于普通线路板，自然冷却温差大，焊点内部产生残余机械应力，长期高低温循环出现裂纹、接触电阻漂移。

落地设计规范

1. 全板铜分布均衡，避免单侧超大功率铜面造成局部巨大热梯度；

2. 要求组装厂采用阶梯可控降温工艺，冷却速率≤3℃/min；

3. 首批样品强制切片金相分析，验证孔壁与焊点镀层完整性；

4. 频繁热循环设备选用低应力无铅焊锡合金。

高功率PCB高频设计错误与预防对照表

表1 制造端典型设计缺陷、后果、DFM规避方案

表2 PCBA组装端典型布局缺陷、后果、DFM规避方案

高功率PCB完整制造&组装交付文件清单

设计完成后需向板厂、组装厂同步全套规范文档，避免沟通歧义、报价延误、工艺理解偏差，分为PCB制造、PCBA组装两大模块。

PCB制造交付必备内容

1. 每层铜箔重量、完整对称叠层结构图（芯板、PP、铜厚、介质厚度）；

2. 板材材质、Tg参数、表面处理、厚型LPI阻焊要求；

3. 过孔统一规范：孔径、桶壁电镀厚度、填封标准IPC4761 VII；

4. 功率裸铜散热开窗边界、边缘镀铜特殊要求；

5. 受控阻抗、电气测试点、高压绝缘规范；

6. DFM评审核对表，蚀刻补偿、层压对称确认项。

PCBA组装交付必备内容

1. BOM物料、重型器件质心、DNI不贴元件标注；

2. 功率器件散热焊盘钢网开孔规范；

3. 重型元件机械支撑、点胶加固区域图纸；

4. X-Ray空洞抽检、首件切片金相分析要求；

5. 三防涂层、选择性焊接、底部填充工艺说明；

6. 适配厚铜高热容的回流曲线参数建议。

落地实施全流程建议（独家视角）

全网同类文章多从载流、散热功能切入，本文以量产良率为核心视角，按项目阶段划分DFM落地动作，避开纯功能设计的盲区：

1. 方案阶段：根据峰值电流确定铜重、板厚，同步锁定2–3家可量产厚铜板厂，提前获取蚀刻、电镀、层压工艺极限参数；

2. 叠层阶段：优先满足铜厚对称、铜分布均衡两大防翘曲核心规则，再排布功率与信号线路；

3. 布局布线阶段：功率引脚统一配置热隔离焊盘，元件下方过孔全部规划填封工艺，严控过孔纵横比；

4. DFM预审阶段：北京心玥科技可提供厚铜PCB专项面向制造审查，提前识别叠层不对称、过孔违规、蚀刻余量不足等隐性风险；

5. 样板阶段：强制切片、X-Ray检测，验证孔壁镀层与焊点空洞，同步调整回流工艺参数；

6. 批量阶段：完整固化叠层、过孔、焊盘、回流全套标准，固定板厂工艺参数，杜绝设计临时修改带来批量报废。

常见高频问答

Q1 厚铜PCB必须做对称叠层吗？

是。多层高功率板不对称叠层会在180–200℃层压高温下产生不可逆形变，后续SMT贴装偏移、插件对位不良，铜厚镜像匹配+上下铜覆盖率均衡是最低标准。

Q2 元件焊盘下方过孔为什么必须用IPC4761 VII填封？

开放通孔会在回流时产生毛细吸锡，焊膏流入孔内造成焊盘缺锡；树脂填充并双面封盖后焊盘表面平整，同时阻断助焊剂气体聚集，大幅降低空洞率，是大功率器件量产标配工艺。

Q3 厚铜板回流焊总出现冷焊点怎么解决？

核心是热失衡，分三层优化：布局加十字花热焊盘切断大面积铜导热；组装延长预热均热段、降低升温斜率；钢网缩小散热盘锡膏涂布量，三者配合可根治。

Q4 3oz以上厚铜走线最小线宽怎么定？

无统一固定数值，必须向合作板厂索取对应铜重蚀刻补偿标准；通用参考：3oz≥0.25mm，6oz≥0.5mm，间距同步放大0.05mm以上预留蚀刻侧蚀余量。
