工业数据采集设备常用于温度、压力、电流、电压、流量、位移、振动、开关量等现场数据的获取、处理与传输。与普通电子产品相比,这类设备往往不仅要“能采到数据”,还需要面对更复杂的工作环境,例如电磁干扰、供电波动、长距离布线、多节点通信、长期连续运行以及上位系统联动等实际工程问题。
因此,工业数据采集设备的设计,通常不能只从某一个局部模块入手,而需要从传感器、模拟前端、ADC、主控、通信接口、供电及软件协同的角度进行系统规划。
从研发链路来看,一套完整的数据采集设备,常见的技术路径可以概括为:
传感器 → 信号调理 → ADC → MCU → 通信接口 → 上位机或其他业务系统
这条链路中的每一个环节,都会影响最终采集结果的准确性、稳定性和可用性。
很多项目在最初阶段会把需求表述为:
采集几个模拟量;
采集若干路开关状态;
把数据上传到上位机;
支持 RS485 或 CAN 通信;
采样快一些;
精度高一些;
现场稳定运行。
这些需求看起来并不复杂,但真正进入研发以后,很快就会发现,各个模块之间是相互影响的。
例如:
传感器输出信号形式不同,前端电路设计就不同;
精度要求提高,ADC 与模拟调理方案就需要同步升级;
采样频率提高,主控处理能力、缓存机制和通信带宽也要重新评估;
通信距离增加,接口电路、隔离和抗干扰设计的要求也会提高;
如果设备运行在工业现场,还要考虑供电噪声、接地差异、浪涌和静电等环境因素。
因此,工业数据采集设备本质上是一个系统工程。设计时既要考虑采集本身,也要考虑后续的数据处理、通信传输和长期运行稳定性。

一套典型的工业数据采集系统,通常可分为以下几个部分:
传感器或输入源
负责提供被测对象的原始信号。
信号调理模块
对原始信号进行放大、滤波、隔离、转换或保护。
ADC采集模块
将模拟信号转换为数字信号,供主控处理。
MCU或嵌入式主控模块
负责采样控制、数据处理、缓存、协议打包、状态管理和设备逻辑。
通信接口模块
把数据传输到上位机、PLC、网关、控制系统或其他设备。
供电与保护模块
保证系统稳定供电,并在必要时应对现场电气干扰。
上位机或其他应用系统
用于数据显示、参数配置、历史记录、报警或设备管理。

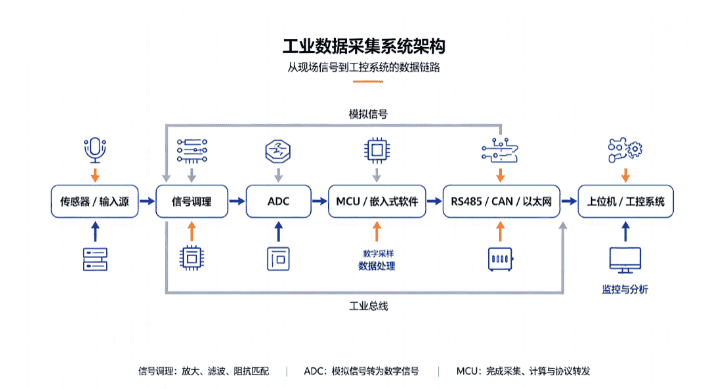

可以用一个简化结构理解:
传感器 / 现场信号
↓
信号调理
↓
ADC
↓
MCU / 嵌入式软件
↓
RS485 / CAN / 以太网 / 无线通信
↓
上位机 / 工控系统 / 管理平台
这也是工业数据采集设备设计中最核心的一条链路。
工业数据采集设备最前端面对的,通常不是统一规格的输入,而是各种不同形式的信号源。
常见情况包括:
电压信号;
电流信号;
热电偶、热电阻等温度信号;
桥式传感器输出;
频率信号;
脉冲信号;
开关量输入;
串口类数字传感器。
不同信号类型,对前端设计提出的要求并不一样。
例如,微弱模拟信号通常需要更重视放大、滤波和噪声控制;工业现场较长距离传输的信号,可能需要优先考虑抗干扰和隔离;如果是开关量输入,则更关注输入保护、电平识别和响应可靠性。
因此,在方案阶段需要先明确几个关键问题:
输入信号属于模拟量还是数字量;
信号范围是多少;
精度要求是多少;
采样频率是多少;
输入通道数量是多少;
现场布线距离有多长;
现场供电和接地条件如何;
是否需要隔离;
是否存在强干扰环境。
这些条件会直接影响后面的信号调理方式、ADC选型和系统结构。
信号调理模块是工业采集系统中非常关键、但又经常被低估的一部分。
很多时候,传感器输出并不能直接送入 ADC 或 MCU,往往需要先进行适配和处理。信号调理常见的作用包括:
放大:把较小的模拟信号调整到 ADC 更适合的输入范围;
滤波:抑制高频干扰、工频干扰或其他噪声;
电平转换:让信号满足后级电路的输入要求;
隔离:降低现场地电位差或共模干扰带来的影响;
保护:提升系统对静电、浪涌、误接线等异常情况的承受能力;
阻抗匹配:在某些应用中改善信号传输与采样稳定性。
如果前端信号调理考虑不足,即使后面的 ADC 精度很高,最终采集结果也可能不理想。换句话说,数据采集系统的精度,并不只是由 ADC 位数决定,而是由整个输入链路共同决定。
这是工业数据采集设备设计中最常见的问题之一。
很多需求在初期只会说“希望精度高一些”“采样快一些”,但工程上需要进一步转化。
ADC 精度通常会和位数联系在一起,例如 12 位、16 位、24 位等。位数越高,理论上可区分的量化等级越多,但这并不意味着系统最终测量结果一定同比例提升。
实际效果还会受到以下因素影响:
传感器本身精度;
前端放大与滤波质量;
电源噪声;
参考电压稳定性;
PCB布局布线;
采样方式;
软件校准和算法处理。
因此,在工业项目中,ADC 不是位数越高越好,而是要与被测信号范围、分辨率要求、系统成本和整体设计复杂度匹配。
例如,如果传感器精度和现场噪声已经决定了系统上限,盲目提高 ADC 位数并不一定带来实际收益,反而可能增加前端设计和调试难度。
采样率决定单位时间内对信号采集多少次。采样率的设定要结合:
被测信号变化速度;
通道数量;
主控处理能力;
通信带宽;
存储空间;
上位机刷新需求。
如果只是慢变化量,例如环境温度、液位等,通常不需要很高的采样速度;但如果是振动、电流波形、脉冲变化或测试控制场景,采样率要求可能明显提高。
同时还要注意,多通道采样场景下,“单通道采样率”和“总系统采样能力”并不是同一个概念。通道越多,系统对 ADC、MCU 和缓存处理的要求也越高。
在一些场景中,提高采样率可能意味着更大的数据量、更高的处理压力和更复杂的通信要求;提高精度则可能增加模拟前端和电源设计难度。
所以更合理的做法通常是:
先明确被测对象真正需要的分辨率和刷新频率;
再决定 ADC 位数、采样结构和主控资源;
最后验证系统整体能否稳定工作,而不是单独追求某一个指标。
很多人提到数据采集时,首先想到的是传感器和 ADC,但在真正的工业设备中,MCU 和嵌入式软件承担着非常重要的系统协调作用。
主控通常需要完成以下任务:
控制采样时序;
管理多通道输入;
读取 ADC 数据;
进行滤波、校准或简单计算;
判断报警阈值;
处理本地缓存;
管理设备状态;
控制通信接口;
与上位机或其他设备进行协议交互;
应对异常情况;
根据需要实现参数保存、日志记录、掉电保护等功能。
如果采集系统需要长期运行,嵌入式软件还需要进一步考虑:
定时任务管理;
看门狗机制;
通信异常恢复;
数据缓冲策略;
断电与重启恢复;
参数配置一致性。
因此,工业数据采集并不是“把ADC读出来”这么简单。真正稳定可用的系统,往往依赖于前端硬件与嵌入式软件的协同设计。
这里也可以延伸阅读官网知识页:
《工业电子设备研发为什么需要软硬件协同设计》
工业数据采集设备在把数据送出去时,通信接口的选择非常重要。不同接口并不存在绝对优劣,而是要根据现场环境、组网方式、距离和系统结构来判断。
RS485 在工业设备中应用非常广泛,常见特点是:
接口成熟;
成本相对可控;
适合较长距离通信;
适合多节点总线结构;
常用于采集模块、仪表、控制器与上位机之间的数据交换。
如果项目需要接入已有工业系统,或者采用较常见的串行总线组网方式,RS485 往往是一个较实用的方案。
但它也需要重视:
总线布线规范;
终端匹配;
节点数量;
共地与隔离问题;
现场干扰环境。
CAN 常用于控制类、分布式设备类或节点间协同要求较高的场景,特点通常包括:
多节点通信能力较好;
总线仲裁机制适合一定实时性要求;
在复杂设备网络中具有较好的稳定性;
常见于工业控制、车辆电子、设备联动等应用。
如果系统中设备节点较多、消息交互更频繁,或者对可靠通信和系统响应要求更高,CAN 往往更有优势。
但它也会对协议设计、节点管理、错误处理和调试能力提出更高要求。
以太网适合的场景通常包括:
需要较高数据吞吐;
需要接入局域网或工业网络;
需要与上位机、服务器或网络平台直接通信;
可能涉及远程设备管理或网络化部署。
对于一些数据量较大、系统集成程度较高或需要直接并入信息化系统的项目,以太网通常更合适。
但同时也要考虑:
网络协议栈复杂度;
接插件与布线条件;
电磁环境;
网络稳定性;
与现有系统的兼容性。
可以先从几个问题入手:
现场距离有多远?
设备节点有多少?
数据量大不大?
是否需要较强实时性?
是否需要接入现有 PLC、工控机或网络系统?
现场布线和供电条件怎样?
是否存在较强干扰?
通信接口的选择,本质上也是工业采集系统方案设计的一部分,而不是后期附加的独立问题。
在实验室里能够正常工作的采集板,不一定能直接适应真实工业现场。
工业现场常见问题包括:
电源波动;
接地差异;
静电干扰;
浪涌冲击;
电机、继电器等强干扰源;
长线传输引入的噪声;
信号线和电源线相互耦合;
现场环境复杂导致的通信异常。
这也是为什么工业数据采集设备在设计阶段,通常需要更重视以下几个方面。
隔离主要用于降低不同系统之间地电位差、共模干扰或意外电气冲击的影响。是否需要隔离,应结合接口类型、现场接线方式和应用环境判断。
常见需要重点评估的场景包括:
长距离通信;
与外部设备直接互联;
工业电气环境较复杂;
多电源系统之间互联;
模拟量输入精度要求较高。
工业设备不仅要考虑“功能能否实现”,还要考虑“在干扰环境下能否稳定实现”。
这通常会涉及:
接口保护;
电源滤波;
合理接地;
PCB布局布线;
模拟与数字区域分离;
关键信号走线控制;
通信线路处理;
屏蔽与布线方式。
供电设计不仅关系到设备能否启动,也关系到采样稳定性和通信可靠性。
需要重点关注:
输入电源类型;
电源波动范围;
各路电源分配;
峰值电流;
纹波噪声;
关键模拟和数字电源分区;
掉电处理。
如果供电设计不稳定,前端采样噪声、通信异常、MCU复位等问题都可能随之出现。
很多工业项目并不是在研发阶段就能完整复现所有现场环境。
但这并不意味着现场因素可以等到后期再考虑。
如果项目已经明确应用在复杂工业环境中,通常应尽量提前了解:
设备安装位置;
与被测对象距离;
线缆长度;
现场供电方式;
是否靠近电机、变频器、继电器等干扰源;
是否存在多节点通信;
是否需要长时间连续运行;
是否需要掉电恢复;
是否存在高低温、粉尘或潮湿等环境因素。
这些问题会直接影响:
输入接口设计;
隔离策略;
通信接口选择;
电源方案;
防护与可靠性设计;
软件异常恢复机制。
工业数据采集设备之所以与普通消费类电子产品不同,正是在于它更强调“现场可用性”而不只是“实验室可运行”。
并不是所有数据采集设备都必须配套上位机。
如果设备本身只承担简单采集与透传功能,或者直接接入 PLC、控制器、网关等上层设备,那么未必需要单独开发上位机。
但如果项目需要以下能力,通常就值得考虑配套上位机或其他应用系统:
实时数据显示;
历史数据查看;
参数配置;
通道管理;
报警设置;
数据导出;
设备状态监控;
调试辅助;
批量设备管理。
上位机在工业采集系统中的作用,通常是让数据更容易使用,而不是替代采集设备本身的核心功能。
对于北京心玥科技而言,上位机、APP 或 Web 系统主要作为硬件项目的配套能力,根据设备目标和项目边界决定是否纳入开发范围,而不是所有工业数据采集项目的固定组成部分。
可结合内链阅读:
《如何选择电子产品研发公司?7项核心能力与合作风险解析》
从项目经验逻辑看,工业数据采集类项目中比较常见的问题主要集中在以下几类:
如果传感器、信号调理、电源和 PCB 设计不足,单独提高 ADC 位数并不能保证系统结果变好。
实验室测试通过,并不代表工业现场长期稳定。
RS485、CAN、以太网通信不仅要关注连通,还要关注长期运行下的错误恢复与抗干扰能力。
高采样率往往意味着更高的数据处理、缓存和传输要求。
这样容易导致接口定义不清、资源不足或后期返工。
因此,工业数据采集系统更适合采用“系统方案先行、软硬件协同推进”的开发方式。
北京心玥科技有限公司围绕电子产品研发、嵌入式软硬件开发、工业电子、数据采集、测试控制、智能硬件/IoT 以及 PCB/PCBA 工程实现等方向开展相关研发服务。
在工业数据采集类项目中,可根据项目当前状态,从不同阶段切入,例如:
需求分析与技术方案;
采集系统架构设计;
传感器与接口方案评估;
原理图设计;
PCB Layout;
嵌入式采集与通信软件开发;
RS485、CAN、以太网等设备通信接口开发;
PCB/PCBA 工程实现;
板级调试与系统联调;
根据设备需要配套上位机、APP 或 Web 管理系统。
不同项目的目标、输入信号形式、环境要求、测试方式和交付边界并不相同,因此具体研发内容应根据项目实际需求确定。
项目完成后的具体交付内容,例如样机、设计文件、BOM、固件、协议文档、测试资料等,按照项目合作范围和合同约定协商确定,并非默认全部交付。
通常包括传感器或输入源、信号调理、ADC、MCU、通信接口、供电与保护,以及根据项目需要配置的上位机或其他应用系统。
不一定。系统最终精度还会受到传感器、信号调理、电源、参考电压、PCB设计和软件处理等因素影响。ADC 位数只是其中一个因素。
要结合距离、节点数量、实时性、数据量、现场干扰环境以及是否需要接入现有工控系统来判断。不同接口适合的系统结构不同,没有统一的固定答案。
因为工业现场通常存在供电波动、接地差异、长线传输、电机干扰、静电和浪涌等问题。隔离、EMC 和接口保护设计有助于提升设备稳定性和可靠性。
不一定。如果设备只负责本地采集和透传,或者直接接入已有系统,就未必需要单独开发上位机。只有在需要数据显示、参数配置、历史记录、报警或设备管理时,才更适合配套开发上位机或其他应用系统。
