PCB设计与硬件设计：理解核心差异以及协同开发

在电子产品的完整开发链路中，硬件设计与PCB（印刷电路板）设计是两个紧密关联又各有分工的核心环节。二者同属电子工程范畴，却对应不同的专业维度与工作阶段，共同决定了设备的功能表现、可靠性与量产成本。对于电子工程师、产品开发者及供应链团队而言，厘清两者的边界与协作逻辑，是提升开发效率、规避设计返工、保障产品落地质量的关键前提。

本文将系统梳理硬件设计与PCB设计的核心区别，解析二者在现代电子设备开发中的定位，分享兼顾性能、可靠性与成本控制的成熟实践方法，同时说明两个环节如何协同配合，实现高效的功能落地与设计兼容。

硬件设计：电子系统的顶层定义与逻辑构建

硬件设计是覆盖电子系统从概念到功能验证的全流程工程活动，核心是从零搭建电子电路与设备的完整逻辑框架。它依托电气工程、物理与材料科学的基础理论，聚焦系统层面的架构设计与功能定义，而非具体的物理布线实现。

一项完整的硬件设计工作，通常包含多个核心维度。首先是系统架构与功能规范定义，开发团队需要基于产品需求，明确设备的处理性能、功耗指标、通信协议、运行环境边界等核心参数，确立整个系统的设计目标与验收标准。

其次是元器件选型与兼容性验证。针对设计需求筛选适配的微控制器、FPGA、专用集成电路、传感器及各类外围器件，综合评估器件成本、供货稳定性、生命周期与技术支持能力，同时验证不同器件之间的电气兼容性。

第三是原理图与电路逻辑设计。绘制完整的电路原理图，定义所有元器件之间的电气连接关系与信号流向，确保电路逻辑符合功能规范，同时满足相关行业标准。

第四是软硬件协同设计考量。硬件设计需要与嵌入式开发团队对齐，预留合理的软件接口与通信通道，保障硬件底层与上层应用、驱动程序、操作系统之间能够高效交互，并完成最终的软硬件集成验证。

第五是原型开发、仿真与性能测试。通过SPICE等仿真工具完成电路性能模拟，制作物理原型后开展信号完整性、电磁兼容性、热性能等多维度测试，验证设计是否达到预期指标。

最后是可制造性与可扩展性评估。在设计阶段就考量量产落地的可行性，确保方案能够实现规模化生产，同时兼顾性能稳定性与法规合规要求。

整体而言，硬件设计的核心输出是系统架构方案、元器件选型清单与电路原理图，它定义了一台电子设备的功能边界与性能上限。

PCB设计：从电路逻辑到物理量产的落地载体

PCB设计是硬件工程体系下的细分专业领域，核心任务是将已验证的电路原理图转化为可生产、可组装的实体电路板设计方案。这项工作需要深耕信号完整性、电磁干扰控制、热管理与制造工艺约束等方向，最终让电路逻辑以稳定可靠的物理形态落地。

和硬件设计的系统级视角不同，PCB设计更侧重电路的物理实现细节，核心工作覆盖多个方向。其一为元器件布局优化，根据信号流向、功耗等级与散热需求，在板面上合理排布元器件，缩短关键信号路径，降低电磁干扰风险，同时为高功耗器件预留散热空间。

其二为走线布线与信号完整性控制。设计元器件之间的精密互连路径，做好阻抗匹配控制，减少线间串扰，避免高速信号传输过程中的衰减与失真。

其三为电源分配与接地体系设计。通过地平面、电源平面与去耦电容的合理配置，构建稳定的供电网络，降低电源噪声对电路的干扰。

其四为多层板叠层架构设计。根据电路复杂度与EMC要求，定义PCB的层数与介质排布方式，在有限的板面空间内实现信号隔离、电源稳定与电磁兼容的平衡。

其五为热设计与散热方案落地。针对高功率器件，通过散热焊盘、导热过孔、铜箔散热区等设计手段，提升电路板的散热能力，防止器件过热失效。

其六为可制造性与可组装性设计。确保PCB设计符合行业生产标准，适配自动化贴片与组装工艺，减少生产过程中的缺陷率与加工成本。

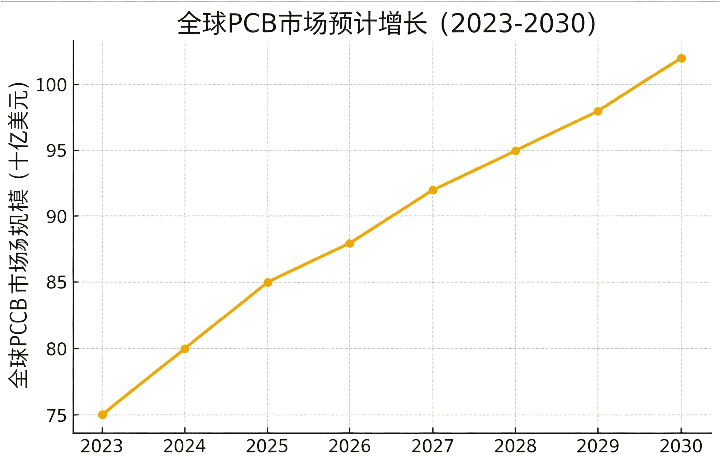

从行业规模来看，全球PCB市场保持稳定增长态势，相关数据显示市场规模将从2023年的750亿美元增长至2030年的1020亿美元，也侧面体现了PCB设计在电子产业中的基础支撑地位。PCB设计的最终输出是Gerber生产文件、板级布局图纸与完整的生产制造规范，它决定了电子电路从图纸走向实体的落地质量。

资深电子工程师迈克尔·罗斯博士曾指出，硬件设计的架构能力与PCB布局的落地精度，共同决定了一款电子设备的最终品质上限。

硬件设计与PCB设计的核心差异对比

为了更直观地区分二者的定位与分工，我们可以从核心焦点、输出成果、工具链等多个维度进行梳理：

| 对比维度 | 硬件设计                                                                                                            | PCB设计 |

| 核心焦点 | 电子系统的概念定义、功能逻辑与架构设计                                                     | 电路板的物理布局、元器件互连与生产落地 |

| 核心输出 | 系统架构方案、元器件选型清单、电路原理图                                                 | Gerber生产文件、板级布局图、量产制造规范 |

| 常用工具 | SPICE仿真工具、电路原理设计软件（如Altium Designer、KiCad、LTspice） | PCB布局设计软件（如Altium Designer、Eagle、OrCAD、KiCad） |

| 核心工作 | 元器件选型与集成、电路逻辑设计、系统架构定义                                          | 板上元器件排布、走线布线、生产工艺优化 |

| 核心考量 | 功能实现、性能指标、功耗控制、整体成本                                                     | 信号完整性、热管理、可制造性、组装效率 |

硬件与PCB协同开发的成熟实践方法

硬件设计与PCB设计是前后衔接、互相影响的两个环节，任何一方的考虑缺失都可能导致后期返工。电子工程领域的长期实践表明，遵循科学的开发方法，能够有效降低设计缺陷、缩短开发周期、控制生产成本。

电气工程教授艾伦·海斯博士曾提到：“不遵循合理的设计规范，往往会带来高昂的改板成本与性能隐患。成熟的开发团队会将严格的测试与迭代设计贯穿全流程。”

想要打造稳定可靠、易于量产的电子设备，可以参考以下经过行业验证的实践方向。

早期跨角色协同

硬件工程师与PCB设计师应在项目启动阶段就建立同步沟通机制，在架构设计、选型阶段就同步考虑物理实现的约束。比如高功耗器件的选型，需要提前确认PCB的散热设计空间；高速接口的定义，需要提前匹配PCB的走线能力，避免后期出现“原理图可行但PCB无法实现”的冲突。

充分利用仿真验证工具

在投入实物制作前，通过SPICE电路仿真、信号完整性/电源完整性仿真、3D结构建模等工具，提前排查电路逻辑、电源网络、结构干涉等潜在问题。仿真验证能够在设计早期发现缺陷，大幅减少后期实物改板的成本。

遵循行业标准化设计规范

参照IPC-2221（PCB设计通用标准）、IPC-7351（元器件封装设计标准）等行业通用规范开展设计，统一封装库、走线规则、过孔规格等设计标准，能够有效提升设计的一致性与可靠性，降低生产适配风险。

迭代式原型验证

采用PCB快速打样、3D打印结构验证等方式推进迭代开发，每一轮原型都聚焦特定的验证目标，逐步覆盖电气性能、结构适配、功能完整性等维度。小步快跑的迭代模式能够快速暴露问题，加快整体开发进度。

合规性与全场景测试

设计过程中提前考量电磁兼容性、静电放电等监管要求与行业标准，通过合理的接地设计、屏蔽方案与受控阻抗走线，降低电磁干扰风险，减少合规测试的不通过概率。

重视电源完整性设计

构建合理的电源分配网络，优化去耦电容的选型与放置位置，配合稳定的调压方案，能够有效降低电源纹波与噪声，保障信号传输的稳定性。

落实可制造性设计原则

在PCB设计阶段就充分考虑生产工艺限制，保证合理的焊盘尺寸、过孔规格、元器件间距与走线间距。根据IPC发布的相关调研数据，落地完善的可制造性设计体系的企业，能够将生产成本降低约30%，同时大幅减少量产阶段的缺陷率。

融入可测试性设计思路

在板上预留充足的测试点，支持JTAG边界扫描等调试接口，保证关键信号节点具备可测性，能够大幅简化后期的故障排查与功能验证工作，提升生产测试效率。

完善版本控制与文档管理

对原理图、物料清单、PCB文件等所有设计资料进行规范化的版本管理，保持文档与设计版本的同步更新，能够避免团队协作中的信息偏差，保障设计方案的可追溯与可复现。

高速场景下的信号完整性优化

针对高速数字电路、高频模拟电路场景，采用差分对布线、受控阻抗走线、等长控制等成熟设计手段，避免信号传输过程中的失真、串扰与数据错误。

做好元器件生命周期管理

选型阶段优先选择供货稳定、生命周期长的元器件，同时提前规划替代料方案，能够有效降低元器件停产、断供带来的设计返工与供应链风险。

北京心玥科技：电子设计开发的专业合作伙伴

深入掌握硬件设计与PCB设计的差异与协同逻辑，是打造功能完善、适配实际场景的电子产品的基础。硬件设计定义了设备的核心逻辑、性能上限与器件集成方案，PCB设计则将这些概念转化为符合行业标准、可稳定量产的实体载体。随着电子技术的持续迭代，两个环节的高效协同，始终是推动电子工程产品化落地的关键动力。

在北京心玥科技，我们专注于以务实的技术能力支撑客户的产品开发需求。我们从客户的实际业务价值出发，结合创新设计思路、成熟技术经验与全流程项目管控，为客户提供从概念论证、原型开发到落地优化的全阶段技术支持。

如果您有硬件开发、PCB设计相关的项目需求，欢迎联系我们开展免费咨询，共同探索技术落地的可行方案。

常见问题

PCB设计可以独立于硬件设计开展吗？

不可以。PCB设计需要基于完整的硬件设计规格开展。在启动PCB设计前，需要明确所用元器件、电路的电压与信号参数、供电与散热要求等核心信息，这些都来自硬件设计的输出成果。

每个硬件工程师都能完成PCB设计吗？

不一定。硬件工程师通常熟悉电子元器件的功能与应用要求，但PCB设计需要掌握专门的走线布线、阻抗控制、电磁干扰抑制、散热设计与PCB制造工艺等专业知识，属于细分的专业方向。

PCB设计中比较常见的错误有哪些？

较为常见的问题包括信号走线间距不足、接地体系设计不完善、电源网络拓扑不合理、PCB层数选择不匹配场景、高功耗器件排布过于集中，以及缺少必要的测试调试节点等。

单层板与多层板有哪些区别？

单层板加工工艺简单、成本较低，但布线空间与信号隔离能力有限。多层板多用于功能复杂的设备中，能够实现更优的信号隔离效果，提升电源完整性，降低电磁干扰影响。

哪些技术正在影响现代PCB的发展方向？

当前推动PCB技术演进的核心方向包括柔性电路板、高密度互连技术、嵌入式元器件工艺、物联网场景的集成适配，以及具备更优热电性能的新型基板材料的应用。
