高性能印刷电路板设计中的热管理：被动冷却与主动冷却策略

热管理不再仅仅是设计流程中最后一道优化工序，而是整体工程工作流程中不可分割的组成部分。设计师必须在机械约束、电气约束和成本约束与有效散热需求之间取得平衡。在高性能电子设备中，冷却策略的选择变得至关重要。被动方法依赖导热和自然对流，主要采用散热器、热通孔或铜层实现散热。主动解决方案则包括风扇、强制空气循环和先进的液体冷却系统。

本文旨在比较被动与主动热管理策略在高性能PCB设计中的应用，同时探讨两者的局限性、适用场景以及对系统长期可靠性的影响。正如《电子设备的热设计》作者拉尔夫·伦姆斯堡所强调的：“可靠性与温度直接相关。”

分析将同时涉及工程考量和实际设计权衡，这些因素基于应用的特定特性——包括印刷电路板基板的材料特性和厚度——来确定最佳解决方案。

印刷电路板系统中热量的产生与散发基本原理

在PCB组件中，热量主要产生于MOSFET、驱动器、FPGA/SoC设备等有源组件以及功率电阻器中。承载高电流的导体中还会因I²R损耗产生额外热量，这些损耗直接由电导率决定。必须区分平均功率和瞬态功率——即使平均功率看似“安全”，短脉冲也能在局部形成热点。热量通过三种机制散发：传导（在PCB中占主导地位，在使用厚铜或金属核心基板的设计中尤为有效）、对流（取决于封装设计和气流）、以及辐射（仅在更高温度和更大表面积下才具有实际意义）。

热设计最好用热阻网络模型来描述。RθJC（结到壳的热阻）决定了有多少热量从半导体结点传递到封装上，而RθJA（结到环境的热阻）则取决于印刷电路板堆叠结构、铜分布、热通孔、散热器和对流条件。JEDEC标准JESD51的测量数据表明，在标准化测试板上测得的RθJA值与实际应用条件相比可能相差超过100%。

印刷电路板由于采用介电材料，表现为厚度方向热导率有限的分层结构。因此，构建低热阻的热路径至关重要，包括铜 pours、内部平面以及通过热通孔形成的垂直“烟囱”——这些通孔将热量传导到具有更大散热面积的层。最常见的瓶颈包括组件下方的热接触面积不足、铜连续性中断（如槽或隔离间隙）、层压板中过高的Z轴热阻、以及高功率铜区域上方厚焊盘层造成的意外热障。在实际操作中，目标是控制结温和温度梯度，因为这些因素会直接驱动焊料疲劳、材料降解和电气性能偏移。

更多热量，更少余量：功率密度挑战

功率密度是现代印刷电路板设计中的关键约束条件，它直接决定了对热结构的要求。功率密度不仅仅是总功率与板面积的比率，更是与特定组件或功能区域相关的局部参数。微电子冷却领域领先研究员Yogendra Joshi博士将这一挑战总结为：“微型化趋势不可避免地增加了热通量。”

在实际应用中，两个消耗相同功率的设备可能因其散热面积或与印刷电路板耦合情况的不同，而面临完全不同的热挑战。高功率密度会导致集中热流，即使系统总功率适中，也会增加超过允许温度极限的风险。以下几类组件特别敏感：DC/DC转换器、射频模块、采用小热垫的封装、以及安装在金属基板或标准FR-4印刷电路板上的高功率LED阵列。

以LED灯为例，美国能源部报告称，当结温从85°C上升到105°C时，流明维持率会下降10-20%，大幅缩短使用寿命。另一个因素是在有限空间内多个热源的累积效应。在高度集成的设计中，热效应并非线性叠加，因为组件之间的相互加热会改变边界条件。

因此，功率密度分析应包括：映射功率损耗的空间分布、评估每单位面积的最大热通量，以及验证所选PCB层压板和几何形状是否能在额定和最坏工作条件下有效散热而不超温。

铜厚作为高性能印刷电路板堆叠工程中的关键参数

在高性能PCB设计中，层压板应被视为一个参数化的热模型，其特性取决于截面几何形状、功能层的分布及其相对间距。电源层相对于板厚中心的位置尤为重要——将电源层放置在更靠近表面的位置有助于与散热器或外壳耦合，而中心位置则促进更对称的热分布，但延长了到环境的热路径长度。

层数也会影响热传播的性质。在简单的四层配置中，热扩散能力仅限于少数几个平面。在八层及以上的设计中，可以创建专用的“热核心”，即具有高热质量的连续电源平面，这有助于稳定短期过载，并更有效地将热量分散到整个板面。在多层印刷电路板中，当存在连续铜平面时，有效的平面内热导率会显著提升。IPC APEX EXPO会议上展示的研究表明，在散发15-20W功率的高功率模块中，增加两个内部铜平面可将峰值表面温度降低10-18°C。

介电层厚度是另一个关键参数。更薄的层可以改善层间热耦合，但会影响控制阻抗和信号完整性。不对称的铜分布或层间走线厚度不均，加上温度差异，会产生局部应力和PCB翘曲，这在经历热循环的应用中尤为突出。因此，层设计应通过多准则分析综合热、电气和机械要求，而非仅仅作为标准信号层配置的延伸。

热通孔与导电路径优化

采用缝穿策略，在高功率组件下应尽可能从热垫到内层和板的另一侧创建最连续的热传导路径。通孔不得随意放置——阵列应覆盖发热点，密度选择应以减少局部热阻而不过度削弱铜平面为准。直接影响最佳性能的参数包括：直径、间距和电镀厚度。

更大的钻孔尺寸和更厚的铜管可以提升热传导能力，但会增加制造复杂性并消耗组件下方的宝贵面积。过密的间距还可能增加蚀刻缺陷、对准问题和工艺变异性风险。在热应用中，填充式和帐篷式过孔的选择至关重要。填充式过孔可减少焊料吸锡并改善暴露焊盘封装的表面平整度，但会增加成本并引入如气孔或填充材料收缩等工艺相关风险。帐篷式过孔更经济，但不能完全消除焊料损失，可能导致组装一致性降低。

在BGAs和电源封装下方，通常会实施热通孔阵列，并常与孔在焊盘技术结合使用。这需要与印刷电路板制造商密切协调，包括考虑最小钻孔直径、位置公差以及填充和平整化要求。还需验证热循环下的长期可靠性，包括铜桶疲劳、开裂和潜在分层等风险。

从铜板到散热器：构建高效的被动PCB热路径

被动冷却中的热传递从PCB级别开始，利用具有高热导率的铜区域散热。铜 pours应设计为连续的热扩散器，与产生损耗的区域进行低阻抗耦合，以最小化因间隙规则或不必要热缓解图案造成的瓶颈和中断。有效的热传递还需要优先考虑大且不间断的平面，并验证在铜区域之间转换时没有形成热“瓶颈”。

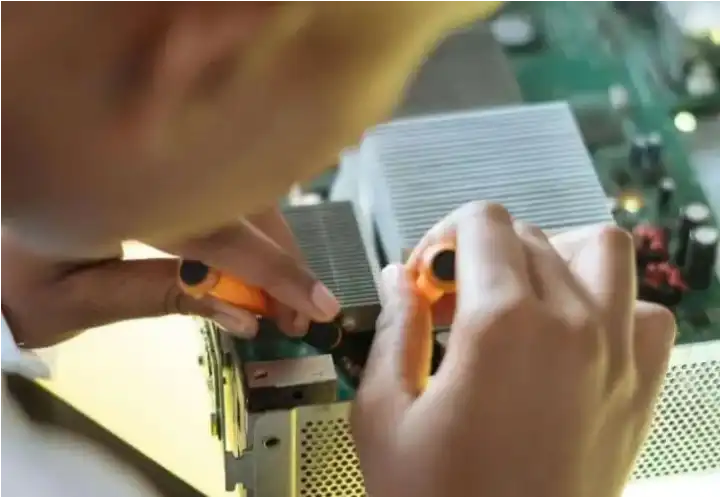

当仅靠PCB本身不足时，散热器集成变得至关重要。这包括：选择适合现有气流的几何形状、定义安装方法、以及确保长期夹紧稳定性。在许多情况下，性能更多地取决于接口而非散热器本身。导热界面材料（TIMs）可减少微观空气间隙，但会引入自身的热阻。过厚的层或不足的安装压力可能抵消预期的益处。因此，必须设计受控的机械公差链，使用弹簧、扭矩限制螺丝或固定夹来保持一致的接触。在无风扇机箱中，自然对流需要系统级的方法。散热片的朝向、垂直气流通道和避免热空气积聚可能比增加额外的铝材更重要。机箱级的热路径——例如通过支架、安装板或机箱元件——必须连续且抗振动。

被动冷却的核心优势是可靠性。没有活动部件，消除了机械故障模式和因轴承磨损引起的性能下降，同时也降低了对灰尘的敏感性，减少了声学和电磁噪声，通常能在整个产品生命周期中提高参数稳定性。被动冷却提供了可量化的可靠性优势——美国空军在电子维护研究中收集的现场可靠性数据表明，风扇等机械部件占某些航空电子子系统现场可更换故障的20-30%，消除运动部件可降低故障率并提升平均无故障时间（MTBF）。

为高功率密度设计：当热管在主动冷却中变得至关重要

在PCB系统中，主动冷却通常始于强制对流，但仅仅添加风扇很少能在没有适当气流控制的情况下解决问题。气流管理包括密封旁路路径、将空气引导至热应力最大的区域，以及设计管道和挡板以最小化循环和死区。风扇选择应基于将风扇曲线与系统阻抗匹配，后者反映了过滤器、散热器和气流通道上的压力降。关键参数是工作点——在高阻抗系统中，过大的高速风扇可能会低效运行，产生噪音却不提供相应的气流增益。

主动冷却会引入额外的复杂性。典型的轴流风扇消耗功率在1瓦到10瓦之间，具体取决于尺寸和气流速度。在高密度电信系统中，强制气流可以降低组件温度15–25°C，但代价是通常超过40–60 dBA的声学噪声。

当功率密度超过空气冷却的极限时，液冷成为可行的选择。冷板集成需要控制平面度、夹紧力和适当的热界面材料选择，同时管理循环中的泄漏风险和电化学腐蚀。热电冷却器（佩尔蒂埃元件）可以局部将板的温度降至环境温度以下，但会引入显著的功率开销，且需要在热端有效去除热量，否则可能降低整体热性能。

主动冷却的成本不仅限于物料清单，还包括功耗、声学噪声、振动、增加的控制和诊断复杂性。设计必须考虑风扇停止、过滤器堵塞或泵退化等故障模式。通常实施冗余（N+1）、转速或压力监测、热警报和安全降额策略，以防止冷却故障导致系统灾难性损坏。

、

热分析工具、组件放置与耦合电热CFD设计

当系统几何形状复杂且热传递依赖强制对流、再循环和局部压力损失时，分析模型便不足够。基于CFD的工作流正日益成为标准。Mentor Graphics（现为Siemens EDA）的一份报告显示，在航空航天和电信领域的高复杂性PCB项目中，超过70%的项目在原型制作之前会进行热模拟。在此背景下，CFD不仅是生成视觉温度图的工具，更用于定量评估在给定气流和外壳配置下系统是否能够保持所需的热裕度。边界条件至关重要：现实的功耗值（含温度依赖性）、入口流量分布、过滤器和散热器的压力降、以及高温运行时的辐射模型。

同样重要的是准确的材料特性建模。层压各向异性、有效堆叠导热性、界面接触电阻和TIM参数不能套用通用数据表值，因为它们通常会主导热预算。在实际操作中，采用耦合电热工作流程——将来自电气、PI或SI模拟（或IC级数据）的功率损耗分布输入CFD模型，然后将产生的温度场反馈以更新温度相关参数和损耗。这一迭代循环使得在原型制作之前，通过分析热通量密度和对气流变化的敏感度来识别热点成为可能。为建立对模型的信心，需要与实证测量进行相关性分析，包括热电偶、带发射率控制的红外热成像以及机载温度传感器。CFD应驱动设计迭代，包括对气流通道、散热器几何形状、组件放置和堆叠的调整，直至在正常和最坏情况下都达到稳定的热裕度。

铜走线在热应力下的表现：高功率PCB中的常见设计错误

不要假定数据手册中的RθJA值反映了实际应用条件，尤其是在热组件密集排列的情况下。始终要根据实际堆叠和气流环境进行验证。

不要仅基于载流量来设计高电流路径。在长走线路径中，电压降和局部加热可能成为关键问题。

避免在功率组件下方形成孤立的铜“岛屿”，这些岛屿会困住热量而非将其散发出去。没有与更大的平面有效耦合，它们无法真正发挥热分配器的作用。

不要忽视组件之间的热耦合。将转换器和驱动器放置得过近可能导致温度非线性上升。

不要忽视热循环分析。热膨胀系数的差异会加速焊点和通孔的疲劳。

不要将热管理视为布线后的任务。在先进电力电子系统中，热架构应与电气设计并行开发。

北京心玥科技：高性能电子系统的先进PCB热管理解决方案

在被动冷却和主动冷却之间进行选择，不应被视为二选一的决策，而应作为更广泛设计策略的一部分。这一策略需要综合考虑负载特性、操作环境、空间限制以及设备的功耗预算。在实际操作中，最有效的设计越来越多地结合两种方法，利用先进材料、早期热模拟以及在PCB上精心布置组件。

如果您设计先进电子系统并致力于实现可量化的性能优化和可靠性提升，与北京心玥科技合作可以显著加速这些目标的实现。公司整合了PCB设计、热分析和硬件工程方面的专业能力，在产品开发的每个阶段提供全面支持。北京心玥科技团队基于成熟的设计流程和仿真工具开展工作，帮助降低错误风险并缩短上市周期。对于需要精准技术支持的团队而言，我们是理想的技术合作伙伴。安排与我们专家的免费咨询，探讨如何提升您项目的有效性。

常见问题

热模拟在高性能PCB设计中是必需的吗？

在高性能项目中，热模拟实际上已成为标准做法。它使工程师能够在原型制作阶段之前预测温度分布、识别热点并优化组件放置。

可以在单一设计中结合被动冷却和主动冷却吗？

可以。在实际应用中，通常采用混合方法，以高效的被动冷却为基础，由主动元件在峰值负载条件下提供支持。

功率密度如何影响PCB冷却策略的选择？

功率密度（W/cm²）越高，仅使用被动方法有效散热就越困难。在热源密度极高的设计中，通常需要主动气流或液体冷却的支持。

温度如何影响元件的电气参数？

结温相对于环境温度的升高会改变电阻、工作频率、阈值电压，并加速半导体老化。在极端情况下，可能导致热失控，尤其在功率晶体管中。
