工业电子设备为什么容易在样机阶段返工？从接口、供电、通信到软硬件联调

工业电子设备研发中，第一版样机完成以后进行一次甚至多次修改，并不罕见。

问题在于，有些修改属于正常的研发迭代，例如根据实测结果调整参数；而另一些返工，本来可以在方案和设计阶段提前发现，却因为接口没有定义清楚、电源条件估计不足、通信边界不明确或软硬件分工脱节，直到PCBA完成、程序开始联调时才暴露。

这种返工往往成本更高。

因为此时已经不只是修改一行代码，可能涉及原理图、PCB、器件、结构、固件甚至上位机协议同时调整。

所以，工业电子样机阶段真正需要控制的，不是追求“第一版绝不修改”，而是尽量让第一次样机验证暴露的是设计优化问题，而不是基础架构错误。

一、为什么工业电子设备比普通电子产品更容易在联调阶段暴露问题？

工业电子设备通常同时连接真实传感器、执行器、现场总线和外部电源。

这意味着它面对的不是单纯的板内逻辑，而是一个完整现场系统。

例如一台数据采集终端，可能同时包含模拟量输入、数字量输入、RS485、CAN、电源转换、隔离、MCU、存储和上位机通信。

其中任何一个环节设计不完整，都可能影响其他模块。

更麻烦的是，很多问题在原理图阶段并不会直接表现出来。

一条RS485线路从电气连接上看完全正确，但到了现场可能因为距离、终端电阻、接地或干扰出现通信不稳定；某路电源静态测试正常，但多个外设同时启动时出现瞬态压降；ADC单通道采集没有问题，增加通道以后却发现采样节奏和数据同步达不到要求。

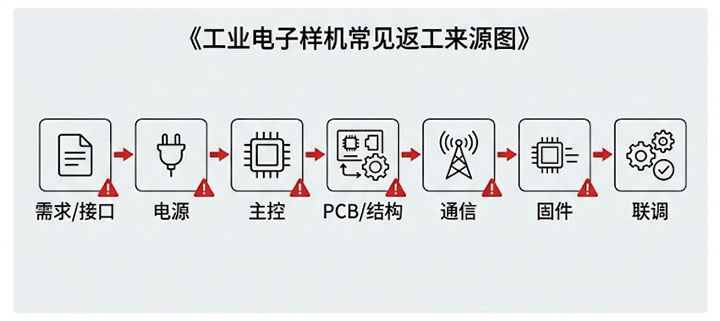

因此，工业设备返工往往不是某一个器件“选错了”，而是系统之间的关系没有被提前验证。

二、接口定义不完整，是最常见的返工来源之一

很多项目在早期只确定了：

“有一路串口。”

“需要RS485。”

“传感器走SPI。”

但真正设计时，仅知道接口类型远远不够。

以一个外部传感器接口为例，还需要知道电平、电源、速率、主从关系、启动时序、复位方式以及异常状态。

如果这些信息没有统一，硬件和固件很容易按照不同理解开发。

例如硬件把某个GPIO设计成普通输出，软件后来却发现该信号实际上需要中断输入；或者原理图已经固定了UART资源，固件开发时才发现主控剩余串口不够。

所以接口定义的价值，不是为了增加文档，而是为了把“口头功能”转换成可执行约束。

对于复杂项目，建议至少形成一份简洁的接口表，明确接口名称、方向、电平、协议和用途。

三、电源问题为什么经常在样机上电后才真正出现？

电源设计在工业设备中很容易被低估。

因为很多原理图在静态计算上都能成立。

但真实设备启动以后，电源面对的是动态负载。

例如无线模组启动、继电器动作、多个传感器同时上电，都可能带来瞬时电流。

如果前期只根据平均工作电流选择电源方案，就可能出现：

设备单独测试正常，但功能一起运行就复位；

通信发送时电压波动；

ADC采样受电源噪声影响；

负载切换时MCU异常重启。

这些问题很容易被误认为是“程序不稳定”。

实际上根因可能在电源路径、去耦、电源时序或者供电裕量。

因此，工业电子样机上电后，电源测试不应该只看“有没有3.3V和5V”，还要看关键工作状态下的实际波形和瞬态表现。

四、为什么通信“实验室正常”不代表现场也正常？

RS485、CAN和Ethernet是工业设备中常见的通信方式。

实验室联调时，通常线缆短、节点少、供电稳定、干扰也较小。

在这种条件下，很多边界问题不会暴露。

进入现场以后，情况可能完全不同。

线路可能从几十厘米变成几十米，设备数量增加，不同设备之间存在地电位差，附近还有变频器、电机和继电器等干扰源。

这时才会出现：

偶发丢帧、CRC错误、节点掉线、通信卡死或设备重启。

因此，通信返工往往并不是“协议没写对”，而是物理层、电气环境和软件异常恢复共同作用的结果。

例如RS485需要关注终端匹配、偏置、隔离和接地；CAN需要关注终端电阻、总线拓扑和错误状态；软件则需要有超时、重试和重新初始化机制。

如果设计阶段只验证“能发能收”，样机到了现场以后出现问题的概率会明显增加。

五、采集精度和采样率为什么容易在第一版之后重新调整？

工业数据采集项目中，很多需求一开始只写：

“精度高。”

“采样快。”

但工程上这两个要求必须量化。

例如12位ADC是否够用，不能只看位数，还要看输入范围、传感器精度、前端噪声和参考电压。

采样率也不能只看ADC最高速度。

如果系统有16路输入，每路都要求高频采样，那么MCU、DMA、RAM缓存和通信吞吐量都可能成为瓶颈。

第一版样机常见的问题是：

单通道测试满足要求，多通道同时运行以后性能下降；

实验室信号稳定，接入真实传感器后噪声明显增加；

采样本身够快，但数据无法及时上传。

这些问题说明，采集链路应该从：

传感器 → 信号调理 → ADC → MCU → 缓存 → 通信

整体判断，而不是单独选一颗高位数ADC。

关于这一部分，可以继续参考 《工业数据采集设备如何设计？从传感器、嵌入式到通信接口的系统分析》。

六、主控资源不足为什么经常到后期才发现？

项目初期往往只根据当前功能选择MCU。

随着研发推进，功能会逐渐增加。

例如原本只需要采集和RS485，后来又增加：

日志、OTA、本地存储、CAN、显示或新的传感器。

这时才发现Flash、RAM、UART、DMA或GPIO已经不足。

如果封装和引脚无法兼容，就可能直接导致硬件改版。

因此，主控选型应该同时考虑：

当前需求

以及

已经明确的后续扩展。

但也不应该为了“以后可能有功能”无限提高配置。

合理的做法是先形成资源表，确认Flash、RAM、GPIO、外设和CPU负载是否存在明显风险。

具体平台选择逻辑可以参考《STM32、ESP32还是嵌入式Linux？嵌入式项目主控平台怎么选》。

七、结构和PCB为什么不能完全分开推进？

工业电子设备并不总是独立裸板。

很多产品要装进机箱、控制柜、手持外壳或专用结构中。

如果结构和PCB完全分开推进，样机装配阶段很容易出现机械冲突。

例如：

接插件位置与外壳开孔不一致；

线束转弯空间不足；

螺丝柱压到器件；

大电流器件散热空间不够；

天线靠近金属结构；

调试接口装配后无法接触。

这些问题从电气设计角度看并没有错误，但会直接导致PCB重新布局。

所以，即使MD结构还没有最终冻结，硬件设计阶段也应该提前确认关键机械边界：

PCB尺寸、接口位置、安装孔、线束方向、散热和可维护空间。

八、固件问题为什么经常被误判成硬件问题，反过来也一样？

样机阶段最常见的争论之一是：

“这是硬件问题还是软件问题？”

实际上很多问题并不能一开始就明确归属。

例如SPI传感器没有数据。

可能是器件没有供电，也可能是复位引脚状态错误；可能是SPI模式不匹配，也可能是片选时序错误。

又例如设备随机复位。

可能是程序异常，也可能是供电瞬态；可能是看门狗触发，也可能是EMI导致MCU异常。

因此软硬件联调的关键，不是先判断“谁的问题”，而是建立可验证的排查路径。

例如先确认电源和复位，再看总线波形，再检查初始化和寄存器，再进入业务逻辑。

这也是为什么工业电子项目中，软件工程师能够看基本硬件波形、硬件工程师理解基本协议和程序状态，会明显提高问题定位效率。

九、没有调试接口和测试点，会让一个小问题变成大返工

一些PCB为了追求尺寸紧凑，在早期就把测试点、下载口和调试接口全部压缩掉。

样机装好以后，一旦出现问题，工程师发现：

测不到关键电源；

抓不到SPI或UART；

无法方便连接SWD/JTAG；

某个信号被结构件挡住。

这时即使问题本身很简单，也很难定位。

所以可测试性设计并不是量产阶段才考虑的内容。

对于研发样机，至少应该保证：

关键电源、复位、调试口和重要通信信号能够被测量。

这会直接影响第一版样机问题定位速度。

十、为什么第一版“功能正常”仍然可能需要改板？

第一版样机点亮以后，团队很容易产生一种感觉：

“板子已经成功了。”

但真正的工程验证才刚开始。

因为功能正常只是说明：

在当前条件下，主要功能能运行。

它还没有证明：

电源在边界条件下稳定；

通信在现场长期可靠；

采集精度达到目标；

温升满足要求；

结构可装配；

器件适合后续采购；

测试和生产是否方便。

因此，一次正常运行并不能代表设计已经成熟。

第一版样机真正的价值，是把纸面方案转成一个可以测量、验证和修改的实体。

十一、怎样减少不必要的样机返工？

减少返工不是追求“第一版完美”。

更现实的目标是把高代价问题提前。

例如方案阶段把主控资源、电源、接口和通信方式确定清楚；原理图阶段做一次软硬件接口检查；PCB阶段确认结构、测试点和接口位置；固件开发阶段尽早建立最小硬件验证程序。

样机回来以后，也不要一次性把所有业务功能都跑起来。

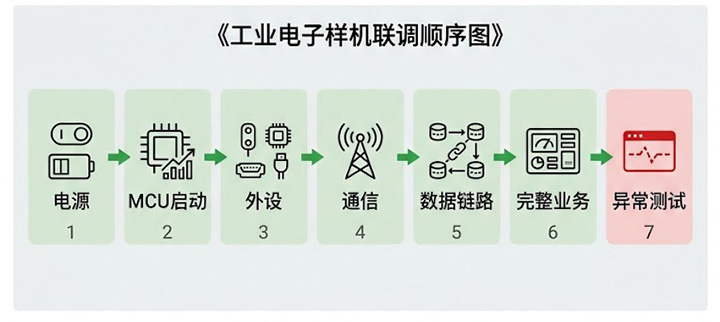

更合理的顺序通常是：

电源 → MCU启动 → 基础接口 → 单个外设 → 通信 → 数据链路 → 完整业务 → 异常场景

这样一旦出现问题，可以迅速缩小范围。

返工真正昂贵的原因，通常不是“需要修改”，而是问题发现得太晚。

十二、哪些修改属于正常迭代，哪些说明前期设计存在问题？

并不是所有第二版PCB都意味着第一版失败。

很多研发项目本来就需要通过样机验证参数。

例如：

根据实际信号调整滤波器件；

根据温升调整散热；

优化接口保护；

调整PCB布局；

根据实测修改天线区域。

这些属于正常工程迭代。

但如果第一版才发现：

MCU接口根本不够；

供电架构无法满足峰值电流；

核心通信方式选错；

结构尺寸完全装不下；

协议双方理解完全不同；

那么更可能说明前期需求或架构确认不足。

可以用一个简单表格区分：

十三、进入试产前为什么还需要再做一次工程收敛？

样机稳定以后，下一步不是简单复制更多块板。

如果准备进入试产，还需要把研发阶段的临时方案逐渐转成可重复制造方案。

这时会开始关注：

DFM/DFA、BOM、替代料、PCBA工艺、治具、烧录、功能测试、FAI和生产记录。

例如研发阶段工程师手工飞线解决的一个问题，在试产阶段必须正式回到设计中；研发阶段使用的临时调试命令，也不能直接成为生产测试流程。

所以样机完成和试产准备是两个不同阶段。

北京心玥科技在相关项目中可以根据合作范围参与DFM/DFA、BOM优化、PCBA打样、试产、FAI、治具、供应链以及合作工厂对接等工程工作，但这并不等同于自有EMS工厂或厂内闭环制造。

十四、工业电子设备返工前应该先判断改软件还是改硬件

发现问题后，最容易出现的错误是立即改板。

有些问题其实可以通过软件解决。

例如：

通信超时；

状态机异常；

数据滤波；

参数范围；

重试策略。

但如果问题涉及：

电气接口；

电源能力；

隔离；

信号完整性；

器件资源；

结构空间；

那么单靠软件很难真正解决。

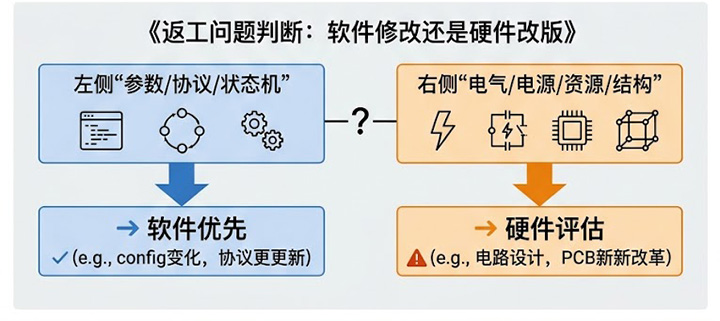

可以用下面这个判断逻辑：

如果软件能够稳定补偿问题，并且不会引入新的可靠性风险，可以优先软件调整。

如果软件只是绕过硬件缺陷，例如不断重启外设、降低性能或屏蔽异常，那么更应该考虑硬件修改。

工程上真正需要避免的是“能跑就算解决”。

十五、北京心玥科技如何参与工业电子样机与联调？

北京心玥科技有限公司围绕工业电子设备开发，可根据项目实际需求参与数据采集、状态监测、测试控制和设备通信等方向的软硬件研发。

项目可以从需求和系统方案阶段开始，也可以在已有原理图、PCB、固件或样机基础上继续开展。

在样机阶段，相关工作可以根据项目范围涉及：

硬件上电和板级调试、嵌入式固件、传感器与采集、RS485/CAN/Ethernet等通信、上位机或其他软件系统联调，以及设计问题定位和后续修改。

如果项目进入试产阶段，还可以结合DFM/DFA、BOM、PCBA打样、FAI、治具及合作供应链进行工程衔接。

对于测试和认证，一部分验证可以在研发过程中完成，部分专项测试或认证则需要根据项目与第三方机构协同。

实际项目的设计资料、源码、BOM、协议及测试资料等交付范围，根据双方合同和项目约定确定。

工业电子样机阶段真正重要的，不是追求“第一版完全不用改”，而是：

让每一次样机验证都有明确目的，并尽量把基础架构问题提前解决，把后续修改控制在正常工程优化范围内。

常见问题 FAQ

第一版工业电子样机需要做到一次成功吗？

不一定。研发样机本身就是验证和发现问题的阶段。合理目标是第一版能够验证核心架构，并让后续修改主要集中在参数和工程优化，而不是重新推翻系统方案。

RS485在实验室正常，现场不稳定通常是什么原因？

可能与线缆长度、拓扑、终端匹配、接地、隔离、干扰以及软件超时和重试机制有关。需要结合现场条件和实际波形判断，不能只从协议代码排查。

样机随机复位一定是程序问题吗？

不一定。程序异常、看门狗、电源瞬态、EMI、外设异常等都可能造成复位。应结合复位原因寄存器、电源波形、日志和运行场景综合定位。

第一版PCB已经可以工作，还需要做第二版吗？

取决于测试结果。如果功能、可靠性、结构、可制造性和后续试产要求已经满足，可以不为了“版本升级”机械改板。如果仍存在明确风险，则应在进入试产前处理。

工业电子设备为什么要预留测试点？

测试点能够帮助工程师测量电源、通信和关键控制信号，提高样机阶段问题定位效率，也可以为后续生产测试和治具设计提供条件。

已有工业电子样机存在问题，可以直接在现有设计基础上整改吗？

可以。通常需要先结合原理图、PCB、BOM、固件、协议和实际故障现象确定问题边界，再判断通过软件优化、局部硬件修改还是整体架构调整解决。
