在桥梁、拉索及其他缆索结构的长期运行过程中，索力变化是结构状态监测中的重要信息之一。传统人工检测通常需要现场操作，难以持续掌握不同时间段的振动与索力变化。对于需要长期监测的工程场景，采用独立安装、自动采集、远程传输的智能监测终端，可以减少现场重复采集工作，并为后续状态分析提供连续的数据基础。
北京心玥科技参与研发的智能索力在线监测仪，是一款采用环形抱箍结构的嵌入式监测设备。项目围绕低噪声振动采集、设备端信号处理、索力分析、4G无线通信及低功耗供电等需求开展设计，并结合缆索安装条件设计专用结构。
一、项目背景：从定期检测转向远程监测
缆索索力的变化与结构受力状态密切相关。在部分工程场景中，可以通过分析索体振动响应、识别特征频率，再结合索长、线密度、边界条件等参数估算索力。
要将这一原理应用到长期在线监测设备中，需要解决的不只是振动传感器如何采样，还包括微弱振动信号的获取、频域计算、设备安装、现场供电以及监测数据如何远程传输。
因此，本项目采用集成化智能监测终端的产品形式，将振动感知、嵌入式处理、无线通信和电源管理组合在同一设备系统中。
二、产品方案：环形抱箍式一体化设计

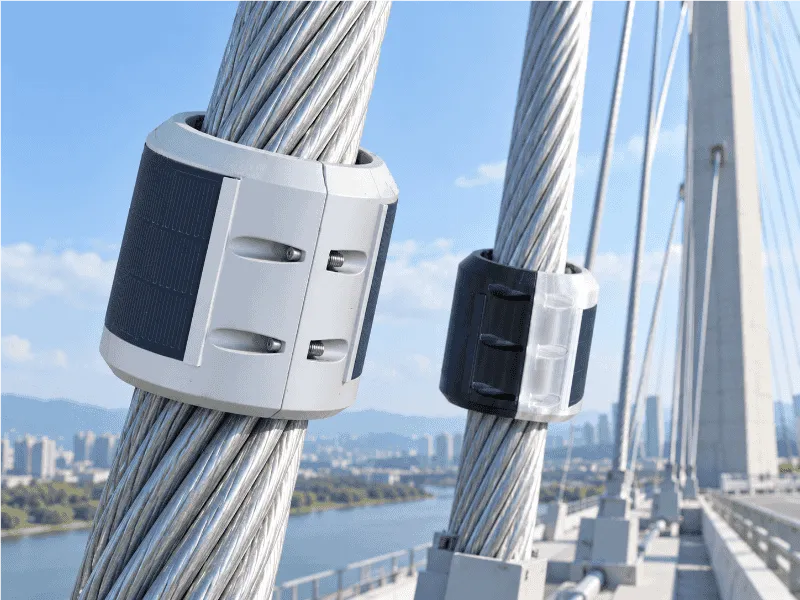

考虑到缆索设备的安装条件，产品采用环形抱箍式结构，可以围绕目标缆索进行安装。相比采用独立外置盒体、较长信号线缆的形式，这种结构为传感、电子电路和供电部件的一体化集成提供了空间。

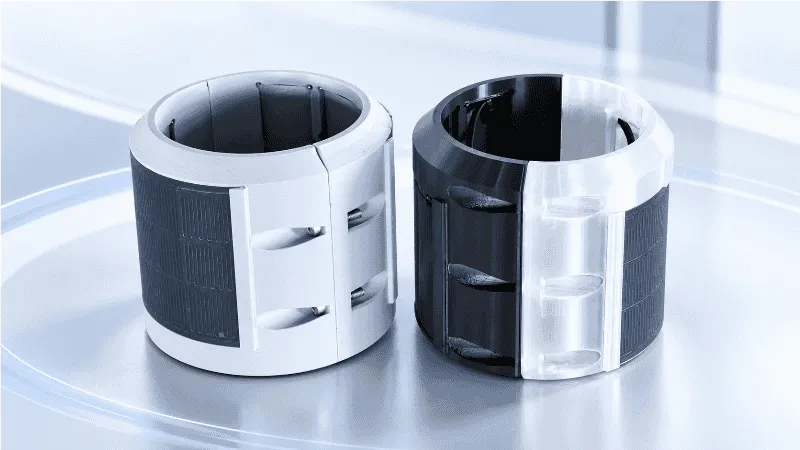

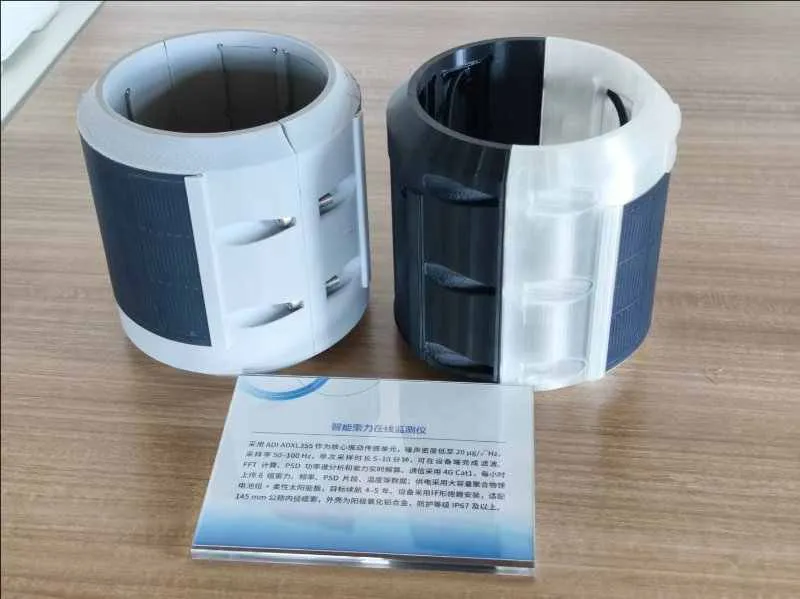

项目展示样机采用分体抱箍设计，壳体具有明显的弧形结构，并结合电子设备安装空间进行布局。
根据项目展示资料，产品设计适配公称内径约145mm的缆索，外壳方案采用阳极氧化铝合金，并以IP67及以上防护作为设计要求。
对于实际工程应用，仍需结合缆索尺寸公差、安装夹紧方式、结构传振特性、防水密封和环境适应性进行验证。
三、低噪声振动采集与索力计算
索力监测的基础是获得具有足够信噪比的有效振动数据。
本项目展示方案采用ADI ADXL355作为核心振动传感单元。该器件适合对微弱加速度变化进行采集，能够为后续振动特征分析提供原始数据。
根据展示资料，设备设计采样率为50—100Hz，单次采样时长为5—10分钟。监测终端在完成振动数据采集后，可在设备端执行滤波、FFT快速傅里叶变换和PSD功率谱分析，从采集信号中提取与索体振动有关的频率特征。
索力计算还需要结合被测结构的具体参数及适用计算模型，不能仅凭传感器输出直接得到准确索力。对于不同索体形式、边界条件和振动环境，应通过工程标定或对照检测确认计算方法及测量误差。
四、嵌入式边缘计算：减少原始数据传输
在远程监测系统中，如果每次采样都将完整振动波形直接上传服务器，会增加通信数据量、传输时间和设备能耗。
因此，本项目采用设备端信号处理的设计思路。
监测终端按照设定周期采集振动数据，通过嵌入式程序完成滤波与频域分析，再整理索力估算值、特征频率、PSD数据片段及温度等信息。
这样可以将部分计算工作放在现场设备端，减少对持续网络连接的依赖。
同时，在需要进一步核对异常数据或优化索力算法时，也应根据存储容量和通信条件，设计必要的原始数据保留或调试机制。
五、4G通信与远程数据管理
产品采用4G Cat.1通信方案，面向具备蜂窝网络覆盖的监测站点实现数据远程上传。
项目展示方案按照每小时上传多组索力、频率、PSD片段和温度数据进行设计。
相比始终保持高频数据传输的方式，周期性采集与集中上传有利于控制通信模块的工作时间，并降低部分通信能耗。
在完整监测系统中，设备端与服务器还需要处理设备身份、数据时间戳、通信失败重试及必要的异常状态记录等问题。
具体是否具备断网缓存、自动补传、远程配置等功能，应以最终固件及平台交付范围为准。
六、低功耗供电与长期运行设计
索力监测设备通常安装在户外或不便于频繁维护的位置，因此供电方案直接影响设备的长期使用成本。
本项目展示方案采用大容量聚合物锂电池组与柔性太阳能板组合供电，并将4—5年作为目标续航设计指标。
实际续航受到采样频率、数据处理负载、4G通信时间、太阳能安装条件、日照、温度及电池老化等因素影响。
在嵌入式系统设计中，可以通过定时唤醒、分时采样、按需启用无线模块以及工作状态管理等方式降低设备能耗。
最终能否达到目标续航，还需要通过整机电流测量、实际工作周期能耗统计及典型环境条件评估确认。
七、项目研发中的主要工程难点
这类智能索力监测产品的研发难点，主要来自测量、结构、供电和通信之间的相互影响。
首先，振动测量不仅要求传感器具备合适的噪声性能，也要求抱箍结构能够有效传递目标频段的振动信号。安装松紧程度、机械接触方式和壳体自身振动都可能影响测量结果。
其次，有限的设备空间需要同时容纳传感、电源、主控、通信和结构安装部件，对PCB布局、天线设计、模块位置和结构配合提出要求。
最后，低功耗设计不能只关注主控芯片休眠电流。实际运行中，无线通信、传感器采集和边缘计算都可能形成阶段性功耗峰值，需要在整机层面进行能量预算。
这些问题需要在硬件、嵌入式固件、结构以及整机验证之间协同解决。
八、项目成果与应用价值
本项目已经形成智能索力在线监测仪的实体产品样机，采用环形抱箍结构，围绕缆索振动检测、设备端索力分析、4G无线传输和长期供电需求进行集成设计。
从产品研发角度看，该项目体现了智能监测设备从传感器选择到完整设备形态的软硬件协同过程。
此类设备的应用价值在于，将原本需要现场完成的部分振动采集和数据处理工作转移到监测终端，为远程索力状态分析和长期数据管理提供技术基础。
北京心玥科技围绕电子产品研发、嵌入式软硬件开发、工业电子设备及智能硬件系统提供相关研发服务。在类似监测终端项目中，可根据实际需求开展传感器接口、主控板、嵌入式固件、无线通信、低功耗设计及PCB/PCBA工程实现等工作。
对需要开发专用监测设备的项目，前期应优先明确测量对象、目标精度、安装条件、通信方式、供电条件和验收标准，再确定整机设计方案。
