 一、产品概述

本款智能彩屏多功能电子钟是面向家居、商用设备配套、工业操作台场景开发的一体化数显时钟显示模组，采用全彩VA段码彩屏搭配主控驱动板、薄膜按键面板一体化结构设计，集时间日历、温湿度监测、计时、多状态图标提示、氛围灯光显示于一体，兼顾可视化交互与硬件集成便利性，可独立作为桌面时钟成品，也可作为显示模块嵌入养生设备、足浴设备、工业控制面板、家电整机配套使用。

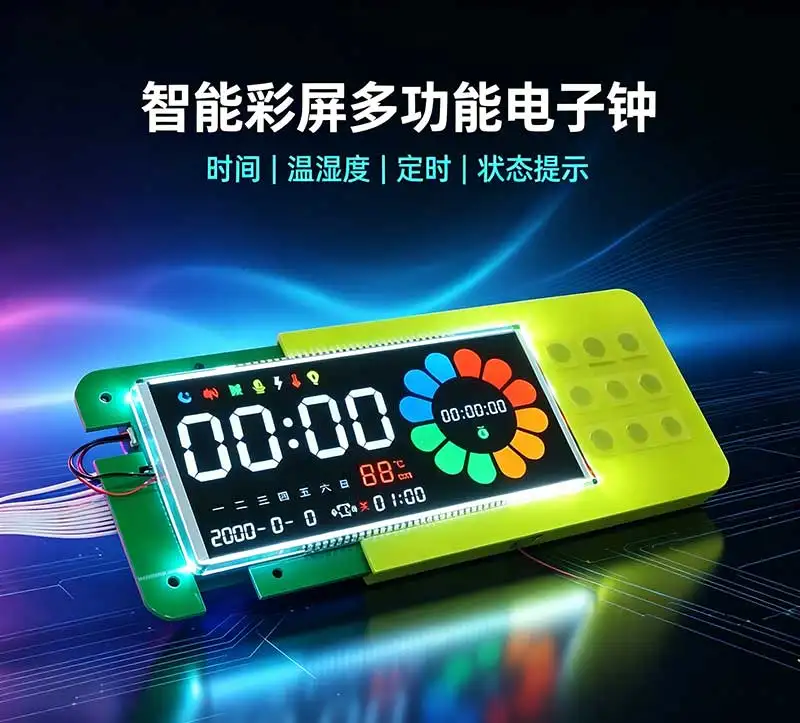

从实物样机可见，整机由三大部分组成：

1. 彩色VA液晶显示面板：承载全部数字、图标、氛围花朵彩环显示；

2. 绿色主控驱动PCB板：负责信号处理、传感器采集、按键交互、外设接线；

3. 黄色薄膜矩阵按键面板：9键触控操作，实现功能切换、参数调节；

配套排线端子引出，支持外接温度探头、电源、蜂鸣器、整机主控设备，模块化分体设计大幅降低整机装配难度。

 二、硬件核心设备参数

 1. 显示屏幕参数

- 屏幕类型：彩色VA黑底段码液晶显示屏（高对比度黑膜）

- 显示区域功能分区：

  1. 主时间区：超大白色数码管，显示时:分；

  2. 状态图标区：顶部多色图标（蓝牙、WiFi、语音、电量、故障、灯泡等设备状态指示灯）；

  3. 星期日历区：中文周一至周日、公历年月日显示；

  4. 环境监测区：红色数码管实时温度显示；

  5. 计时/定时区：倒计时/定时时长、闹钟标识；

  6. 可视化氛围UI：右侧花瓣式多色环形彩环，可根据运行状态切换色彩动画；

- 背光：均匀白色LED背光，亮度多级可调，暗光环境清晰可视；

- 驱动方式：PCB直驱段码屏，排线FPC软连接，抗干扰、装配简单。

 2. 主控驱动板硬件规格

- 主控芯片：8位工业级MCU单片机，内置时钟RTC晶振，断电走时不掉时；

- 外设接口：

  - 温度传感器端子：外接NTC热敏探头，实时采集环境温度；

  - 蜂鸣器端子：闹钟、定时提示音、操作按键音输出；

  - FPC排线接口：对接彩屏显示面板；

  - 薄膜按键排线座：9路矩阵按键输入；

  - 整机通讯预留端子：可对接上位机主板实现同步时间、联动控制；

- 供电规格：DC 5V/12V宽压直流供电，适配家电、工控设备通用供电；

- 存储：内置EEPROM，断电永久保存定时、闹钟、亮度、时间参数；

- 工作环境：工作温度 -10℃ ~ 60℃，满足室内家居、小型工业设备环境。

 3. 按键交互面板

- 按键类型：柔性薄膜矩阵按键，9键布局；

- 功能覆盖：时间设置、定时/倒计时、闹钟开关、亮度调节、模式切换、温度校准、彩环灯光开关；

- 结构：黄色PET薄膜按键，粘贴式装配，与显示模组一体化贴合，节省产品内部空间。

 4. 整机核心功能硬件支撑

1. 高精度RTC时钟：年/月/日/星期、24小时制/12小时制切换，自动日历；

2. 实时温度采集：外接探头测温，屏幕实时数字显示；

3. 多组闹钟+倒计时：支持时分定时，蜂鸣器声光提醒；

4. 多设备状态图标可视化：WiFi、蓝牙、电量、故障、灯光、语音等十余个状态图标；

5. 动态彩色花瓣氛围灯环：设备运行、计时、告警时切换色彩动画；

6. 多级背光亮度调节，支持夜间低亮度模式；

7. 断电记忆，所有参数无需重复设置。

 三、产品核心优势

1. 一体化模块化设计

屏幕、驱动主板、按键面板分体排线连接，厂商可按需拆分采购，单独采购显示模组嵌入自有设备，或直接采购整套时钟组件组装成品，装配效率高。

2. 高辨识度彩屏交互

黑底彩色段码屏对比普通单色数码管，可视化信息更丰富，状态图标、彩色花瓣UI提升产品高端质感，区别于市面上传统黑白电子钟。

3. 高度集成化硬件，降低整机开发成本

内置RTC时钟、温度采集、蜂鸣驱动、按键扫描电路，整机厂商无需额外设计时钟、测温电路，仅需提供供电即可使用，缩短产品研发周期。

4. 灵活拓展对接能力

预留通讯端子，可对接家电主控、工业PLC、物联网模块，实现设备联动：例如设备开机同步启动计时、设备故障时钟图标告警、物联网远程同步时间。

5. 宽工况稳定运行

工业级MCU与宽压供电设计，不局限家用场景，可适配小型设备、操作台长期稳定运行。

 四、主流应用场景

 场景1：家用智能桌面电子钟成品

直接组装外壳做成桌面多功能时钟，面向家居零售市场，具备时间、温度、倒计时、闹钟、氛围彩灯功能，多彩花瓣UI提升家居装饰属性，适合卧室、客厅摆放。

 场景2：养生理疗设备配套显示模组

足浴盆、汗蒸仪、按摩椅、艾灸仪等养生家电，将本模组作为设备控制面板：屏幕显示设备工作倒计时、环境温度、设备运行故障/加热/语音状态，彩色花瓣环作为运行氛围灯，薄膜按键实现设备定时、模式调节，替代传统简易数码管面板，提升产品溢价。

 场景3：商用美容仪器、理疗操作台

美容院美容仪、理疗设备操作台配套时钟模组，用于记录护理倒计时、环境温度，设备工作状态可视化提示，一体化面板简化操作台结构设计。

 场景4：小型工业设备/自动化操作台配套计时模块

小型加工设备、检测仪器、流水线操作台，作为计时、设备运行状态显示单元，记录设备工作时长、故障告警，外接温度探头监测设备环境温度，RTC时钟记录设备运行时间日志。

 场景5：物联网智能小家电配套

加湿器、取暖器、新风设备、智能茶台等IoT家电，通过预留通讯接口对接主板，同步设备联网状态、定时开关机、室温监测，彩色屏幕实现人机交互可视化。

 五、产品落地价值总结

该款多功能彩屏电子钟模组是一款标准化通用型人机交互显示硬件方案，既可以独立作为消费类电子时钟成品销售，也能作为标准化配套组件赋能家电、美容设备、小型工控设备厂商。

硬件高度集成、功能齐全、视觉交互表现突出，能帮助下游厂商省去时钟、测温、显示电路的二次开发，缩短新品上市周期；彩色可视化UI设计有效提升终端产品档次，在同类设备中形成差异化竞争力，是家居、商用小型设备理想的一体化计时显示解决方案。
