状态监测系统的数据链路怎么设计？从采集、边缘处理到云端存储

状态监测项目最容易被低估的部分，往往不是传感器，也不是平台界面，而是中间这条数据链。

一台设备可能同时采集振动、温度、电流、压力和运行状态。

项目早期很容易形成一种简单思路：

传感器采到什么，就全部上传平台。

数据量不大时，这种方式确实简单。

但系统真正运行以后，很快会遇到新的问题：

高频原始数据量太大；

网络并不总是稳定；

服务端存储持续增长；

告警发生以后却发现关键原始数据没有保存；

不同设备的时间戳无法对齐；

平台里有大量数据，却很难判断哪些数据真正有分析价值。

所以状态监测系统的数据架构不能只回答：

“数据存在哪里？”

更应该回答：

哪些数据需要实时处理，哪些必须保留原始证据，哪些只需要长期保存结果，以及异常发生以后能不能重新还原当时的设备状态。

先区分三类完全不同的数据

状态监测系统中的数据通常不能全部按照同一种方式处理。

最基本可以分成：

实时状态数据

例如当前温度、压力、转速、设备运行模式。

这类数据主要解决：

“设备现在是什么状态。”

第二类是：

趋势与特征数据

例如振动RMS、峰值、平均值、温升趋势、运行时间。

它们主要用于：

趋势分析、状态判断和长期统计。

第三类是：

原始数据

例如高频振动波形、瞬态电流、故障发生前后的连续采样数据。

原始数据的信息量最大，但数据量也通常最大。

真正合理的数据链设计，往往不会要求三类数据使用完全相同的上传和保存策略。

高频采样为什么不适合简单“全部上传”

假设一个振动传感器：

采样率为20kHz；

每个采样点2字节；

三个轴同时采集。

仅一个传感器每秒产生的数据量大约就是：

20,000 × 2 × 3 = 120,000字节

约120KB/s。

一天连续保存就是数GB级数据。

如果系统有几十个监测点，再全部通过4G或者公网实时上传，带宽、流量和服务端存储都会迅速增加。

更关键的是：

绝大多数时间设备可能处于正常状态。

长期保存每一个原始采样点，并不一定产生等比例的业务价值。

因此，高频状态监测通常需要在：

采集

和

上传

之间增加一层处理。

这就是边缘处理存在的重要原因之一。

边缘处理真正解决的是“什么值得上传”

边缘处理并不等于一定要使用复杂AI算法。

对于很多工业监测项目，边缘侧做的事情可能非常基础。

例如：

滤波；

平均；

最大值/最小值；

RMS；

峰值；

频谱特征；

阈值判断；

状态分类。

假设设备每秒采20,000个振动点。

边缘端可以计算出：

RMS = 2.31
Peak = 5.72
Crest Factor = 2.48
Temperature = 48.3℃

正常情况下，只需要把这些特征和设备状态上传平台。

这样服务端就能形成长期趋势。

但这并不意味着原始数据从此没有价值。

真正重要的问题是：

什么时候需要把原始数据保留下来。

异常发生时，原始数据的价值会突然提高

设备正常运行几个月以后，如果某一天出现异常振动，平台可能发现：

RMS从2.1突然升到5.8。

这个结果能够说明：

“设备出现异常。”

但它未必能够回答：

为什么异常。

如果需要进一步分析：

轴承故障；

松动；

不平衡；

冲击；

或者其他机械原因，

往往还需要查看异常发生时的原始波形或频谱。

所以一种比较实用的架构是：

正常状态保存特征数据，异常状态额外保留原始数据。

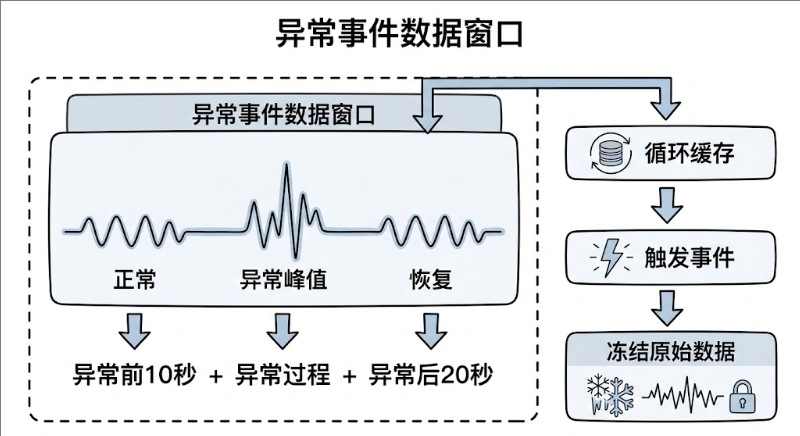

例如设备端使用循环缓存：

持续保存最近30秒原始数据
        ↓
检测到异常
        ↓
冻结异常前10秒
继续记录异常后20秒
        ↓
形成一次事件数据包

这样平台得到的不只是：

“14:32发生报警。”

还可以获得报警前后的一段完整现场数据。

对于故障分析和后期算法优化，这类数据价值通常比长期保存所有原始波形更高。

一个状态监测终端最好先建立“实时路径”和“历史路径”

状态监测系统的数据流可以拆成两条。

第一条：

实时路径

用于回答：

设备现在是否正常。

例如：

传感器
↓
采集
↓
边缘计算
↓
状态/特征
↓
平台
↓
实时监控与告警

这一条链强调：

及时。

第二条：

历史路径

用于回答：

设备过去发生过什么。

例如：

原始数据/特征
↓
本地缓存
↓
事件归档
↓
服务端
↓
历史趋势/故障分析

这一条链强调：

完整和可追溯。

如果两条路径完全混在一起，系统很容易在实时性和数据完整性之间互相影响。

数据产生的时间，比数据上传的时间更重要

状态监测项目里，时间戳非常关键。

假设设备在14:00产生一条异常数据。

因为网络中断，14:30才上传到服务端。

如果平台只记录：

服务器接收时间 = 14:30

那么历史趋势就会出现错误。

所以至少需要区分：

采集时间

和

服务端接收时间。

例如：

capture_time = 14:00:03.251
server_receive_time = 14:30:15.802

这样平台才能正确恢复事件顺序。

如果系统还有多个设备需要联合分析，时间同步要求会进一步提高。

例如：

电机振动异常；

同时电流波动；

5秒后温度升高。

只有不同终端的时间基准一致，后续才能把这些现象正确关联起来。

多设备系统为什么需要统一时间基准

如果几十台终端各自依赖内部时钟，而且长期不校准，就可能产生累计偏差。

例如：

设备A认为现在是10:00:00；

设备B认为现在是09:59:52。

8秒差异在普通环境监测中可能问题不大。

但如果需要分析多个设备之间的联动事件，就可能影响判断。

因此联网监测设备通常需要考虑：

NTP校时；

服务器时间同步；

RTC保持；

掉电后的时间恢复。

是否需要毫秒甚至更高精度同步，则取决于业务本身。

不需要为了“技术先进”让所有项目都采用高精度时间同步。

原则仍然是：

时间精度应该能够支撑最终分析需求。

边缘判断不能完全替代服务端分析

边缘设备距离数据源最近，响应快，而且网络断开后仍能工作。

但它也存在明显限制：

算力有限；

存储有限；

算法升级不方便；

只能看到本设备数据。

服务端则可以结合：

多设备历史；

不同测点；

长期趋势；

维修记录；

更复杂算法。

因此更合理的分工通常不是：

边缘 or 云端

而是：

边缘完成实时和基础判断，服务端完成集中和长期分析。

例如终端可以判断：

振动超过阈值；

立即产生本地报警。

服务端则可以判断：

过去30天RMS是否持续上升；

同类型设备是否出现相同趋势。

两层解决的问题并不一样。

本地缓存是整个数据链的重要保险层

即使边缘设备已经能够处理数据，只要还需要上传平台，就必须面对网络不稳定。

例如4G网络暂时中断。

如果设备没有缓存，异常数据可能正好在这个时间发生。

网络恢复以后，平台看到的只是一段空白。

因此本地缓存需要根据数据重要程度设计。

不是所有数据都必须缓存同样长时间。

例如可以分别设置：

这样可以让有限存储空间优先保护更重要的数据。

“数据质量”最好不要只用一个数值表示

状态监测系统还有一个容易忽略的问题：

平台收到一个数值，不代表这个数值一定可信。

例如温度显示：

48.6℃

但可能存在：

传感器断线；

数据超量程；

ADC异常；

设备刚启动还没稳定；

通信数据校验失败。

如果平台只收到一个48.6，就无法知道数据质量。

所以较完整的数据结构可以增加状态字段。

例如：

value: 48.6
quality: GOOD

或者：

quality: SENSOR_FAULT

这样上位机和平台可以区分：

真实测量值

和

异常状态下的无效数据。

这对报警和历史分析都非常重要。

状态监测不是“阈值越多越好”

第一版监测系统很容易大量增加阈值：

温度高报警；

振动高报警；

电流高报警；

压力低报警。

这些当然必要。

但如果所有报警都只是：

值 > 阈值

系统很容易产生大量重复甚至无意义告警。

更实用的策略可能加入：

持续时间；

恢复条件；

滞回；

变化率。

例如不是：

温度一超过80℃立即报警，

而是：

温度持续高于80℃超过10秒才产生高温事件。

恢复时也不一定降到79.9℃马上取消，可以设置合理滞回。

这部分逻辑放在终端还是服务端，需要根据实时性和断网情况下是否必须生效决定。

一次异常事件最好包含“上下文”

状态监测平台如果只保存：

时间：14:32
告警：振动过高

后期分析价值有限。

更完整的事件可以关联：

设备身份；

发生时间；

监测点；

告警类型；

当时特征值；

设备运行模式；

固件版本；

必要的原始数据文件。

这样售后或工程人员看到一次故障以后，不需要再从多个系统里拼接信息。

这也是“事件数据”和普通实时数据最大的区别。

普通数据回答：

现在是多少。

事件数据回答：

当时发生了什么，以及有什么证据。

服务端数据也需要考虑生命周期

如果系统持续运行几年，即使只上传特征数据，数据库规模也会不断增长。

例如：

100台设备；

每台20个测点；

每分钟一条数据。

每天就是：

约288万条记录。

长期运行以后，全部数据都放在同一张业务表中，查询和维护都会变得越来越困难。

因此状态监测平台需要提前考虑：

近期数据；

历史数据；

事件数据；

原始文件；

归档数据。

它们可以采用不同的保存周期和存储方式。

并不一定所有数据都永久保存在高性能在线数据库中。

样机验证应该主动制造“异常数据链”

状态监测系统第一次联调成功以后，很容易只验证：

传感器有数据；

平台能看到曲线；

超过阈值会报警。

这些只验证了正常链路。

真正更值得测试的是：

拔掉传感器；

断开网络；

让终端缓存积累；

重启设备；

恢复连接；

人为制造一次异常事件。

然后检查：

数据是否继续采集；

时间戳是否正确；

缓存是否补传；

是否产生重复记录；

异常原始数据是否被保存；

告警和恢复是否形成完整事件。

如果这些过程没有验证，系统上线以后才是第一次真正经历异常，风险会明显更高。

如何判断一套状态监测系统需要做到多复杂

并不是每个状态监测项目都需要边缘算法、云平台和大量原始数据管理。

一个简单机房温度监测项目，可能只需要：

温度采集；

阈值报警；

历史趋势。

而设备振动预测维护则可能需要：

高频采样；

边缘特征；

原始波形；

事件数据；

长期趋势；

远程算法分析。

因此，可以从几个问题确定架构深度：

数据频率有多高？

决定带宽和存储压力。

异常发生后是否需要分析原因？

决定是否保存原始数据。

网络断开是否允许丢数据？

决定本地缓存。

现场是否需要立即响应？

决定边缘判断。

数据是否需要长期跨设备分析？

决定服务端能力。

这些问题明确以后，再选择终端算力、存储和平台架构通常会更合理。

北京心玥科技如何参与状态监测系统开发

北京心玥科技有限公司可根据项目需求参与状态监测设备和相关系统的软硬件开发。

设备端可以结合传感器类型、采样频率、接口、现场环境和数据量，开展采集硬件、嵌入式固件、缓存存储及通信相关开发。

对于需要边缘处理的项目，可以根据实际需求在设备端进行数据过滤、特征计算、状态判断和异常事件处理。

如果项目需要远程管理，还可以结合服务端、Web后台或其他软件系统，实现设备接入、状态监测、历史数据、告警和设备管理等功能。

具体项目并不一定需要同时实现全部能力。

系统应该根据监测对象、数据价值、网络条件、实时性和后期分析需求确定：

哪些功能留在设备端；

哪些数据上传服务端；

哪些原始数据需要保留；

哪些结果适合长期存储。

软件系统可以独立承接，也可以与状态监测终端整体开发配套实施。

具体硬件、固件、软件及相关技术资料的交付范围，以双方实际合作范围和项目约定为准。

状态监测系统真正需要设计的，不只是：

数据怎么从设备传到平台。

而是：

正常运行时怎样用较低成本持续观察状态，异常发生时又能否留下足够完整的数据证据。

如果这条数据链在设计阶段就明确，后续告警、故障分析和长期维护都会更有基础。

常见问题 FAQ

状态监测系统需要保存全部原始数据吗？

不一定。低频数据可以长期保存，高频原始数据则需要结合带宽、存储成本和故障分析需求判断。很多项目会长期保存特征和事件，只在异常时保存原始数据。

边缘计算是不是必须使用AI？

不是。过滤、平均、RMS、峰值、频谱和阈值判断等都属于边缘处理，并不一定需要AI模型。

网络断开以后状态监测设备应该继续采集吗？

如果业务要求连续监测，通常应该继续采集，并根据数据重要性在设备端进行缓存，网络恢复后再补传。

告警为什么不能只设置一个阈值？

简单阈值容易受到瞬时波动影响。实际项目可能还需要结合持续时间、滞回、变化率等条件减少无意义告警。

高频数据为什么通常不全部实时上传云端？

因为高频原始数据会显著增加带宽、流量和服务端存储压力。是否全部上传需要看原始数据是否具有长期业务价值。
