蓝牙低功耗（BLE）技术已深度融入日常生活，从智能穿戴到家居设备无处不在。其低能耗与易用性使其成为物联网设备无线通信的首选方案。然而技术实现中难免遇到连接异常、数据丢包等问题，往往超出普通用户解决能力范围。
本文将系统解析BLE通信原理，剖析典型故障场景，并重点介绍开发调试的核心工具链。
目录
BLE通信技术原理
六大典型通信故障分析
专业级调试工具详解
一、BLE通信技术原理
蓝牙低功耗（BLE 4.0+）是专为低延迟、低功耗场景设计的无线协议，尤其适用于物联网设备的长续航需求。其通信机制包含三个核心角色：
外设设备（如智能手表）
通过37/38/39信道周期性广播数据包（Advertising）
包含设备类型、服务标识等元数据
中心设备（如手机/PC）
持续扫描广播信道
根据唯一标识（如UUID）建立连接
通过GATT协议读写数据
配置文件（Profile）
定义设备功能规范（如心率监测规范HRP）
标准化服务特征值（Characteristics）的交互逻辑
二、六大典型通信故障解析
1. 信号衰减问题
物理阻隔：金属墙体等障碍物导致RSSI信号强度衰减
频段干扰：2.4GHz频段与WiFi/微波炉等设备产生信道冲突
2. 模块兼容性缺陷
不同厂商BLE模组在传输距离、数据一致性等参数差异显著
UART服务实现差异导致软硬件兼容风险
3. 扫描盲区（Blind Time）
中心设备处理数据或跳频时暂停扫描
外设广播数据丢失（如手机休眠导致手表通知未送达）
4. 异常断连
| 诱因类型 | 典型场景 |
|---|---|
| 固件缺陷 | 看门狗超时导致设备复位 |
| 系统级冲突 | 后台进程抢占蓝牙资源 |
| 协议层错误 | LL_TERMINATE_IND携带非常规错误码 |
5. 广播数据容量限制
广播包受ATT层MTU限制（默认23字节）
动态数据需分片传输（如恒温器无法同时广播温湿度数据）
解决方案：连接后通过特征值(Characteristics)传输大数据
6. 系统后台限制
| 平台 | 限制场景 | 解决方案 |
|---|---|---|
| Android | 进程休眠后扫描间隔延长 | 启用前台服务绑定蓝牙 |
| iOS | 后台禁止持续扫描/数据传输 | 声明Bluetooth-central后台模式 |
三、专业级调试工具详解
1. BLE嗅探器（协议分析仪）

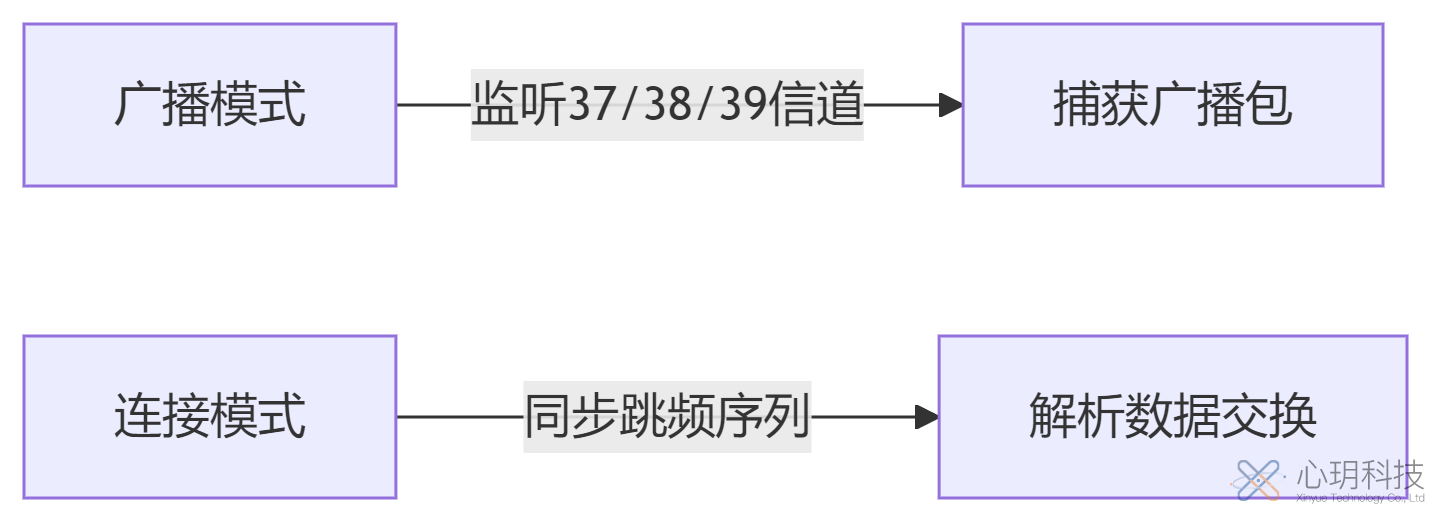

工作原理
功能优势
实时捕获空中数据包
诊断信号干扰/断连问题
测量通信强度(RSSI)
主流方案对比
| 工具名称 | 特点 | 适用场景 |
|---|---|---|
| Nordic nRF Sniffer | 配合Wireshark可视化分析 | 常规开发调试 |
| Ellisys Bluetooth Explorer | 纳秒级时序分析 | 射频性能优化 |

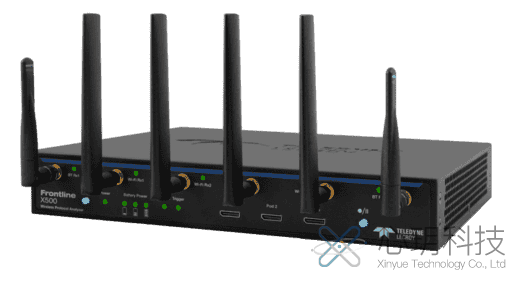

| Frontline X500协议分析仪 | 多协议并行捕获 | 复杂干扰环境诊断 |
2. 虚拟设备模拟平台
应用场景
固件更新流程测试
极端网络环境模拟
多设备组网验证
推荐工具
nRF Connect
支持SIG标准Profile验证
OTA固件升级测试
连接参数实时调整
LightBlue
特征值读写调试
10米距离通信测试
数据通知压力测试
3. 系统级诊断方案
Android：启用开发者选项中的HCI日志 → 通过Wireshark解析BTSnoop文件
iOS：Xcode导出蓝牙通信日志 → 使用PacketLogger解码
结语
掌握BLE通信机制与调试工具链，可显著提升物联网设备开发效率。当面临复杂通信故障时：
优先使用嗅探器定位物理层问题
通过虚拟设备验证协议逻辑
结合系统日志分析平台兼容性
