创新解决方案嵌入式硬件设计基础指南

现代科技体系的运转，处处离不开嵌入式技术。从智能手机、物联网终端，到高端工业控制设备，嵌入式硬件都是支撑各类智能产品运行的隐形基石。嵌入式硬件设计不仅要求从业者具备扎实的电气工程功底，更需要将创新思维与落地实践相结合，平衡功能、成本、功耗与可靠性等多重诉求。

本文将全面讲解嵌入式硬件设计的核心原则、主流工具与行业最佳实践，梳理系统开发全流程，分享实战经验，助力大家打造具备创新性与实用性的嵌入式硬件方案。

专业嵌入式硬件设计服务

我们的硬件设计团队拥有十余年行业经验，深耕汽车电子、医疗设备、物联网三大领域，可承接全流程嵌入式系统开发业务，提供从概念方案规划到批量生产落地的一站式服务。

一、嵌入式硬件设计基础

嵌入式系统架构是各类电子解决方案的核心根基。这类系统专为完成特定任务打造，大多在实时工作模式下运行，依靠有限的算力与电源资源稳定工作。完整的嵌入式系统包含硬件层、底层嵌入式软件，以及负责和外部设备交互的通信接口。想要实现整机高效运转，设计者需要熟练解读电路图纸、选用合理架构与通信协议，保障各个模块稳定通信、正常运行。

> “现在我们已经进入了具有明确并行性的多处理器时代，并且在可预见的未来，这一趋势将会持续。”

嵌入式系统主要组成部分

一套标准的嵌入式硬件平台由多个核心部件构成，各司其职、协同工作：

- 微控制器：系统的核心控制单元，集成了处理器、存储器与输入输出电路，统筹整机所有运行逻辑。

- 传感器：负责采集环境数据，让设备感知外界变化，例如监测温度、统计供暖系统能耗等，驱动系统做出对应响应。

- 存储单元：包含RAM、Flash、EEPROM三类，分别用于程序临时运行、固件固化存储、关键参数断电保存。

- 通信接口：常见类型有UART、SPI、I²C、CAN，此外红外通信也得到广泛应用，主要实现模块之间、设备与外部系统的数据交互。

硬件元器件的选型需要综合考量多重因素，包括产品功能需求、项目预算、功耗指标、设备尺寸以及实际工作环境。科学的选型是硬件方案优化的起点。如果您想了解行业前沿动态，欢迎阅读我们往期文章《嵌入式系统中的微服务：从单体固件到模块化架构的演进》。

二、分步设计流程

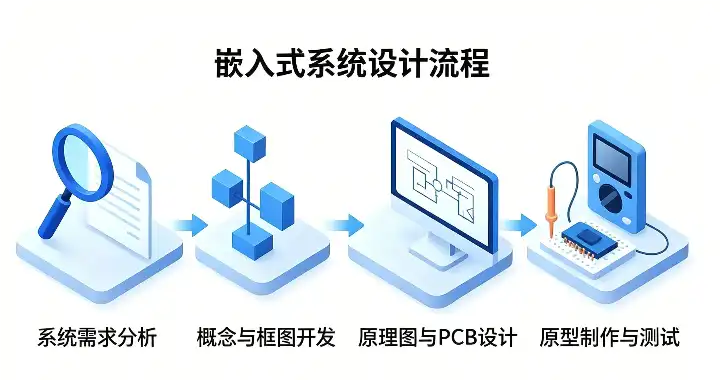

嵌入式系统设计遵循标准化的开发流程，每个阶段环环相扣，前期工作的严谨性，能有效规避项目后期高昂的设计改动成本。

1. 系统需求分析

这是整个开发项目的起始环节。本阶段需要明确设备功能、运行环境、性能指标、测量精度、功耗上限，以及设备与其他系统的兼容性。同时还要敲定预算范围、量产规划、EMC、ESD等安全标准，以及元器件的使用寿命要求。全面细致的需求分析，是项目顺利推进的重要前提。

2. 概念方案与框图设计

基于需求文档搭建系统逻辑框图，梳理整体架构与模块间的关联。设计师通常会借助基于模型的设计工具、联合仿真环境，在绘制实体电路前完成架构验证。系统框图明确了信号处理方式、数据流转路径、通信接口选型，以及软硬件的功能划分，同时也会对算力、带宽、功耗等指标进行预判与校验，为后续设计提供依据。

3. 原理图与PCB设计

进入硬件实体设计阶段，完成元器件选型、电路连线设计以及印刷电路板布局布线。本阶段需要重点关注信号完整性，降低电路噪声，提升设备抗干扰能力。同时所有设计必须遵循面向制造设计（DFM）与面向测试设计（DFT）两大原则，兼顾生产与调试需求。

4. 硬件原型制作与测试

完成样机制作后，依次开展功能测试、热性能测试、机械结构测试，结合测试结果对设计进行迭代优化。只有样机各项指标全部验证通过，项目才能正式进入落地实施与产品认证阶段。

三、面向可靠性与能效的设计要点

对于移动设备、电池供电类嵌入式产品，功耗优化是设计工作的重中之重。在不影响设备性能的前提下，行业内主流的降功耗手段主要有：选用低功耗元器件、启用微控制器睡眠模式、采用动态频率缩放技术、对各模块进行分区电源管理。通过以上方式，能够有效延长设备续航，减少充电或更换电池的频次。

与此同时，抗干扰与过压保护设计同样不可或缺，电磁干扰、电压异常极易造成系统运行不稳，甚至直接损坏硬件。业内常用解决方案为搭配电磁干扰（EMI）滤波器、电感器、压敏电阻，为信号线路与电源线路增设专用保护电路。在PCB设计环节，合理规划接地方式、做好信号走线隔离，也能大幅削弱电磁噪声带来的影响。

容错设计是提升系统稳定性的另一关键，即便部分组件或子系统出现故障，也能保障设备持续运行。具体方式包括：为核心模块做硬件冗余、利用校验和实现错误检测、搭载软件自恢复机制。在医疗、工业控制等安全优先级极高的场景中，还会采用双处理器或备用处理器架构，最大限度避免设备停运，降低运营风险。

四、嵌入式软硬件集成

硬件与软件的融合集成，是嵌入式开发中难度最高的环节之一，十分考验电子工程师与底层软件开发团队的配合默契。从市场数据来看，2024年全球嵌入式系统市场规模已达252.3亿，预计2030年将增长至368.9亿，复合年增长率达到6.6%，软硬件一体化能力也成为企业核心竞争力。

软硬件团队高效协作，需要遵循统一规范：提前规划整体系统架构、明确定义通信接口、搭建完整统一的技术文档；落地标准化版本管理机制，搭建CI/CD自动化编译与测试流程，并定期开展代码与原理图评审。高效的跨团队沟通，能够尽早发现设计偏差，及时解决问题。

集成完成后，需要开展全维度调试与测试。硬件端可使用示波器、逻辑分析仪、JTAG/SWD等工具，监测信号状态、验证数据传输完整性；软件端则执行单元测试、集成测试，分析程序性能与内存占用情况，全面排查软硬件交互过程中出现的问题，确保设备在各类环境下稳定运行。

如今，仿真工具已经成为现代嵌入式设计的标配。借助处理器模拟器、HDL硬件模型、FPGA仿真平台，可在制作物理样机前完成算法调试、时序分析、通信验证等工作。这类工具不仅能缩短设计周期、降低打样成本，也能让开发者充分验证产品最终运行效果，提升设计可靠性。
